Следует избегать повреждения пластмассовой крышки. Новая батарея устанавливается в соответствующий отсек
(см. обозначение на рисунке) с соблюдением полярности, указанной внутри отсека.

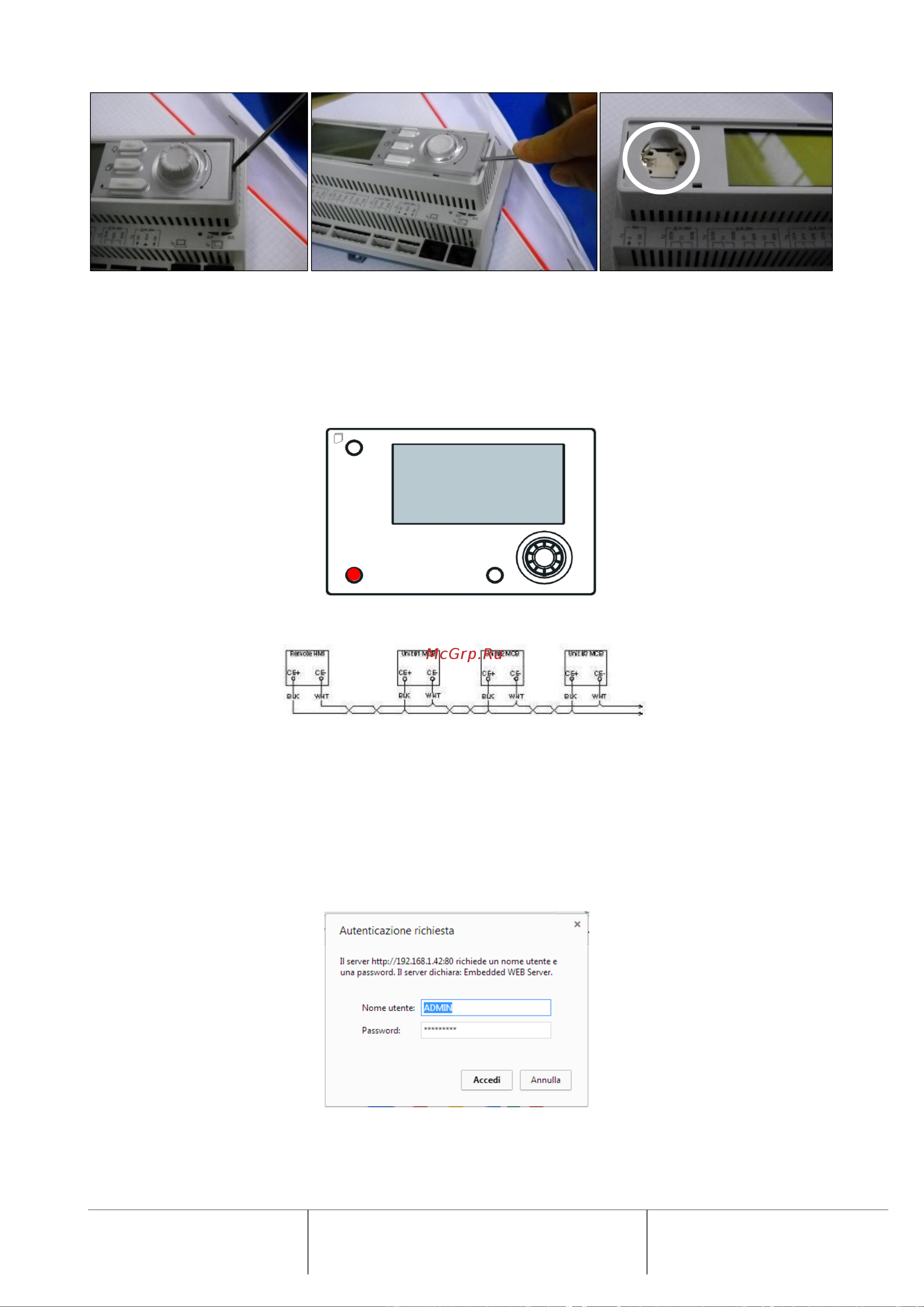

3.6 Дополнительный дистанционный интерфейс пользователя
К контроллеру может быть подключен дополнительный внешний ЧМИ для дистанционного управления.
Дистанционный ЧМИ обладает всеми возможностями встроенного дисплея и, дополнительно, индикацией
аварийных сигналов с помощью светодиодного индикатора, расположенного под кнопкой с колокольчиком.
Пульт дистанционного управления имеет все функции контроллера агрегата, в т. ч. функции просмотра и
настройки уставок. Порядок навигации аналогичен тому, что описан для контроллера агрегата в настоящем
руководстве.
Длину кабеля дистанционного ЧМИ можно увеличить до 700 м, используя подключение через технологическую
шину на UC. По гирляндной схеме один ЧМИ может быть подключен к 8 контроллерам (см. ниже). Подробную
информацию см. в отдельном руководстве для ЧМИ.
3.7 Встроенный веб-интерфейс
Встроенный веб-интерфейс контроллера MicroTech III позволяет отслеживать работу агрегата по локальной сети.
В зависимости от конфигурации сети IP-адрес MicroTech III может быть статическим или может выдаваться DHCP-
сервером.
Используя обычный веб-браузер, с обычного ПК можно зайти на контроллер агрегата, введя его IP-адрес или имя
хоста, которые отображаются на странице About Chiller («О чиллере»), доступной без ввода пароля.
При подключении будет выдан запрос на ввод имени пользователя и пароля. Чтобы получить доступ к веб-
интерфейсу, введите следующие учетные данные:
Имя пользователя: ADMIN
Пароль: SBTAdmin!
Откроется страница Main Menu («Главное меню»). Страница является копией встроенного ЧМИ, имеет те же
уровни доступа и ту же структуру.
