D-EOMZC00309-19RU
Инструкция по эксплуатации
12/63
EWAD TZB
EWAD/H TZC
EWAD MZ

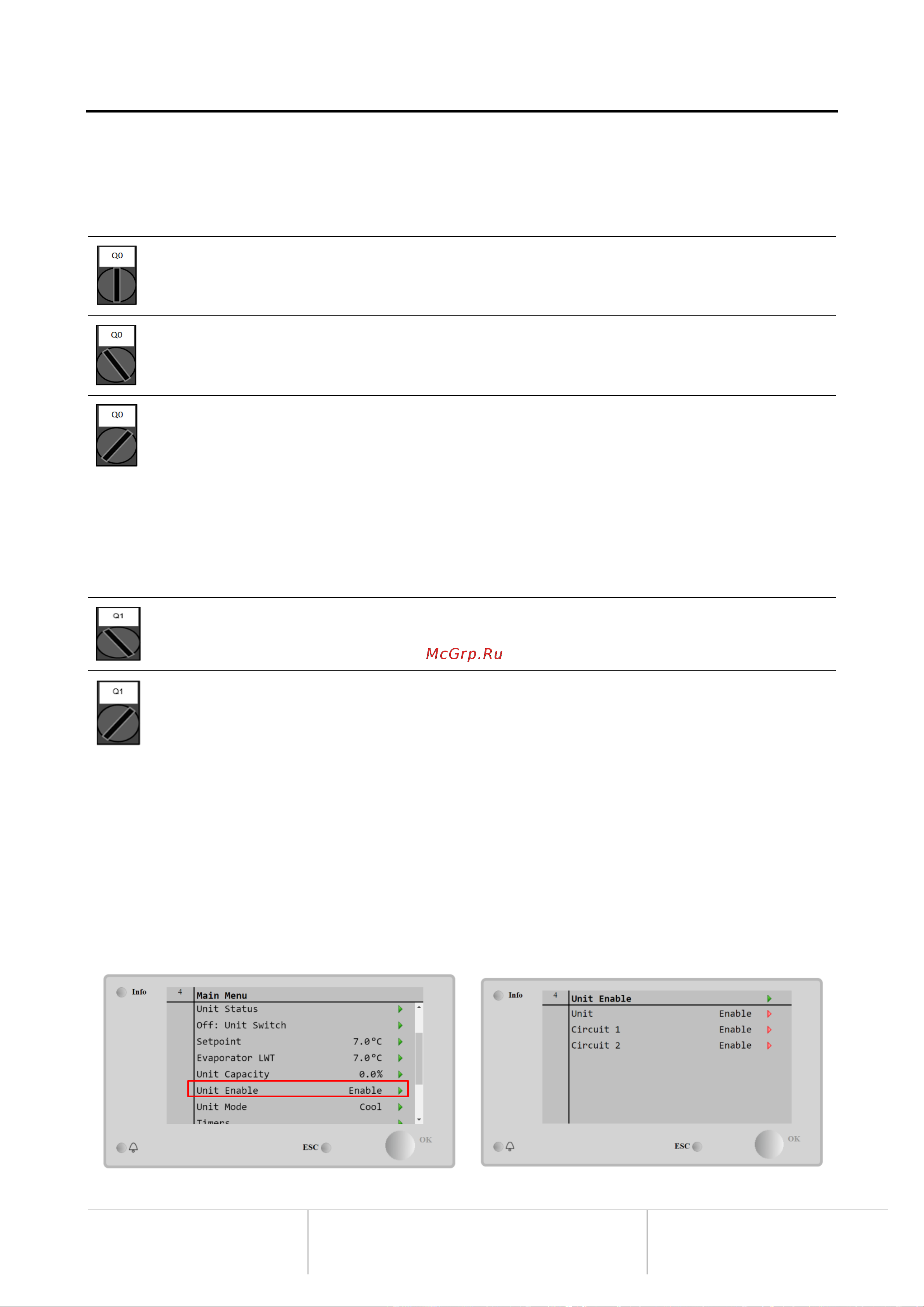

4 ПОРЯДОК ЭКСПЛУАТАЦИИ АГРЕГАТА
4.1 Включение/отключение чиллера
В соответствии с заводскими настройками для управления включением/отключением агрегата пользователь
может использовать переключатель Q0, расположенный на электрическом щите. Переключатель имеет три
положения: 0 — Автономно — Дистанционно.
0
Агрегат отключен
Loc
(Автономно)
Агрегат включен для запуска компрессоров
Rem.
(Дистанционно)
Управление включением/отключением агрегата осуществляется через физический
контакт «дистанционное вкл/откл».
Замкнутый контакт означает, что агрегат включен.
Разомкнутый контакт означает, что агрегат отключен.
Контакт «дистанционное вкл/откл» показан на электрической схеме в разделе
«Соединения внешней электропроводки». Как правило, этот контакт используется
для вывода переключателя вкл/откл из электрического щита
Чиллеры некоторых моделей могут оснащаться дополнительными переключателями Q1 – Q2 для
включения/отключения конкретного контура хладагента.
0
Контур 1 отключен.
1
Контур 1 включен.
Контроллер агрегата также имеет дополнительные программные функции для управления остановкой/пуском
агрегата. Эти функции по умолчанию настроены на пуск агрегата:
1. Включение/отключение с клавиатуры
2. Планировщик (включение/отключение, запрограммированное по времени)
3. Включение/отключение по сети (дополнительная функция при наличии модулей связи)
4.1.1 Включение/отключение с клавиатуры
На главной странице перейдите в меню Unit Enable («Включение агрегата»), где доступны все настройки для
управления остановкой/пуском агрегата и контуров.
