D-EOMZC00309-19RU
Инструкция по эксплуатации
31/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Если отказ цепи питания сохраняется в течение более 180 секунд, агрегат запустится в зависимости от настройки
таймера цикла связи «Останов-пуск» (минимальное значение — 3 минуты), а нагрузка будет подаваться без
быстрого перезапуска.
Если функция быстрого перезапуска активна, агрегат перезапустится в течение 30 секунд после восстановления
питания. Время восстановления полной нагрузки составляет менее 3 минут.
4.16 Опции ПО (только для Microtech 4)
Благодаря установке на агрегате нового Microtech 4, модель TZC была дополнена новыми функциональными
возможностями для использования набора программных опций. Для опций программного обеспечения (Software
Options) не требуются дополнительные аппаратные средства, т.к. используются каналы связи и новые
энергетические функции.
В процессе ввода в эксплуатацию агрегат поставляется с набором опций (Option Set), выбранным заказчиком.
Установленный пароль (Password) является постоянным и зависит от серийного номера агрегата и выбранного
набора опций.

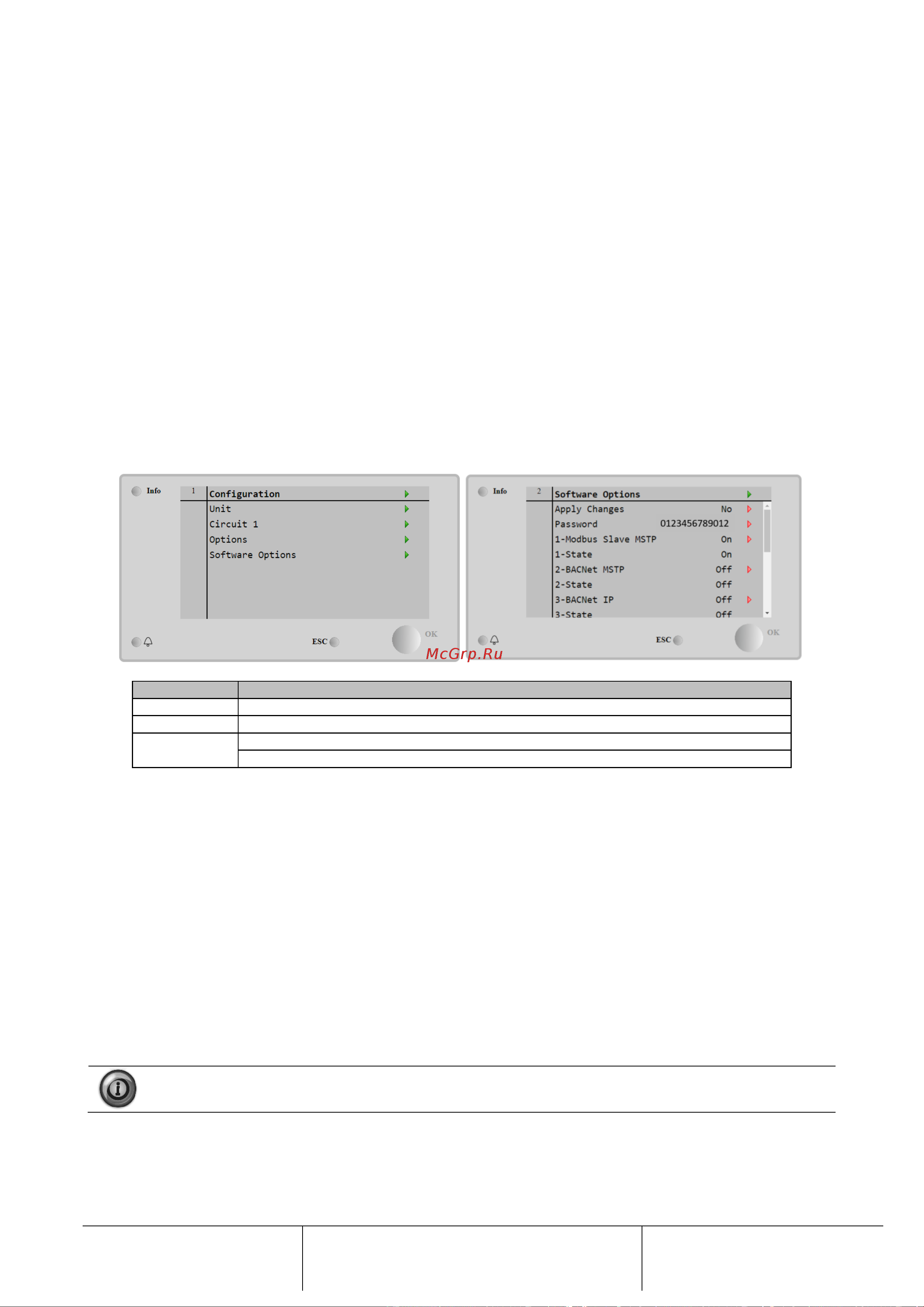

Чтобы проверить текущий набор опций:
Main Menu→Commission Unit→Configuration→Software Options
Параметр
Описание
Password
Может вводиться через интерфейс/веб-интерфейс
Option Name
Наименование опции
Option Status
Опция активирована
Опция не активирована
При вводе текущего пароля (Current Password) активируется выбранная опция.
4.16.1 Изменение пароля для покупки новый опций ПО
Обновление набора опций и пароля производится на заводе. Если заказчик захочет изменить свой набор опций,
он должен обратиться в компанию Daikin и запросить новый пароль.
Сразу после получения нового пароля заказчик должен выполнить следующий действия, чтобы самостоятельно
изменить набор опций:
1. Дождаться отключения обоих контуров, затем на странице Main Page выбрать Main Menu→Unit
Enable→Unit→Disable
2. Перейти на Main Menu→Commission Unit→Configuration→Software Options
3. Выбрать опции для активации
4. Ввести пароль
5. Дождаться изменения состояния выбранных опций на On («Вкл.»)
6. Apply Changes («Применить изменения»)→Yes («Да», чтобы перезапустить контроллер)
Изменение пароля может выполняться, только если агрегат работает в безопасном
режиме, т.е. состояние обоих контуров “Off” («Откл.»).
4.16.2 Введение пароля выполняется в резервном контроллере.
В случае отказа контроллера и/или необходимости его замены по какой-либо иной причине заказчик должен
конфигурировать набор опций с помощью нового пароля.
