Расположение проектора14
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора
иэкраном, настройки масштабирования и видеоформата.
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4755 мм, а вертикальное смещение составляет 91 мм или 183 мм.
Например, если полученное расстояние проецирования составляет 6,0 м (6000 мм),
наиболее близким значением в столбце "Расстояние до экрана в мм" является 5943 мм.
Втой же строке указано, что требуется размер экрана 150 дюймов (около 3,8 м).
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр. 54.
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%.
В случае стационарной установки проектора BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения
и расстояние проектора после установки проектора на место, чтобы внести поправку на
оптические характеристики проектора. Это позволит определить точное расположение
проектора, являющееся оптимальным для выбранного места установки.

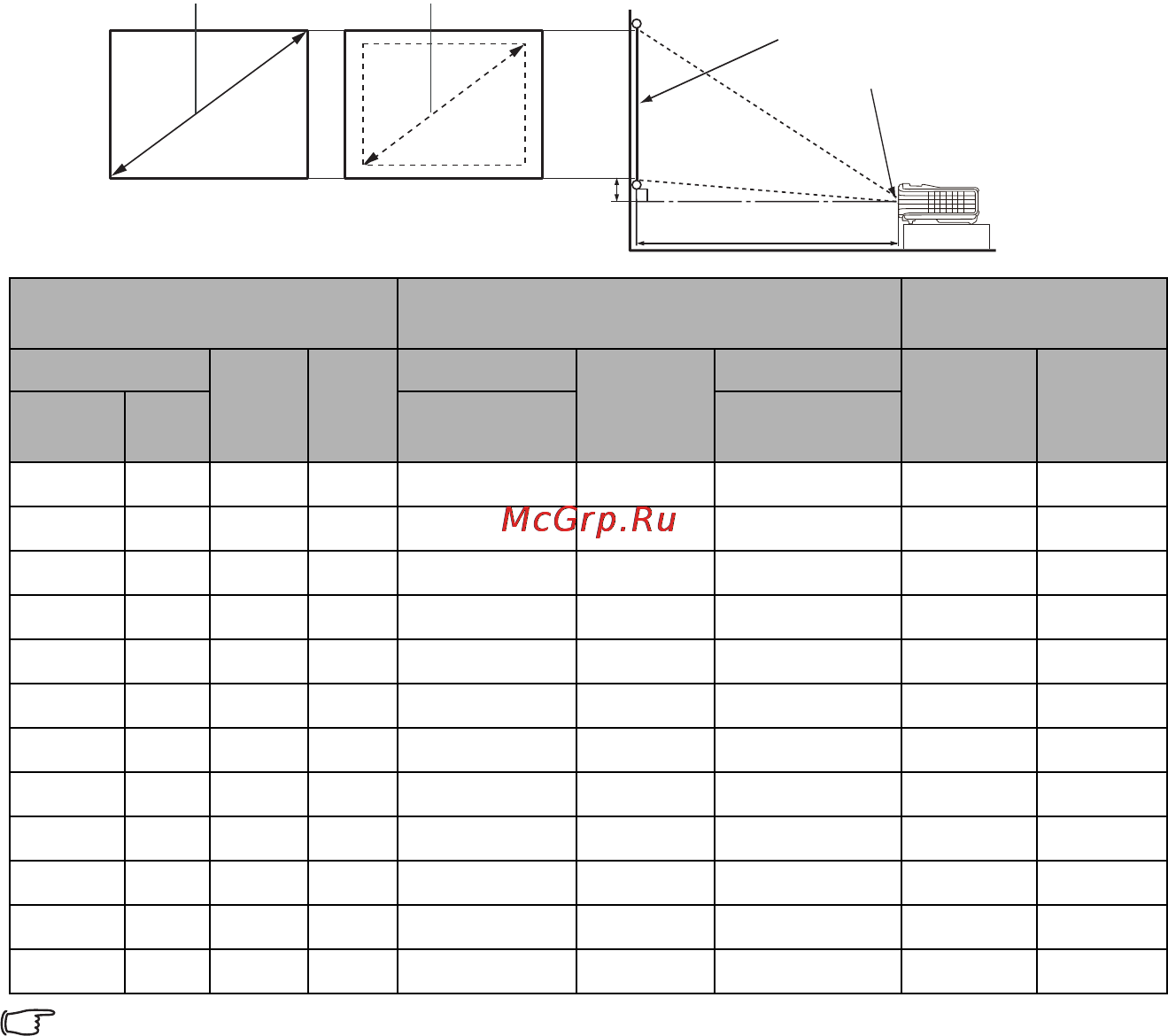

Макс. масштаб Мин. масштаб
Расстояние
проецирования
Центр объектива
Экран
Вертикальное смещение
Размер экрана Расстояние до экрана в мм
Вертикальное
смещение вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
• MS500/
MS500-V
• MX501/
MX501-V
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
30 762 610 457 1132 1189 1245 23 46
40 1016 813 610 1509 1585 1660 30 61
50 1270 1016 762 1887 1981 2075 38 76
60 1524 1219 914 2264 2377 2491 46 91
80 2032 1626 1219 3019 3170 3321 61 122
100 2540 2032 1524 3774 3962 4151 76 152
120 3048 2438 1829 4528 4755 4981 91 183
150 3810 3048 2286 5660 5943 6226 114 229
200 5080 4064 3048 7547 7925 8302 152 305
220 5588 4470 3353 8302 8717 9132 168 335
250 6350 5080 3810 9434 9906 10377 191 381
300 7620 6096 4572 11321 11887 12453 229 457
