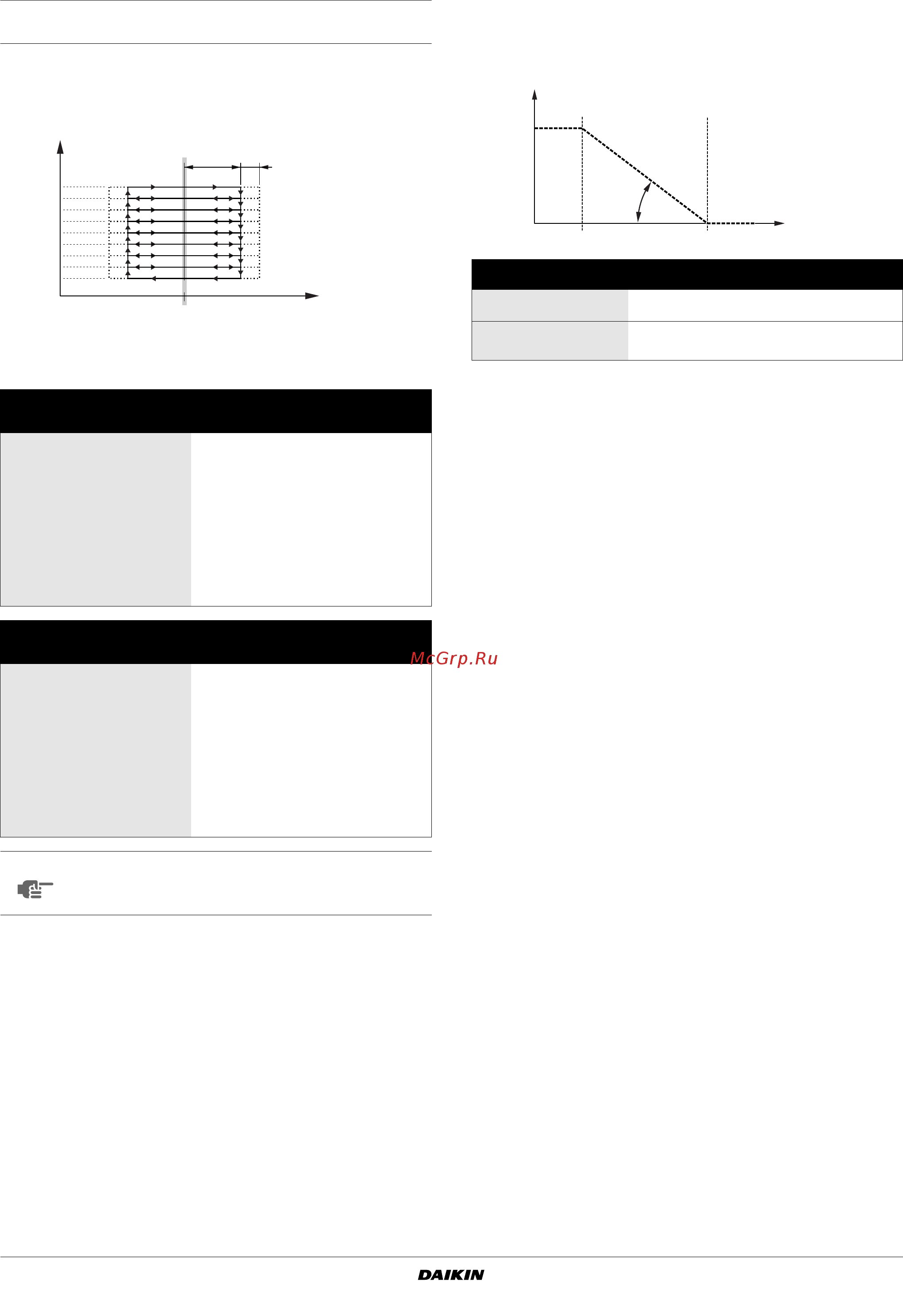

![Daikin EUWLE100MXY [24/28] Приложение ii](/views2/1677760/page24/bg18.png)
Инструкция по эксплуатации
23
EUWL(*)40~200MX
4PW13183-1D
Приложение I
Параметры термостата
Регулирование температуры воды на входе/температуры
воды на выходе
На приведенной ниже схеме показаны типичные параметры
термостата при регулировке температуры воды на выходе во
время работы системы в режиме охлаждения.
В приведенной ниже таблице указаны значения параметров
термостата, задаваемые по умолчанию, а также минимальные и
максимальные значения этих параметров.
Приложение II
Работа плавающего установочного значения
В приведенной ниже таблице и на схеме показаны верхние и
нижние пределы величин параметров плавающего
установочного значения, величина этого значения по
умолчанию и его зависимость от результатов на испарителе.
РЕГУЛИРОВКА
ТЕМПЕРАТУРЫ
НА ВХОДЕ
Величина по
умолчанию
Нижний
предел
Верхний
предел
Шаг регулировки - а
(K)
1,5 0,4 2,0
Дифференциал шага
регулировки - b
(K)
0,5 0,2 0,8
Время задержки на
увеличение
производительности
(с)
180 15 300
Время задержки на
уменьшение
производительности
(с)
20 15 300
Установочное значение
температуры
(°C)
12,0 7,0 23,0
РЕГУЛИРОВКА
ТЕМПЕРАТУРЫ
НА ВЫХОДЕ
Величина по
умолчанию
Нижний
предел
Верхний
предел
Шаг регулировки - а
(K)
0,6 0,4 2,0
Дифференциал шага
регулировки - b
(K)
0,2 0,2 0,8
Время задержки на
увеличение
производительности
(с)
30 15 300
Время задержки на
уменьшение
производительности
(с)
15 15 300
Установочное значение
температуры
(°C)
7, 0 4,0 16,0
ПРИМЕЧАНИЕ
Приведенные выше значения параметров термо-
стата относятся только к стандартным моделям
чиллеров.
7.0
7.0
7
8
0
1
6
5
4
3
2
7.0 7.6 7.86.46.2
ab
Номер шага
Установочное значение температуры
Температура
Плавающее
установочное значение
Величина
по умолчанию
Нижний
предел
Верхний
предел
Максимальная
величина
(°C)
3,0 0,0 5,0
D1
(°C)
5,0 0,0 43,8
D2
(a)
(a) увеличение величины плавающего установочного значения при понижении
температуры окружающего воздуха на 10°C
(°C)
5,0 0,0 10,0
0°C
5°C
D2
D1
Макс. величина
Температура
окружающего воздуха
