Инструкция по эксплуатации
7
EUWL(*)40~200MX
4PW13183-1D
Подача воды
Заполните систему циркуляции воды с учетом минимального
объема воды, необходимого для данной модели чиллера. См.
"Инструкцию по монтажу".
Убедитесь в том, что качество воды соответствует показа-
телям, приведенным в инструкции по монтажу.
Осуществите выпуск воздуха в верхних точках системы
циркуляции воды, проверьте работу циркуляционного насоса и
реле протока.
Подключение к сети электропитания и подогрев
картера
Чтобы включить нагреватель картера, необходимо выполнить
следующие действия:
1 Включите размыкатель цепи на местном распредели-
тельном щитке. Убедитесь в том, что чиллер выключен.
2 Нагреватель картера включится автоматически.
3 С помощью вольтметра проверьте напряжение питания на
клеммах L1, L2, L3. Оно должно соответствовать значению,
указанному на имеющейся на блоке идентификационной
табличке. Если показания вольтметра выходят за пределы
указанных в технических характеристиках допустимых
значений, проверьте правильность электрических
соединений и в случае необходимости замените кабели
питания.
4 Проверьте светодиоды на устройствах защиты от пере-
фазировки. Если они светятся, последовательность фаз
правильна. Если светодиоды не светится, выключите
размыкатель цепи и вызовите аттестованного электрика
для перемены последовательности фаз.
5 Проверьте, греются ли нагреватели картера.
Спустя 8 часов чиллер будет готов к работе.
Подключение и работа контактора вентилятора
Компрессор запускается в режиме 12% и работает в течение
5 секунд. Срабатывает приобретаемое на внутреннем рынке
реле между клеммами 90 и 91.
Через 5 секунд режим работы компрессора изменится с на
, в котором он будет работать еще в течение 15 секунд.
Нагрузка компрессора останется на уровне 12%. В течение
этого периода срабатывает дополнительное приобретаемое на
внутреннем рынке реле между клеммами 92 и 93.
Между клеммами 94 и 95 может сработать третий и последний
контактор вентилятора.
С этого момента, если используется ручной или автоматический
режим, эти реле будут включаться и выключаться в соответст-
вии с задаваемой нагрузкой вентилятора.
Общие рекомендации
Перед включением чиллера примите к сведению следующие
рекомендации:
1 После завершения всех монтажных и установочных опера-
ций закройте все передние панели агрегата.
2 Открывать крышки электрических щитков разрешается
только аттестованному электрику и только для проведения
технического обслуживания.
3 В целях предотвращения замерзания воды в испарителе и
повреждения жидкокристаллического дисплея цифрового
пульта управления не выключайте питание чиллера
в зимний период.
При низкой температуре разборчивость отображаемой на
дисплее информации несколько снижается.
Управление работой чиллера
Чиллеры серии EUWL(*)40~200 комплектуются цифровым
пультом управления, позволяющим легко и удобно задавать
параметры работы агрегата, осуществлять его эксплуатацию и
обслуживание.
Эта часть инструкции имеет модульную структуру, где каждый
модуль посвящен конкретной операции. За исключением
первого раздела, в котором дается краткое описание самого
пульта управления, каждый раздел и подраздел этой части
посвящен отдельной операции, которую Вы можете выполнить
в ходе эксплуатации чиллера.
В зависимости от модели чиллер может иметь один или два
холодильных контура. Модели EUWL(*)120~200 имеют два
холодильных контура, а модели EUWL(*)40~100 — один контур.
Далее по тексту эти контуры в большинстве случаев будут
обозначаться как C1 и C2. Соответственно, информация о
контуре 2 (

) не относится к моделям EUWL(*)40~100.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из буквенно-цифрового
дисплея, маркированных кнопок-клавиш и нескольких
светодиодов.

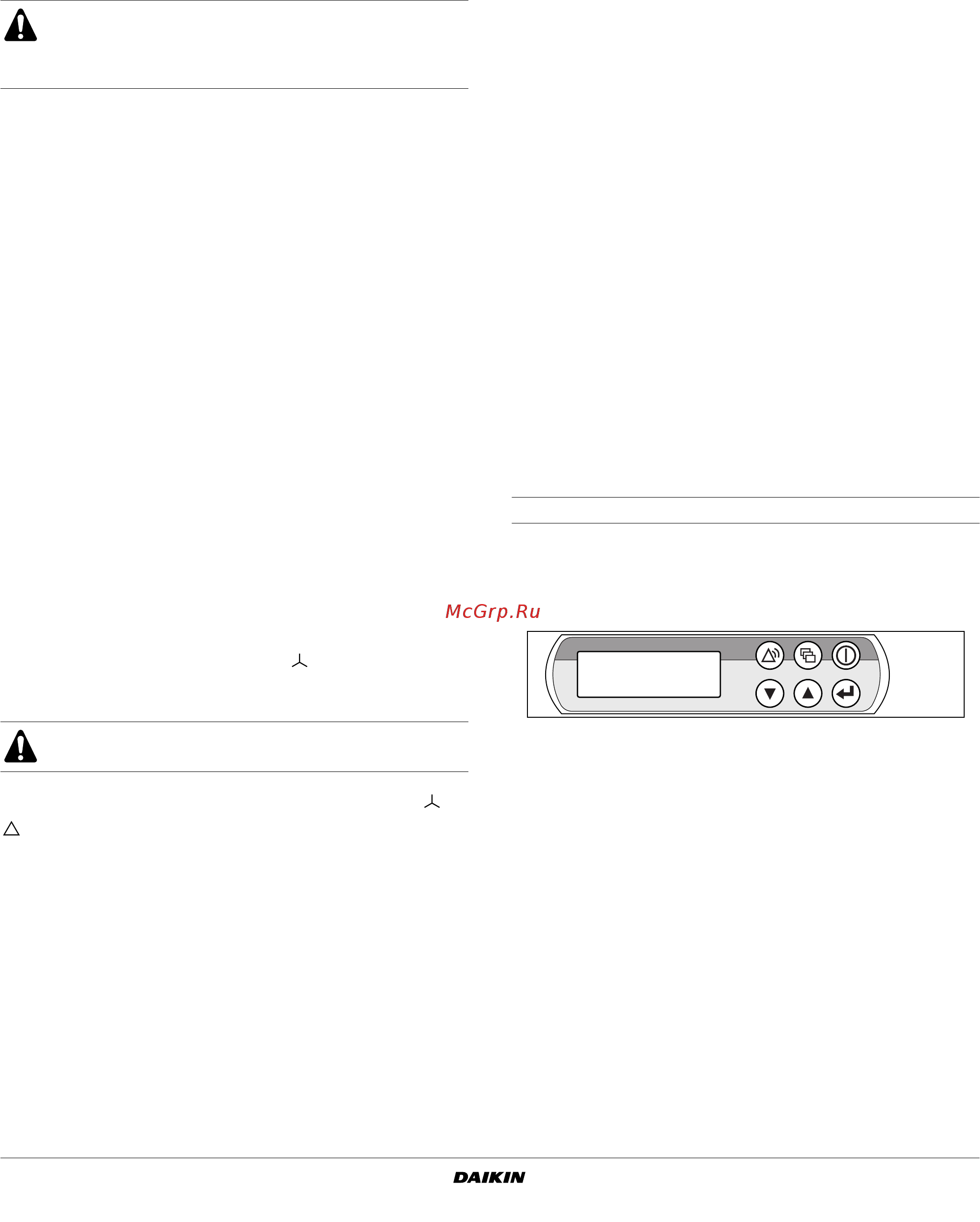

Встроенный цифровой пульт управления
Рисунок - Встроенный цифровой пульт управления
Клавиши:
Перед запуском компрессора после длительного
простоя системы во избежание его поломки
необходимо включить нагреватель картера не менее,
чем на 8 часов.
Релейная защита по контактам не должна превышать
ток в 4 А для каждого разъема.
f
клавиша входа в главное меню.
o
клавиша запуска и выключения чиллера.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
g
h
клавиши для прокрутки страниц меню на экране
случае, если отображаются символы W, X или C), а
также для увеличения (уменьшения) установочного
значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
