EUWL(*)40~200MX
4PW13183-1D
Инструкция по эксплуатации
24
Приложение III

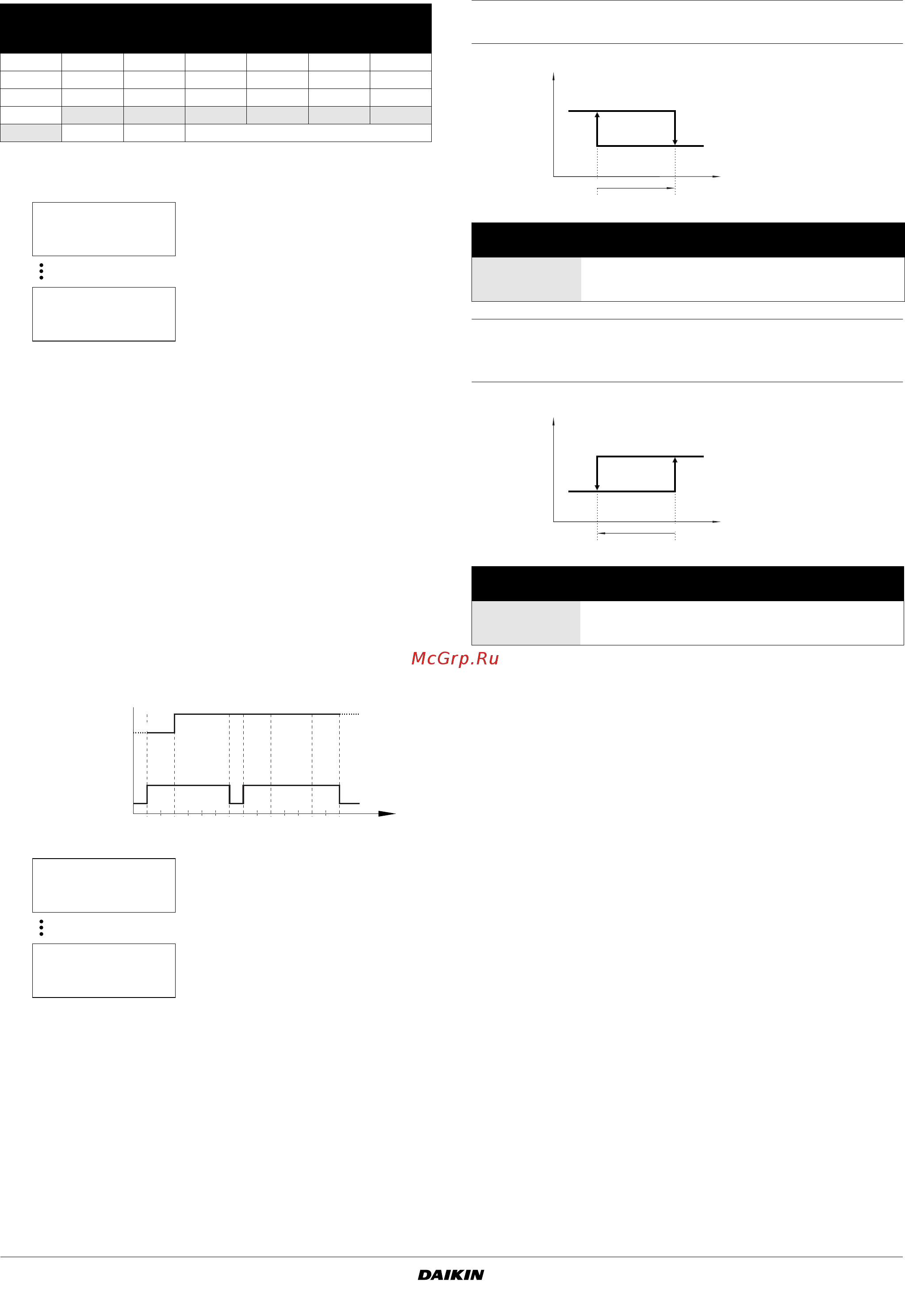

Пример установки параметров таймера расписания
Чтобы задать показанное выше расписание, необходимо
установить следующие параметры:
Во все дни, причисленные к одной группе, таймер будет
работать в соответстии с установками этой группы.
В данном примере:
■ во все понедельники, вторники, четверги и пятницы таймер
будет работать в соответствии с установками, заданными
для группы 1 (
),
■ во все среды таймер будет работать в соответствии
с установками, заданными для группы 2 (
),
■ во все субботы и воскресенья таймер будет работать
в соответствии с установками, заданными для группы 3
(
!
),
■ по всем праздничным дням таймер будет работать в соот-
ветствии с установками, заданными для праздничной
группы (
).
Для всех групп —
,
,
!
,
"
и
— можно задать установки,
пример которых приведен на схеме ниже (установки для
группы 1):
Приложение IV
Работа естественного охлаждения
Зависимость естественного охлаждения от температуры
окружающего воздуха
Зависимость естественного охлаждения от разницы
между температурой воды на входе в испаритель и
температурой окружающего воздуха
MARCH (МАРТ)
MON
(ПН)
TUE
(ВТ)
WED
(СР)
THU
(ЧТ)
FRI
(ПТ)
SAT
(СБ)
SUN
(ВС)
1 G1 2 G1 3 G2 4 G1 5 G1 6 G3 7 G3
8 G1 9 G1 10 G2 11 G1 12 G1 13 G3 14 G3
15 G1 16 G1 17 G2 18 G1 19 G1 20 G3 21 G3
22 G1
23 H 24 H 25 H 26 H 27 H 28 H
29 H 30 G1 31 G2
Страница 1
Страница 2
'(
!
!
'( $ $!
$!$! -$!
$$$$$ $$$$
$!$$$$ $$$$
14.0°C
68 1213 15 18 20
12.0°C
Установочное значение
1 температуры на входе
в режиме охлаждения
Включение
Выключение
время (ч)
'( $ $!
$#3$$ )$
$#3$$ $$)$
!$+3$$ ")$
'( $" $#
"3$$ $$)$
0!3$$ $$)$
#$3$$ $$)$
Естественное
охлаждение
по умолчанию минимум максимум
SP
(°C)
5 –30 25
DI
(°C)
215
Естественное
охлаждение
по умолчанию минимум максимум
SP
(°C)
5120
DI
(°C)
215
DI
SP °C
состояние естественного охлаждения
температура окружающего воздуха
ВКЛ
ВЫКЛ
DI
SP °C
состояние естественного охлаждения
ВКЛ
ВЫКЛ
температура воды на входе
в испаритель минус температура
окружающего воздуха
