Инструкция по эксплуатации
3
EUWL(*)40~200MX
4PW13183-1D
Описание
Чиллеры семейства EUWL(*)-MX выпускаются в 9 стандартных типоразмерах.

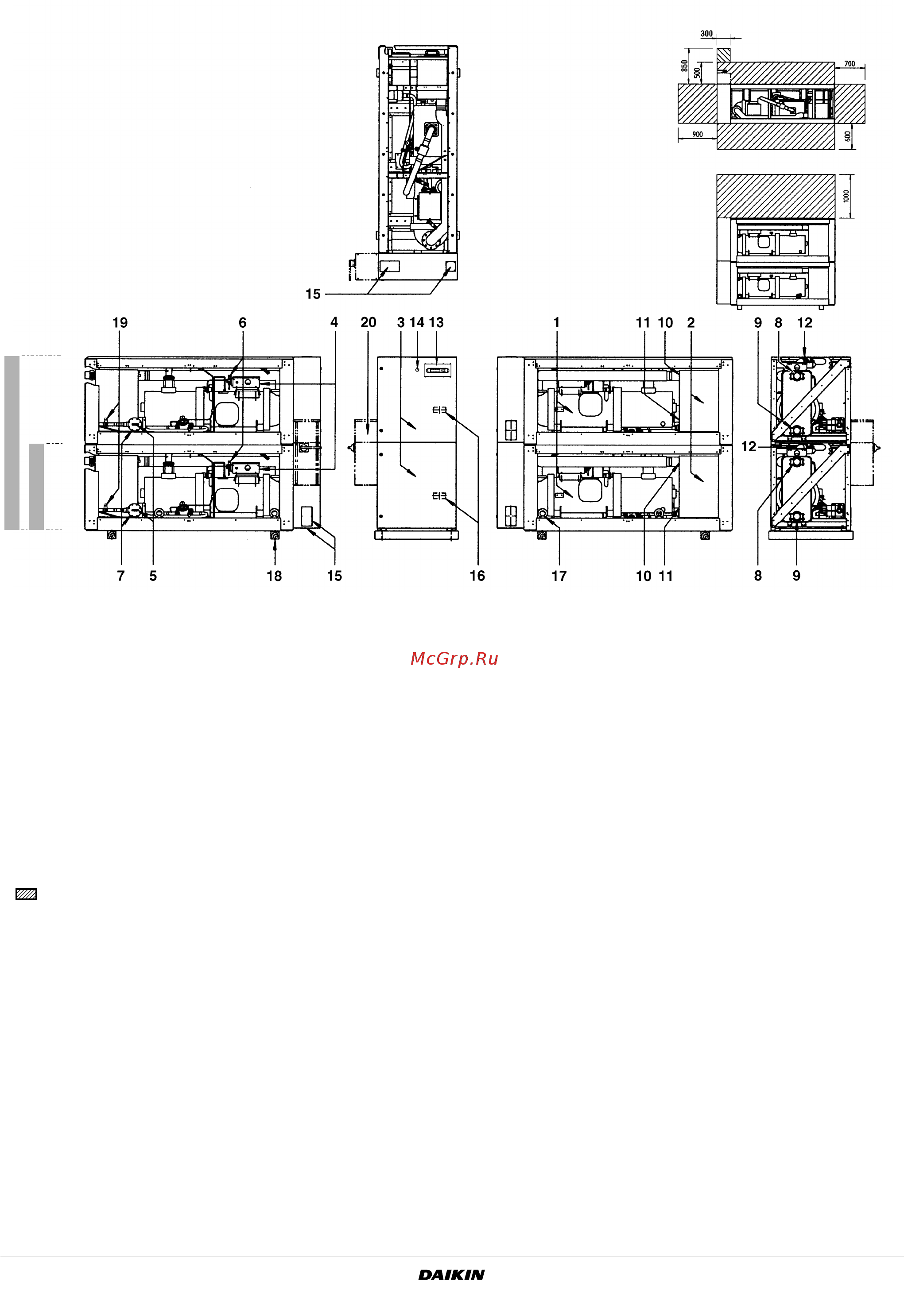

Рисунок -
Основные элементы
Место вокруг чиллера для проведения технического обслуживания
EUWL(*)40~200
EUWL(*)40~100
EUWL(*)120~200
1
Компрессор
11
Датчик температуры воды на выходе
2
Испаритель
12
Запорный выпускной вентиль
3
Электрический щиток
13
Цифровой пульт управления с дисплеем
4
Щиток компрессора
14
Аварийная остановка
5
Заправочный клапан
15
Ввод кабеля электропитания
6
Реле высокого давления
16
Место ввода электрических кабелей чиллера
7
Осушитель
17
Болты для подъема
8
Вход охлаждаемой воды
18
Опорный брус для транспортировки
9
Выход охлажденной воды
19
Шаровой клапан трубопровода жидкого хладагента
10
Датчик температуры воды на входе
20
Основной выключатель цепи электропитания
(в комплект поставки не входит)
