Руководство по эксплуатации D-EOMHP01301-20_00RU
12/43
EWYT_B
При активации функции Fan Silent Mode («Бесшумный режим вентилятора») понижается уровень шума чиллера
и снижается максимальная скорость вращения вентиляторов. В следующей таблице показано, как снижается
максимальная скорость для агрегатов разных типов.
Класс шумности
агрегата
Нормальная максимальная
скорость вентилятора
[об/мин]
Максимальная скорость вентилятора в
бесшумном режиме
[об/мин]
Обычный
900
700
Низкий
900
700
Сниженный
700
500
Все данные, приведенные в таблице, действуют только при условии соблюдения эксплуатационных
пределов.
Бесшумный режим вентилятора доступен только для агрегатов, оснащенных вентиляторами с ЧРП.
4.1.3 Включение/выключение по сети
Включением/отключением чиллера также можно управлять через последовательный протокол, если контроллер
агрегата оснащен одним или несколькими модулями связи (BACNet, Modbus или LON). Ниже приводится порядок
действий для управления агрегатом по сети:
1. Переключатель Q0 = Local («Автономно», см. 4.1)
2. Включение агрегата = Включено (см. 4.1.1)
3. Control Source («Источник команд управления») = Network («Сеть», см 4.5)
4. Замкните контактный переключатель Автономно/Сеть (при необходимости, см. 4.5)!
4.2 Уставки температуры воды
Данный агрегат отвечает за охлаждение или нагрев (в случае теплового насоса) воды до значения, заданного
пользователем и показанного на главной странице:
Этот агрегат работает как с первичной, так и со вторичной уставкой, управление которой осуществляется
следующим образом:
1. Выбор с клавиатуры + цифровой контакт двойной уставки
2. Выбор с клавиатуры + конфигурация планировщика
3. Network («Сеть»)
4. Функция Setpoint Reset («Сброс уставок»)

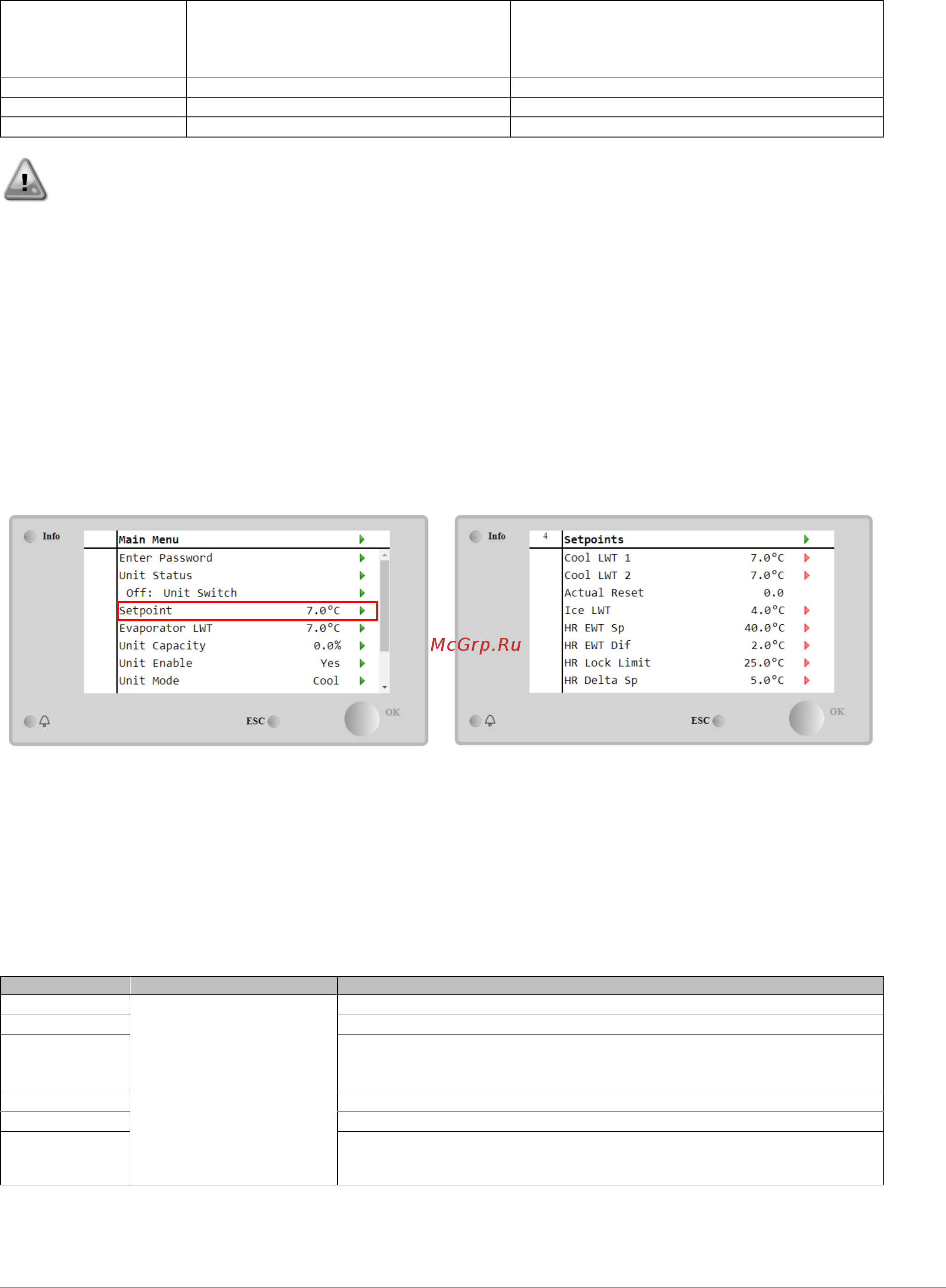

Сначала необходимо задать первичную и вторичную уставки. В главном меню введите пароль пользователя и
выберите Setpoint («Уставка»).
Параметр
Значение
Описание
Cool LWT 1
В руководстве по
монтажу, эксплуатации
и техническому
обслуживанию каждого
конкретного агрегата
приводится диапазон
уставок для режимов
охлаждения, нагрева и
хранения льда.
Первичная уставка охлаждения.
Cool LWT 2
Вторичная уставка охлаждения.
Actual Reset
Данный пункт виден только при активной функции Сброс уставок; в
нем показан сброс, фактически выполненный в отношении базовой
уставки
Heat LWT 1
Первичная уставка нагрева.
Heat LWT 2
Вторичная уставка нагрева.
Ice LWT
Уставка для режима хранения льда.
