EWYT_B
D-EOMHP01301-20_00RU Руководство по эксплуатации
5/43
2 ОБЩЕЕ ОПИСАНИЕ
2.1 Базовая информация
Microtech® IV представляет собой систему управления одно- или двухконтурными чиллерами водяного или
воздушного типа. Microtech® IV управляет запуском компрессора для поддержания необходимой температуры
воды на выходе из теплообменника. В каждом режиме работы агрегата данная система управляет работой
конденсаторов для обеспечения надлежащего протекания процесса конденсации в каждом контуре.
Microtech® IV постоянно отслеживает состояние предохранительных устройств, гарантируя безопасность их
работы. Microtech® IV также предоставляет доступ к программе тестирования для все входов и выходов.
2.2 Принятые сокращения
В настоящем руководстве контуры охлаждения обозначаются контур №1 и контур № 2. Компрессор контура № 1
обозначается Cmp1. Компрессор контура № 2 обозначается Cmp2. Используются следующие сокращения:
А/C
Воздушное охлаждение
CEWT
Температура воды на входе в конденсатор
CLWT
Температура воды на выходе из конденсатора
CP
Давление конденсации
CSRT
Температура конденсации насыщенного
хладагента
DSH
Перегрев при нагнетании
DT
Температура нагнетания
E/M
Модуль счетчика электроэнергии
EEWT
Температура воды на входе в испаритель
ELWT
Температура воды на выходе из испарителя
EP
Давление испарения
ESRT
Температура парообразования насыщенного
хладагента
EXV
Электронный расширительный клапан
ЧМИ
Человеко-машинный интерфейс
MOP
Максимальное рабочее давление
SSH
Перегрев на стороне всасывания
ST
Температура на стороне всасывания
UC
Контроллер агрегата (Microtech IV)
W/C
Водяное охлаждение
2.3 Эксплуатационные ограничения контроллера
Эксплуатация (МЭК 721-3-3):
• Температура: -40...+70°C
• Температура эксплуатации ЖК-дисплея: от -20 до +60°C
• Температура эксплуатации шины обработки данных: от -25 до +70°C
• Относительная влажность: < 90% (без образования конденсата)
• Давление воздуха: мин. 700 гПа, соответствует макс. высоте 3000 м над уровнем моря
Транспортировка (МЭК 721-3-2):
• Температура: -40...+70°C
• Относительная влажность: < 95 % (без образования конденсата)
• Давление воздуха: мин. 260 гПа, соответствует макс. высоте 10 000 м над уровнем моря
2.4 Устройство контроллера

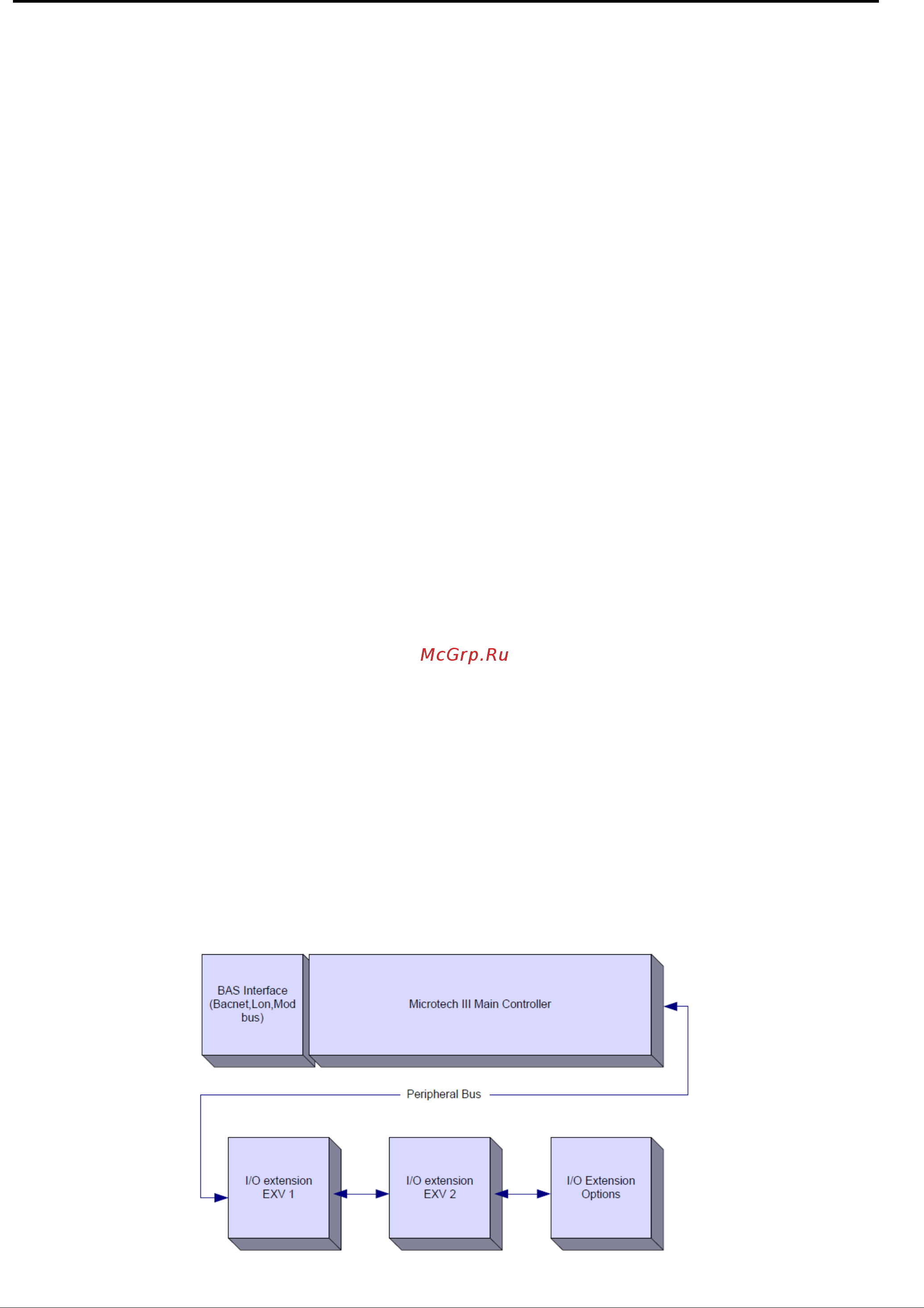

Контроллер имеет следующую общую архитектуру:
• Один главный контроллер MicroTech IV
• Модули расширения ввода-вывода, их состав зависит от конфигурации агрегата
• Коммуникационные интерфейсы по выбору
• Периферическая шина для подключения модулей расширения ввода-вывода к главному контроллеру.
