Daikin EWYT215B-XSA2 [21/43] D eomhp01301 20_00ru руководство по эксплуатации

Активный пункт выделяется контрастным цветом в данном примере выделен пункт на main menu главном меню ведущий на еще одну страницу чми перейдет к другой странице по нажатии кнопки push n roll в данном случае будет открыта страница enter password ввода пароля 6

В правом верхнем углу появится звонящий колокольчик свидетельствующий об активном аварийном сигнале если колокольчик не звонит это означает что аварийный сигнал был принят к сведению но не был сброшен поскольку вызвавшая его ситуация не была устранена индикатор также показывает местонахождение аварийного сигнала между агрегатом или контурами 6

Клавиатура дисплей a включает в себя 5 строчный дисплей на 22 символов ниже указаны функции трех кнопок клавиатура дисплей a включает в себя 5 строчный дисплей на 22 символов ниже указаны функции трех кнопок b 6

Кнопка управления push n roll c используется для навигации по страницам меню настройкам и данным чми в рамках действующих прав пользователя вращением колесика осуществляется перемещение между строками на экране странице и увеличение или уменьшение изменяемых значений в режиме редактирования нажатие на колесико аналогично действию кнопки вход и позволяет перейти к следующему набору параметров 6

Любой их перечисленных ниже модулей может быть подключен прямо к левой стороне главного контроллера и использоваться для обеспечения работы bas или другого дистанционного интерфейса одновременно к контроллеру могут быть подключены не более трех модулей при включении контроллер должен самостоятельно их обнаружить и настроить после снятия модулей с агрегата необходима ручная настройка конфигурации 6

Модули связи 6

Навигация 6

Осторожно соблюдайте полярность при подключении источника питания к платам в противном случае шина периферийных устройств не будет работать что может привести к повреждению плат 6

При подаче питания на контур управления включится экран контроллера на котором будет показана главная страница перейти к ней также можно нажатием на кнопку меню на следующем рисунке показан пример экрана чми 6

Руководство по эксплуатации d eomhp01301 20_00ru 6 43 6

Стандартный чми включает в себя встроенный дисплей a с 3 кнопками b и устройство управления push n roll c 6

Эксплуатация контроллера 6

D eomhp01301 20_00ru руководство по эксплуатации 7

Ewyt_b 7

Базовая диагностика системы управления 7

В режим редактирования можно войти нажатием навигационного колесика когда курсор указывает на строку с редактируемым полем повторное нажатие на колесико позволяет сохранить новое значение и вывести клавиатуру дисплей из режима редактирования назад в режим навигации 7

В чми возможность просмотра и редактирования настроек и параметров зависит от уровня доступа который определяется паролем для просмотра базовой информации о состоянии введение пароля не требуется в пользовательском uc предусмотрены два уровня доступа с парольной защитой 7

Далее описываются данные и настройки защищенные паролем для технического обслуживания 7

Индикатор bsp один на все модули 7

Контроллер microtech iv модули расширения и модули связи оснащены светодиодами с двумя состоянии bsp и bus сигнализирующими о рабочем состоянии этих устройств индикатор bus указывает на состояние связи с контроллером см описание значений этих индикаторов ниже главный контроллер uc 7

Модули расширения 7

Модули связи 7

На странице enter password ввод пароля строка с полем для ввода пароля выделяются цветом чтобы показать что поле справа может быть изменено оно представляет собой уставку контроллера при нажатии кнопки push n roll выделится отдельное поле чтобы было легче вводить цифровой пароль 7

Пароли 7

Пароль действует 10 минут и будет отменен если будет введен новый пароль или упадет напряжение питание системы управления ввод неправильного пароля аналогичен работе без пароля это значение можно изменить в диапазоне от 3 до 30 минут с помощью меню timer settings настройки таймера на странице extended menu расширенного меню 7

Редактирование 7

Ewyt_b 8

Батарея контроллера нуждается в периодическом техническом обслуживании батарею необходимо менять каждые два года модель аккумулятора br2032 ее выпускает множество производителей чтобы извлечь батарею снять пластмассовую крышку дисплея контроллера с помощью отвертки как показано на следующих рисунках 8

Дополнительный дистанционный интерфейс пользователя 8

Индикатор bus 8

К контроллеру может быть подключен дополнительный внешний чми для дистанционного управления дистанционный чми обладает всеми возможностями встроенного дисплея и дополнительно индикацией аварийных сигналов с помощью светодиодного индикатора расположенного под кнопкой с колокольчиком пульт дистанционного управления имеет все функции контроллера агрегата в т ч функции просмотра и настройки уставок порядок навигации аналогичен тому что описан для контроллера агрегата в настоящем руководстве 8

Руководство по эксплуатации d eomhp01301 20_00ru 8 43 8

Следует избегать повреждения пластмассовой крышки новая батарея устанавливается в соответствующий отсек см обозначение на рисунке с соблюдением полярности указанной внутри отсека 8

Техническое обслуживание контроллера 8

Встроенный веб интерфейс 9

Включение отключение чиллера 10

Порядок эксплуатации агрегата 10

Уставки температуры воды 12

Режим работы агрегата 13

Ewyt_b 14

Включить режим нагрева включить режим нагрева 14

Для включения режима нагрева необходимо выбрать режим работы агрегата нагрев охлаждение и установить для включения режима нагрева необходимо выбрать режим работы агрегата нагрев охлаждение и установить переключатель qhp в положение 1 14

Отключить режим нагрева отключить режим нагрева 14

Переключатель нагрев охлаждение в соответствии с заводскими настройками для управления режимом нагрева пользователь может использовать переключатель qhp расположенный на электрическом щите переключатель имеет три положения 0 1 14

Руководство по эксплуатации d eomhp01301 20_00ru 14 43 14

Через сеть можно не только включать отключать агрегат и управлять уставками но и изменять режим работы дополнительную информацию см в разделе 4 сетевое управление 14

Энергосберегающий режим в некоторых агрегатах предусмотрена функция энергосбережения при активации которой снижается потребление энергии и отключается нагреватель картера компрессора при отключенном чиллере в этом режиме запуск компрессоров после их пребывания в отключенном состоянии можно отложить не более чем на 90 минут в условиях жестких временных ограничений пользователь может отключить функцию энергосбережения для запуска компрессора в течение 1 минуты после подачи команды на включение агрегата 14

Состояние агрегата 15

Сетевое управление 16

Управление терморегулятором 16

Дата время 17

Насосы 18

Внешняя аварийная сигнализация 19

Энергосбережение 19

D eomhp01301 20_00ru руководство по эксплуатации 21

Ewyt_b 21

Когда агрегат работает в режиме охлаждения нагрева чем сильнее температура окружающей среды опускается когда агрегат работает в режиме охлаждения нагрева чем сильнее температура окружающей среды опускается ниже поднимается выше sroat тем больше повышается понижается значение активной уставки lwt ау до тех пор пока oat не достигнет предела mroat после того как oat выйдет за пределы mroat повышение 21

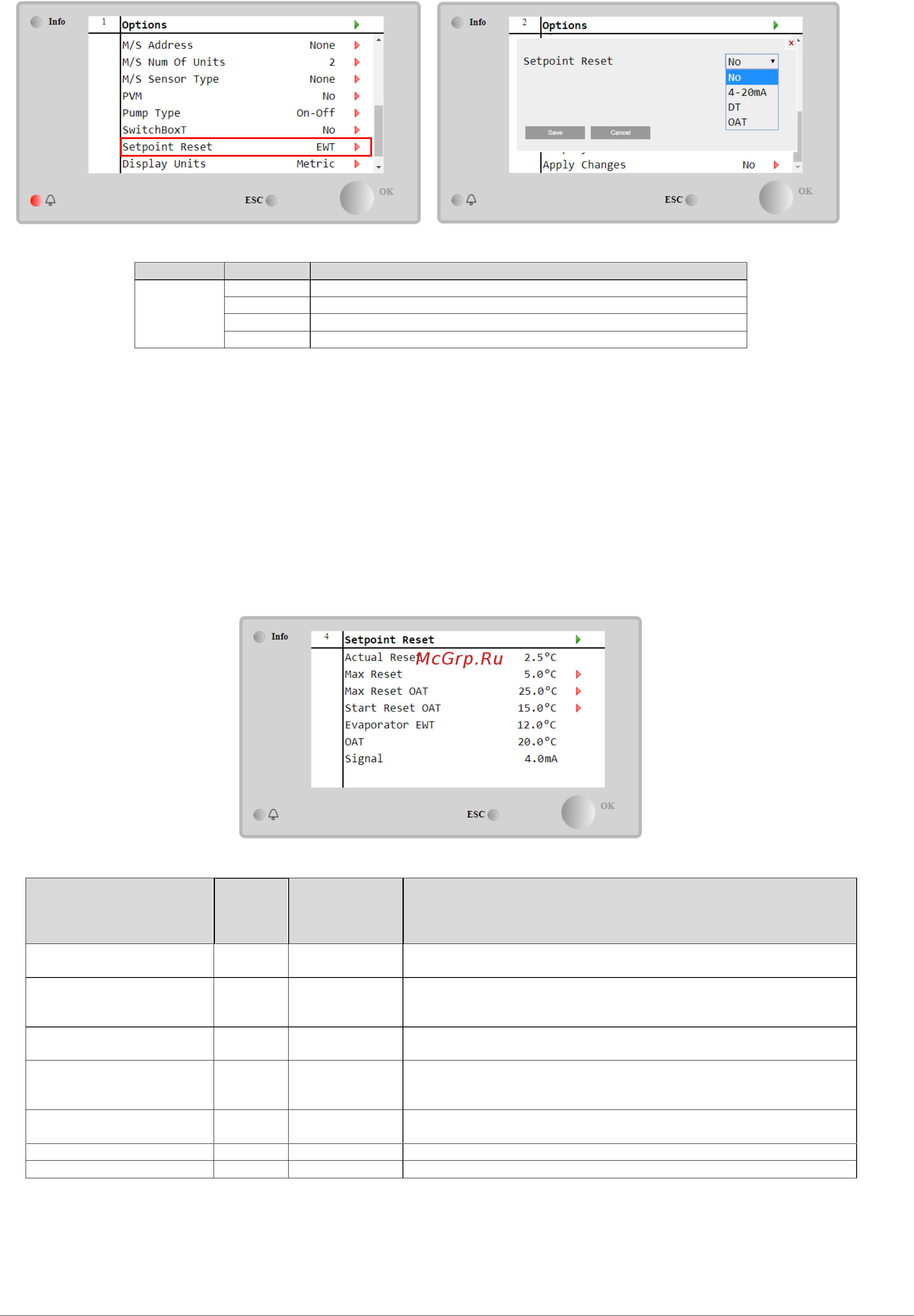

Параметры каждого из указанных способов необходимо настроить хотя есть и стандартные настройки в меню main menu view set unit power conservation setpoint reset обратите внимание на то что параметры конкретного способа будут доступны только после установки конкретного значения для функции сброса уставок и повторного запуска uc 21

При выборе oat в качестве способа сброса уставок для расчета активной уставки ау lwt вводится поправка на базовую уставку которая зависит от температуры окружающей среды oat и текущего режима работы агрегата режим нагрева или режим охлаждения настройка доступна для некоторых параметров для этого перейдите в меню setpoint reset сброс уставок как показано ниже 21

Сброс уставок по oat только для агрегатов a c 21

Ewyt_b 22

Если в качестве способа сброса уставок был выбран сигнал 4 20 ма активная уставка lwt ау рассчитывается путем введения поправки на основании внешнего сигнала 4 20 ма сила тока в 4 ма соответствует сдвигу в 0 c т е ау уставка lwt а 20 ма значению поправки параметра max reset mr т е ау уставка lwt mr mr как показано в следующей таблице 22

Понижение активной уставки прекращается и сохраняется ее максимальное минимальное значение т е ау lwt mr mr 22

Режим охлаждения слева режим нагрева справа сброс уставки по внешнему сигналу 4 20 ма 22

Руководство по эксплуатации d eomhp01301 20_00ru 22 43 22

Нагрев 23

Настройка ip параметров контроллера 24

Электрические характеристики 24

Daikin on site 26

Рекуперация тепла 26

Быстрый перезапуск 27

Badlwtreset отказ входного сигнала сброса температуры воды на выходе этот аварийный сигнал подается при активации опции сброса уставки и выходе входного сигнала контроллера за пределы допустимого диапазона 29

D eomhp01301 20_00ru руководство по эксплуатации 29

Energymetercomm отказ связи со счетчиком электроэнергии этот аварийный сигнал подается в случае перебоев связи со счетчиком электроэнергии 29

Ewyt_b 29

Аварийные сигналы поиск и устранение неисправностей 29

Контроллер защищает агрегат и его компоненты от работы в нештатных условиях систему защиты можно разделить на ограничения и аварийные сигналы аварийные сигналы подразделяются на сигналы падения давления и сигналы быстрой остановки аварийные сигналы падения давления подаются когда система или подсистема может выполнить штатную остановку несмотря на нештатные условия работы аварийные сигналы быстрой остановки подаются когда нештатные условия работы требуют незамедлительной остановки всей системы или подсистемы во избежание возможных повреждений контроллер отображает активные аварийные сигналы на отдельной странице и хранит историю из последних 50 записей состоящую из аварийных сигналов и подтверждений каждая запись имеет дату и время аварийного сигнала или подтверждения аварийного сигнала кроме того контроллер хранит моментальный снимок для каждого аварийного сигнала этот снимок содержит информацию об условиях работы сразу перед возникновением аварийного сигнала моментальные снимки могут 29

Ни одно из событий указанных в данном разделе не приводит к остановке агрегата генерируется визуальная информация и соответствующий пункт заносится в журнал аварийных сигналов 29

Сигнализация агрегата 29

Evappump1fault отказ насоса испарителя 1 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 30

Evappump2fault отказ насоса испарителя 2 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 30

Ewyt_b 30

Externalevent внешнее событие этот аварийный сигнал указывает на то что устройство чья работа связана с работой данного агрегата сигнализирует о неисправности некоммутируемого входа 30

Руководство по эксплуатации d eomhp01301 20_00ru 30 43 30

D eomhp01301 20_00ru руководство по эксплуатации 31

Ewyt_b 31

Heatrec entwtempsen отказ датчика температуры воды на входе в рекуператор только для 31

Heatrec freezealm аварийный сигнал защиты воды рекуператора от замерзания только для 31

Heatrec lvgwtempsen отказ датчика температуры воды на выходе из рекуператора только для 31

Агрегатов a c 31

Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 31

Этот аварийный сигнал указывает на то что температура воды рекуператора на входе или выходе понизилась ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 31

Ewyt_b 32

Option1boardcomm перебои связи с дополнительной платой 1 только для агрегатов a c этот аварийный сигнал подается в случае перебоев связи с модулем ка 32

Option2boardcomm перебои связи с дополнительной платой 2 32

Option3boardcomm перебои связи с дополнительной платой 3 32

Руководство по эксплуатации d eomhp01301 20_00ru 32 43 32

Этот аварийный сигнал подается в случае перебоев связи с модулем ка 32

D eomhp01301 20_00ru руководство по эксплуатации 33

Ewyt_b 33

Unitoff evpentwtempsen отказ датчика температуры воды на входе в испаритель ewt этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 33

Unitoffambtempsen аварийный сигнал отказа датчика температуры наружного воздуха только 33

Unitofflvgentwtempsen отказ датчика температуры воды на выходе из испарителя lwt этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 33

Аварийные сигналы при понижении давления агрегата 33

Все аварийные сигналы указанные в данном разделе приводят к остановке агрегата после понижения давления проведенного в штатном режиме 33

Для агрегатов a c 33

Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 33

Ewyt_b 34

Unitoff externalalarm внешняя аварийная сигнализация этот аварийный сигнал указывает на неисправность внешнего устройства чья работа связана с работой данного агрегата таким внешним устройством может быть насос или инвертор 34

Unitoffevapwatertmplow аварийный сигнал слишком низкой температуры воды испарителя этот аварийный сигнал подается в случае падения температуры воды на входе или выходе ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 34

Аварийные сигналы быстрой остановки 34

Все аварийные сигналы указанные в данном разделе приводят к моментальной остановке агрегата 34

Руководство по эксплуатации d eomhp01301 20_00ru 34 43 34

D eomhp01301 20_00ru руководство по эксплуатации 35

Ewyt_b 35

Unitoff evapwaterflow аварийный сигнал потери расхода через испаритель этот аварийный сигнал подается в случае потери расхода через чиллер с целью защиты устройства от обледенения 35

Unitoff exvdrivercomm ошибка связи с расширителем привода exv этот аварийный сигнал подается в случае перебоев связи с модулем eexv 35

Аварийный сигнал pvm только для агрегатов a c этот аварийный сигнал подается в случае возникновения проблем с подачей электропитания на чиллер 35

Cxoff gasleakage утечка газа данный аварийный сигнал указывает на утечку газа в корпусе компрессора 36

Cxoff offsucttempsen отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 36

Ewyt_b 36

Аварийные сигналы остановки контура при понижении давления 36

Все аварийные сигналы указанные в данном разделе приводят к остановке контура после понижения давления проведенного в штатном режиме 36

Отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 36

Руководство по эксплуатации d eomhp01301 20_00ru 36 43 36

Cxoff condpresssen отказ датчика давления конденсации этот сигнал указывает на то что датчик давления конденсации работает неправильно 37

Cxoff evappresssen отказ датчика давления испарения этот сигнал указывает на то что датчик давления испарения работает неправильно 37

D eomhp01301 20_00ru руководство по эксплуатации 37

Ewyt_b 37

Аварийные сигналы быстрой остановки контура 37

Все аварийные сигналы указанные в данном разделе приводят к моментальной остановке контура 37

Cxoff condpresshigh аварийный сигнал слишком высокой температуры конденсации этот аварийный сигнал подается в случае повышения насыщенной температуры конденсации выше значения максимальной насыщенной температуры конденсации когда регулятор не может компенсировать это повышение если чиллеры водяного типа работают при высокой температуре охлаждающей воды конденсатора и значение насыщенной температуры конденсации превышает максимальную насыщенную температуру конденсатора отключение контура происходит без какого либо предупреждения на экране так как указанное условие считается допустимым в данном рабочем диапазоне 38

Cxoff dischtmphigh аварийный сигнал высокой температуры нагнетания данный аварийный сигнал указывает на то что температура на нагнетательном отверстии компрессора превышает максимальное значение что может привести к повреждению механических деталей компрессора 38

Ewyt_b 38

При поступлении этого сигнала может произойти перегрев картера компрессора и водоотводных труб в этом случае соблюдайте особую осторожность при контакте с компрессором и водоотводными трубами 38

Руководство по эксплуатации d eomhp01301 20_00ru 38 43 38

Cxoff evappresslow аварийный сигнал слишком низкого давления этот аварийный сигнал подается в случае падения давления испарения ниже значения параметра low pressure unload когда регулятор не может компенсировать это падение 39

D eomhp01301 20_00ru руководство по эксплуатации 39

Ewyt_b 39

Cxoff mechhighpress механический сигнализатор высокого давления этот аварийный сигнал подается в случае повышения давления конденсатора выше предела механического сигнализатора высокого давления в результате чего данное устройство не может подать питание на все дополнительные реле это приводит к незамедлительному отключению компрессора и всех остальных приводов данного контура 40

Cxoff restartfault отказ перезапуска этот аварийный сигнал подается при отключении устройства внутренней защиты компрессора 40

Ewyt_b 40

Руководство по эксплуатации d eomhp01301 20_00ru 40 43 40

Cmpx protection защита компрессора 41

Cx failedpumpdown ошибка понижения давления этот аварийный сигнал указывает на то что не удалось удалить весь хладагент из испарителя в контуре он автоматически сбрасывается сразу после остановки компрессора для регистрации в истории аварийных сигналов есть вероятность того этот сигнал от bms не будет распознан поскольку сброс может быть произведен за время ожидания связи этот сигнал может не отображаться в локальном чми 41

Cxoff nopresschange аварийный сигнал отсутствия изменения давления при запуске этот аварийный сигнал указывает на то что компрессор не может быть запущен или не способен создать минимальную разницу давлений испарения или конденсации после запуска 41

D eomhp01301 20_00ru руководство по эксплуатации 41

Ewyt_b 41

Этот аварийный сигнал подается при отключении устройства внутренней защиты компрессора 41
