Руководство по эксплуатации D-EOMHP01301-20_00RU
8/43
EWYT_B
Мигающий
красный/зеленый
Обновление приложения/BSP
(*) Следует обратиться в сервисный центр.
Индикатор BUS
Индикатор
BUS
LON
Bacnet MSTP
Bacnet IP
Modbus
Немигающий
зеленый
Готов к установлению
связи. (все параметры
загружены,
нейроподобные
логические элементы
настроены). Не
показывает связь с
другими устройствами.
Готов к установлению
связи. Сервер BACnet
запущен. Не показывает
активную связь
Готов к установлению
связи. Сервер BACnet
запущен. Не показывает
активную связь
Связь установлена
Немигающий
желтый
Запуск
Запуск
Запуск. До получения
модулем IP-адреса,
светодиод горит
желтым, сигнализируя о
необходимости
установить связь.
Запуск, или отсутствует
связь одного из
сконфигурированных
каналов с задающим
устройством
Немигающий
красный
Отсутствует связь с
нейроподобным
логическим элементом
(внутренняя ошибка,
может быть устранена
путем загрузки нового
приложения LON).
Сервер BACnet
отключен. Через 3
секунды будет
инициирован
автоматический
перезапуск.
Сервер BACnet
отключен. Через 3
секунды будет
инициирован
автоматический
перезапуск.
Не установлена связь ни
по одному из
настроенных каналов.
Означает отсутствие
связи с задающим
устройством. Время
таймаута можно
настроить. Нулевой
таймаут означает
отсутствие таймаута как
такового.
Мигающий
желтый
Связь с нейроподобным
логическим элементом
невозможна.
Нейроподобный
логический элемент
необходимо
сконфигурировать и
настроить онлайн с
помощью инструмента
LON.
3.5 Техническое обслуживание контроллера
Батарея контроллера нуждается в периодическом техническом обслуживании. Батарею необходимо менять
каждые два года. Модель аккумулятора BR2032; ее выпускает множество производителей.

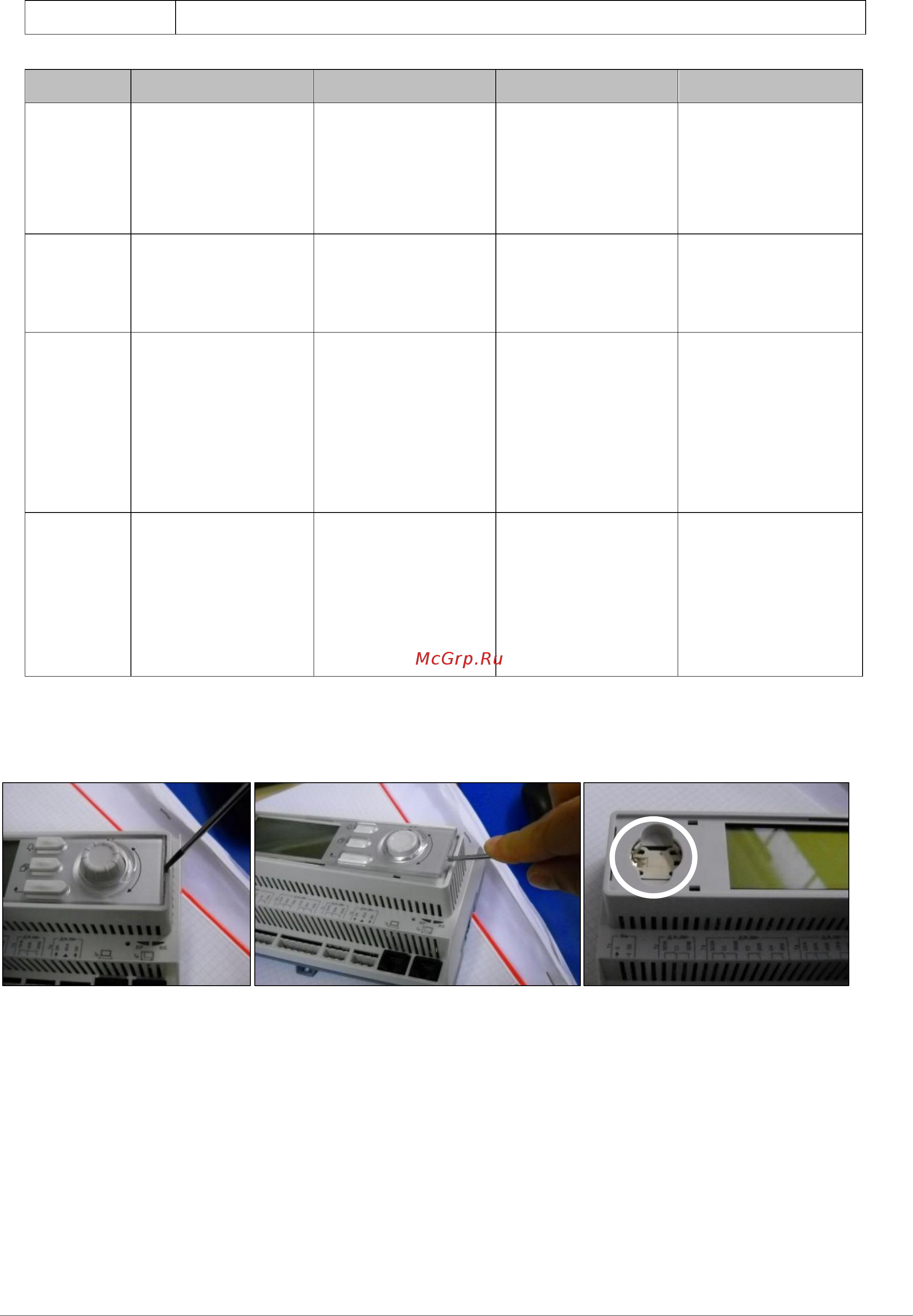

Чтобы извлечь батарею, снять пластмассовую крышку дисплея контроллера с помощью отвертки, как показано на
следующих рисунках:
Следует избегать повреждения пластмассовой крышки. Новая батарея устанавливается в соответствующий отсек
(см. обозначение на рисунке) с соблюдением полярности, указанной внутри отсека.
3.6 Дополнительный дистанционный интерфейс пользователя
К контроллеру может быть подключен дополнительный внешний ЧМИ для дистанционного управления.
Дистанционный ЧМИ обладает всеми возможностями встроенного дисплея и, дополнительно, индикацией
аварийных сигналов с помощью светодиодного индикатора, расположенного под кнопкой с колокольчиком.
Пульт дистанционного управления имеет все функции контроллера агрегата, в т. ч. функции просмотра и
настройки уставок. Порядок навигации аналогичен тому, что описан для контроллера агрегата в настоящем
руководстве.
