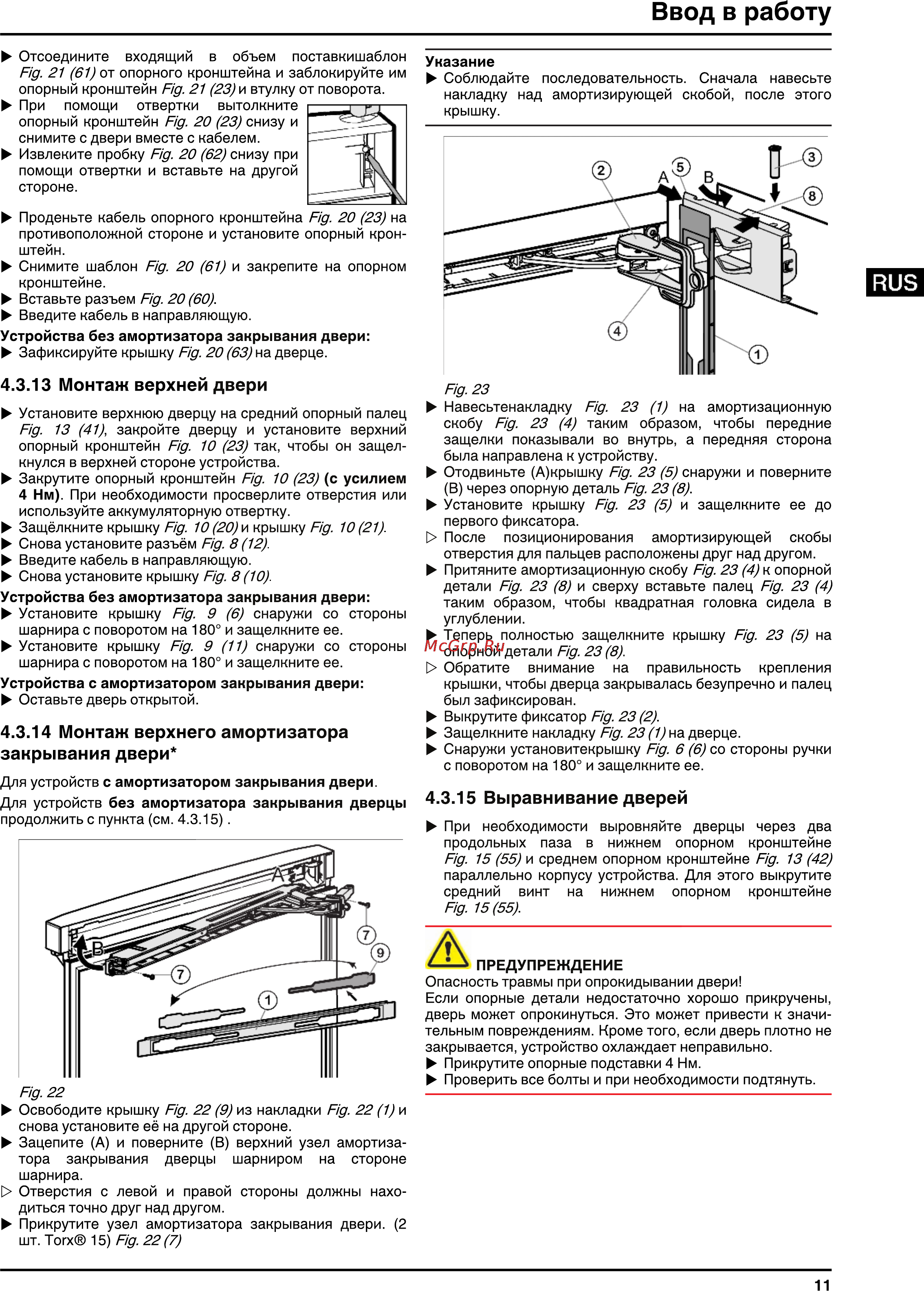

Liebherr CBNPes 3967-20 [11/26] Ввод в работу

Содержание

Похожие устройства

Ввод в работу Отсоедините входящий в объем поставкишаблон Fig 21 61 от опорного кронштейна и заблокируйте им опорный кронштейн Fig 21 23 и втулку от поворота При помощи отвертки вытолкните опорный кронштейн Fig 20 23 снизу и снимите с двери вместе с кабелем Извлеките пробку Fig 20 62 снизу при помощи отвертки и вставьте на другой стороне Указание Соблюдайте последовательность Сначала навесьте накладку над амортизирующей скобой после этого крышку Проденьте кабель опорного кронштейна Fig 20 23 на противоположной стороне и установите опорный крон штейн Снимите шаблон Fig 20 61 и закрепите на опорном кронштейне Вставьте разъем Fig 20 60 Введите кабель в направляющую Устройства без амортизатора закрывания двери Зафиксируйте крышку Fig 20 63 на дверце 4 3 13 Монтаж верхней двери Установите верхнюю дверцу на средний опорный палец Fig 13 41 закройте дверцу и установите верхний опорный кронштейн Fig 10 23 так чтобы он защел кнулся в верхней стороне устройства Закрутите опорный кронштейн Fig 10 23 с усилием 4 Нм При необходимости просверлите отверстия или используйте аккумуляторную отвертку Защёлкните крышку Fig 10 20 и крышку Fig 10 21 Снова установите разъём Fig 8 12 Введите кабель в направляющую Снова установите крышку Fig 8 10 Устройства без амортизатора закрывания двери Установите крышку Fig 9 6 снаружи со стороны шарнира с поворотом на 180 и защелкните ее Установите крышку Fig 9 11 снаружи со стороны шарнира с поворотом на 180 и защелкните ее Устройства с амортизатором закрывания двери Оставьте дверь открытой 4 3 14 Монтаж верхнего амортизатора закрывания двери Для устройств с амортизатором закрывания двери Для устройств без амортизатора закрывания дверцы продолжить с пункта см 4 3 15 RUS Fig 23 Навесьтенакладку Fig 23 1 на амортизационную скобу Fig 23 4 таким образом чтобы передние защелки показывали во внутрь а передняя сторона была направлена к устройству Отодвиньте А крышку Fig 23 5 снаружи и поверните В через опорную деталь Fig 23 8 Установите крышку Fig 23 5 и защелкните ее до первого фиксатора После позиционирования амортизирующей скобы отверстия для пальцев расположены друг над другом Притяните амортизационную скобу Fig 23 4 к опорной детали Fig 23 8 и сверху вставьте палец Fig 23 4 таким образом чтобы квадратная головка сидела в углублении Теперь полностью защелкните крышку Fig 23 5 на опорной детали Fig 23 8 Обратите внимание на правильность крепления крышки чтобы дверца закрывалась безупречно и палец был зафиксирован Выкрутите фиксатор Fig 23 2 Защелкните накладку Fig 23 1 на дверце Снаружи установитекрышку Fig 6 6 со стороны ручки с поворотом на 180 и защелкните ее 4 3 15 Выравнивание дверей При необходимости выровняйте дверцы через два продольных паза в нижнем опорном кронштейне Fig 15 55 и среднем опорном кронштейне Fig 13 42 параллельно корпусу устройства Для этого выкрутите средний винт на нижнем опорном кронштейне Fig 15 55 Fig 22 Освободите крышку Fig 22 9 из накладки Fig 22 1 и снова установите её на другой стороне Зацепите А и поверните В верхний узел амортиза тора закрывания дверцы шарниром на стороне шарнира Отверстия с левой и правой стороны должны нахо диться точно друг над другом Прикрутите узел амортизатора закрывания двери 2 шт Тогх 15 Fig 22 7 4 ПРЕДУПРЕЖДЕНИЕ Опасность травмы при опрокидывании двери Если опорные детали недостаточно хорошо прикручены дверь может опрокинуться Это может привести к значи тельным повреждениям Кроме того если дверь плотно не закрывается устройство охлаждает неправильно Прикрутите опорные подставки 4 Нм Проверить все болты и при необходимости подтянуть 11
