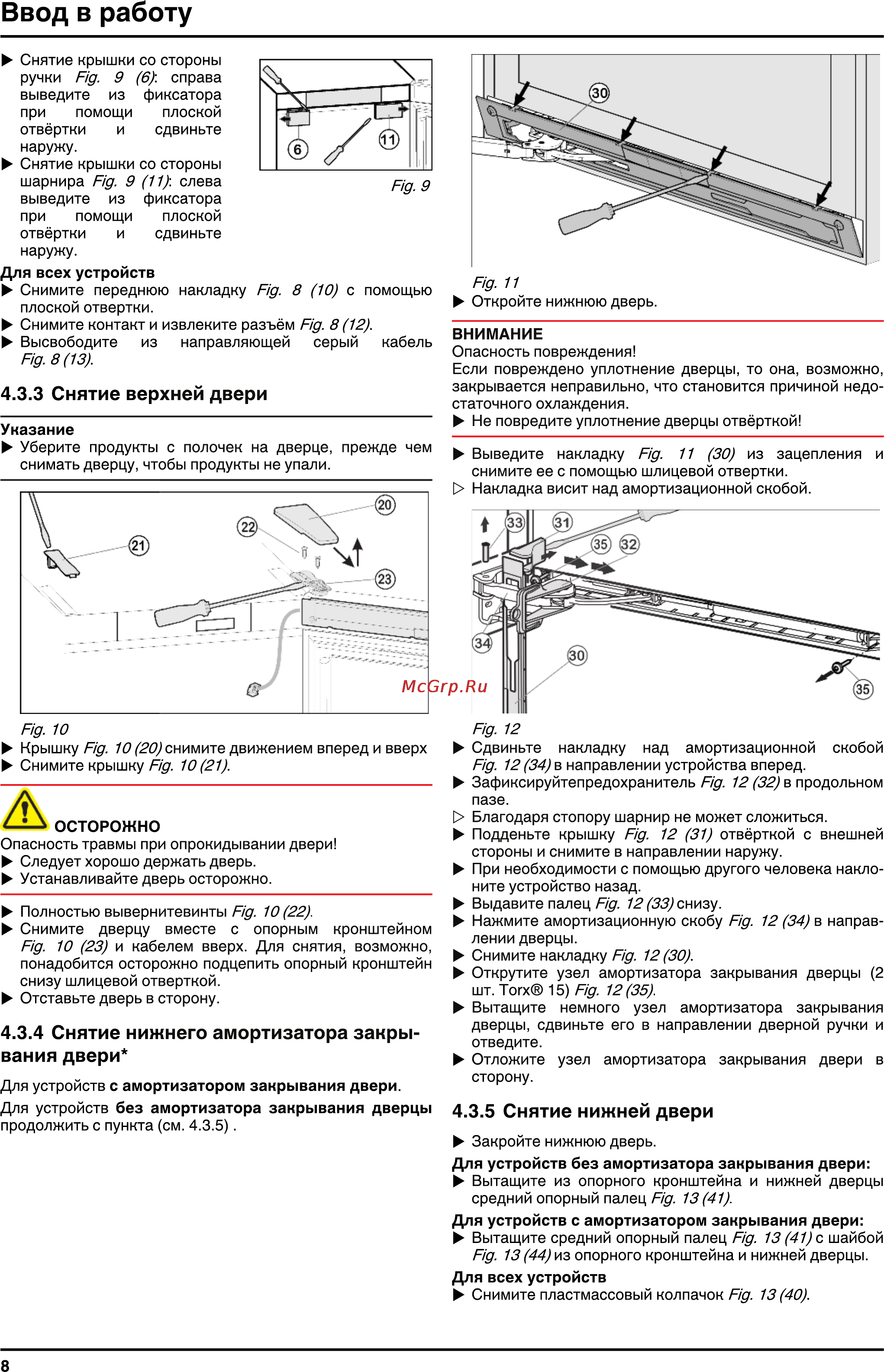

Ввод в работу Снятие крышки со стороны ручки Fig 9 6 справа выведите из фиксатора при помощи плоской отвёртки и сдвиньте наружу Снятие крышки со стороны шарнира Fig 9 11 слева выведите из фиксатора при помощи плоской отвёртки и сдвиньте наружу Для всех устройств Снимите переднюю накладку Fig 8 10 с помощью плоской отвертки Снимите контакт и извлеките разъём Fig 8 12 Высвободите из направляющей серый кабель Fig 8 13 4 3 3 Снятие верхней двери Указание Уберите продукты с полочек на дверце прежде чем снимать дверцу чтобы продукты не упали Fig 10 Крышку Fig 10 20 снимите движением вперед и вверх Снимите крышку Fig 10 21 ОСТОРОЖНО Опасность травмы при опрокидывании двери Следует хорошо держать дверь Устанавливайте дверь осторожно Полностью вывернитевинты Fig 10 22 Снимите дверцу вместе с опорным кронштейном Fig 10 23 и кабелем вверх Для снятия возможно понадобится осторожно подцепить опорный кронштейн снизу шлицевой отверткой Отставьте дверь в сторону 4 3 4 Снятие нижнего амортизатора закры вания двери Для устройств с амортизатором закрывания двери Для устройств без амортизатора закрывания дверцы продолжить с пункта см 4 3 5 Fig 11 Откройте нижнюю дверь ВНИМАНИЕ Опасность повреждения Если повреждено уплотнение дверцы то она возможно закрывается неправильно что становится причиной недо статочного охлаждения Не повредите уплотнение дверцы отвёрткой Выведите накладку Fig 11 30 из зацепления и снимите ее с помощью шлицевой отвертки Накладка висит над амортизационной скобой Fig 12 Сдвиньте накладку над амортизационной скобой Fig 12 34 в направлении устройства вперед Зафиксируйтепредохранитель Fig 12 32 в продольном пазе Благодаря стопору шарнир не может сложиться Подденьте крышку Fig 12 31 отвёрткой с внешней стороны и снимите в направлении наружу При необходимости с помощью другого человека накло ните устройство назад Выдавите палец Fig 12 ЗЗ сшзу Нажмите амортизационную скобу Fig 12 34 в направ лении дверцы Снимите накладку Fig 12 30 Открутите узел амортизатора закрывания дверцы 2 шт Тогх 15 Fig 12 35 Вытащите немного узел амортизатора закрывания дверцы сдвиньте его в направлении дверной ручки и отведите Отложите узел амортизатора закрывания двери в сторону 4 3 5 Снятие нижней двери Закройте нижнюю дверь Для устройств без амортизатора закрывания двери Вытащите из опорного кронштейна и нижней дверцы средний опорный палец Fig 13 41 Для устройств с амортизатором закрывания двери Вытащите средний опорный палец Fig 13 41 с шайбой Fig 13 44 из опорного кронштейна и нижней дверцы Для всех устройств Снимите пластмассовый колпачок Fig 13 40 8
