Инструкция по эксплуатации Страница: 9

Liebherr CBNPes 3967-20 [9/26] Ввод в работу

Содержание

Похожие устройства

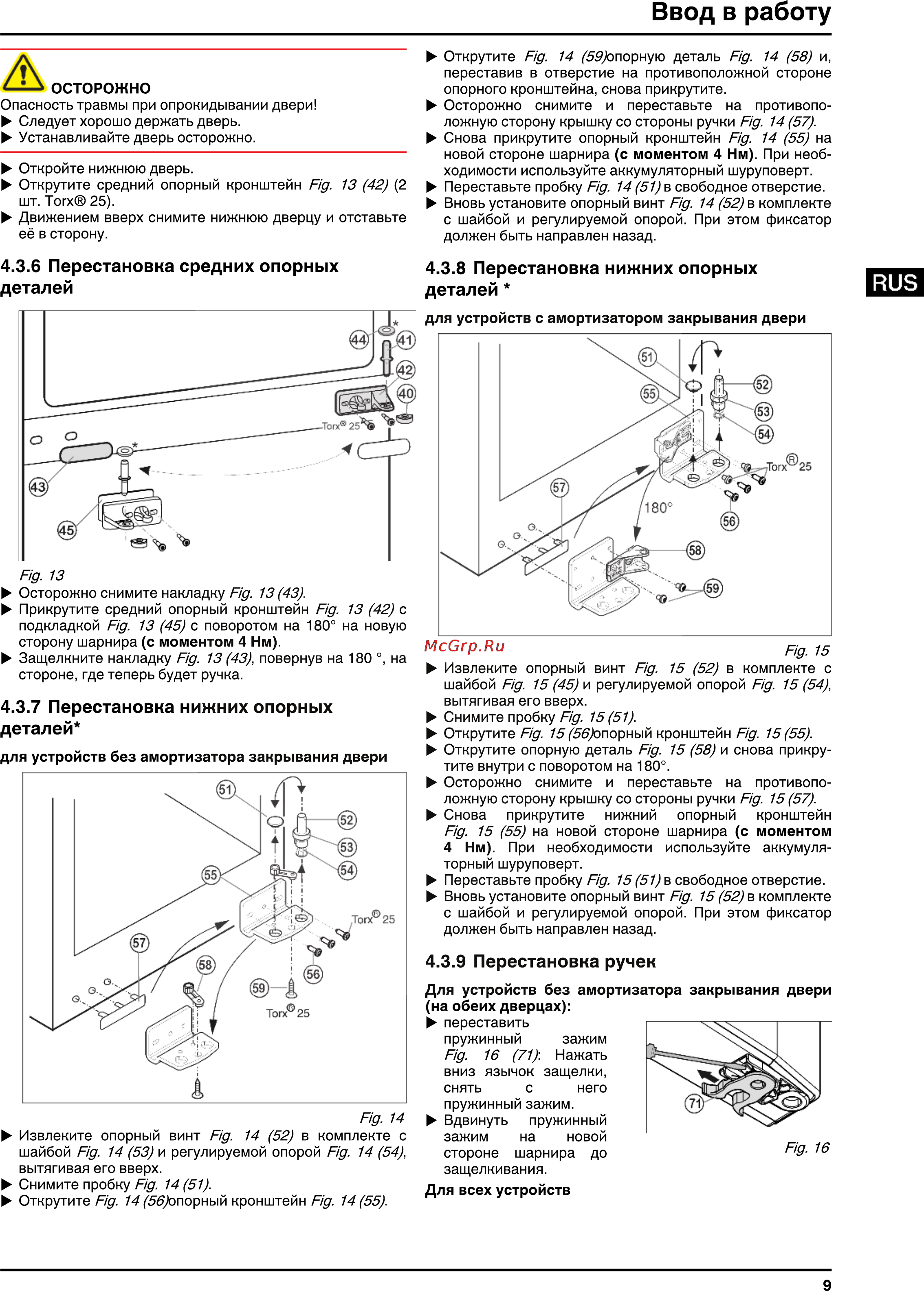

Ввод в работу Откройте нижнюю дверь Открутите средний опорный кронштейн Fig 13 42 2 шт Тогх 25 Движением вверх снимите нижнюю дверцу и отставьте её в сторону Открутите Fig 14 55 опорную деталь Fig 14 58 и переставив в отверстие на противоположной стороне опорного кронштейна снова прикрутите Осторожно снимите и переставьте на противопо ложную сторону крышку со стороны ручки Fig 14 57 Снова прикрутите опорный кронштейн Fig 14 55 на новой стороне шарнира с моментом 4 Нм При необ ходимости используйте аккумуляторный шуруповерт Переставьте пробку Fig 14 51 в свободное отверстие Вновь установите опорный винт Fig 14 52 в комплекте с шайбой и регулируемой опорой При этом фиксатор должен быть направлен назад 4 3 6 Перестановка средних опорных деталей 4 3 8 Перестановка нижних опорных деталей ОСТОРОЖНО Опасность травмы при опрокидывании двери Следует хорошо держать дверь Устанавливайте дверь осторожно RUS для устройств с амортизатором закрывания двери Fig 13 Осторожно снимите накладку Fig 13 43 Прикрутите средний опорный кронштейн Fig 13 42 с подкладкой Fig 13 45 с поворотом на 180 на новую сторону шарнира с моментом 4 Нм Защелкните накладку Fig 13 43 повернув на 180 на стороне где теперь будет ручка 4 3 7 Перестановка нижних опорных деталей для устройств без амортизатора закрывания двери Fig 15 Извлеките опорный винт Fig 15 52 в комплекте с шайбой Fig 15 45 и регулируемой опорой Fig 15 54 вытягивая его вверх Снимите пробку Fig 15 51 Открутите Fig 15 56 опорный кронштейн Fig 15 55 Открутите опорную деталь Fig 15 58 и снова прикру тите внутри с поворотом на 180 Осторожно снимите и переставьте на противопо ложную сторону крышку со стороны ручки Fig 15 57 Снова прикрутите нижний опорный кронштейн Fig 15 55 на новой стороне шарнира с моментом 4 Нм При необходимости используйте аккумуля торный шуруповерт Переставьте пробку Fig 15 51 в свободное отверстие Вновь установите опорный винт Fig 15 52 в комплекте с шайбой и регулируемой опорой При этом фиксатор должен быть направлен назад 4 3 9 Перестановка ручек Fig 14 Извлеките опорный винт Fig 14 52 в комплекте с шайбой Fig 14 53 и регулируемой опорой Fig 14 54 вытягивая его вверх Снимите пробку Fig 14 51 Открутите Fig 14 56 Ьпорный кронштейн Fig 14 55 Для устройств без амортизатора закрывания двери на обеих дверцах переставить пружинный зажим Fig 16 71 Нажать вниз язычок защелки снять с него пружинный зажим Вдвинуть пружинный зажим на новой Fig 16 стороне шарнира до защелкивания Для всех устройств 9
