5 Подготовка
Справочное руководство для монтажника и пользователя
15
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
5.3.4 Изменение предварительного
давления в расширительном баке
ПРИМЕЧАНИЕ
Регулировка предварительного давления в
расширительном баке должна выполняться только
лицензированным монтажником.
Когда требуется изменить созданное по умолчанию давление в
расширительном баке (1бар), соблюдайте следующие правила:
▪ Для создания предварительного давления в расширительном
баке используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления
приведет к сбоям в работе системы.

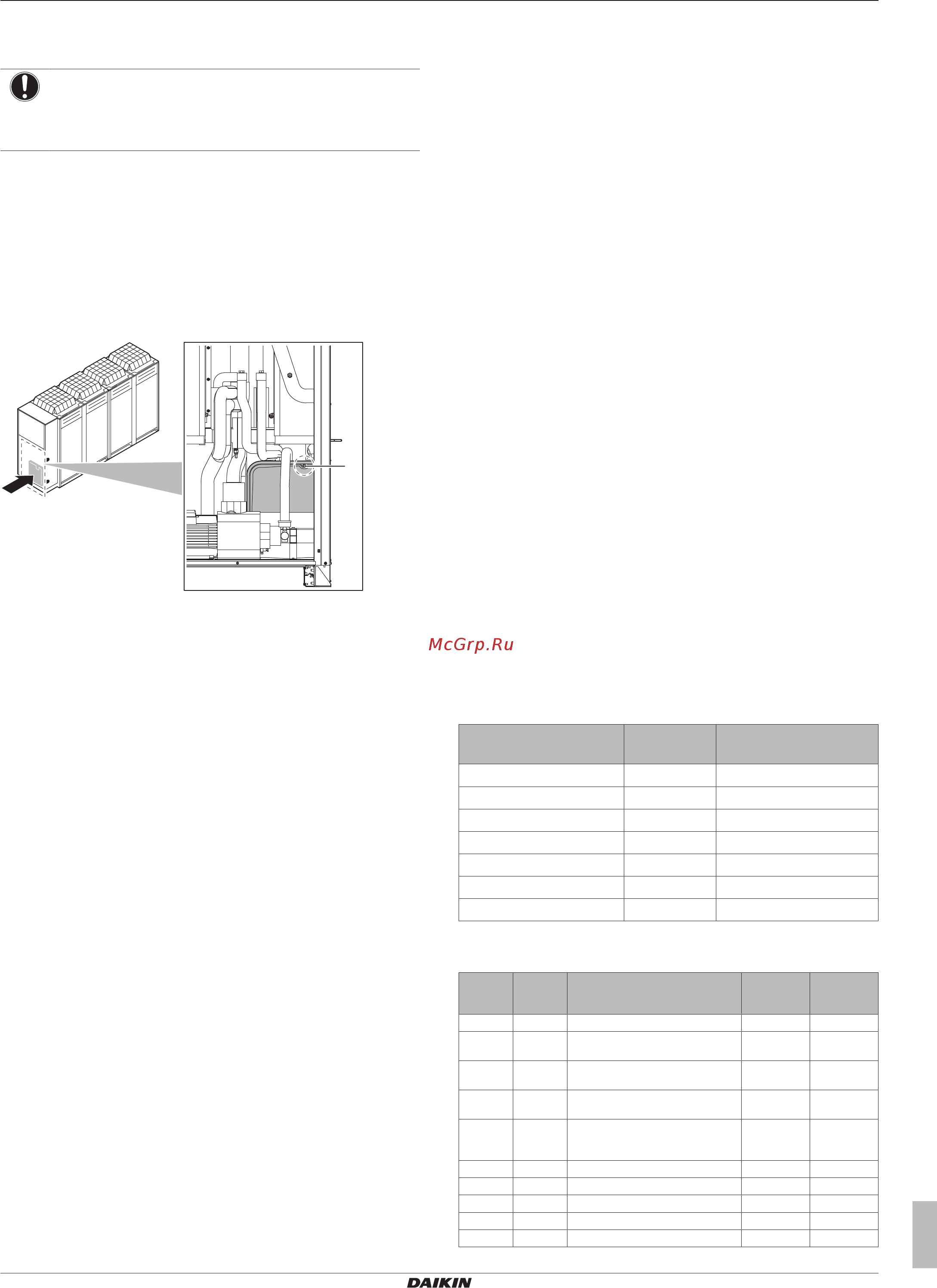

Изменение предварительного давления в расширительном баке
должно выполняться посредством выпуска или нагнетания
давления азота через ниппель на расширительном баке.
a
a Ниппель
5.3.5 Проверка объема воды: примеры
Пример 1
Блок установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет
250л.
Ни каких бы то ни было действий, ни корректировки не
требуется.
Пример 2
Блок установлен в самой высокой точке в контуре циркуляции
воды. Общий объем воды в контуре (гликоль не используется)
составляет 420л.
Действия:
▪ Общий объем воды (420 л) больше объема воды,
используемого по умолчанию (340 л), поэтому необходимо
снизить предварительное давление.
▪ Требуемое предварительное давление:
Pg=(0,3+(H/10))бар=(0,3+(0/10))бар=0,3бар
▪ Соответствующий максимальный объем воды равен
приблизительно 490л (см. график).
▪ 420 л меньше, чем 490 л, поэтому для установки требуется
расширительный бак.
5.4 Подготовка электрической
проводки
5.4.1 Соответствие электротехническим
стандартам
Данное оборудование отвечает требованиям следующих
стандартов:
▪ EN/IEC 61000‑3‑11
при условии, что системное сопротивление
Z
sys
не превышает величины Z
max
в точке сопряжения подвода
питания пользователю с системой общего пользования.
▪ EN/IEC 61000‑3‑11 = Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания для
оборудования с номинальным током ≤75A.
▪ Ответственность за подключение оборудования только к
подводу питания, системное сопротивление Z
sys
которого не
превышает величины Z
max
, несёт специалист по монтажу
или пользователь оборудования. При необходимости
следует проконсультироваться с оператором
распределительной сети.
▪ EN/IEC 61000‑3‑12 при условии, что мощность короткого
замыкания S
sc
не менее величины S
sc
в точке сопряжения
подвода питания пользователю с системой общего
пользования.
▪ EN/IEC 61000‑3‑12 = Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, со входным током >16A и ≤75A на фазу.
▪ Ответственность за подключение оборудования только к
подводу питания, мощность короткого замыкания S
sc
которого не менее минимальной величины S
sc
, несёт
специалист по монтажу или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
Модель Z
max
(Ω) Минимальная
величина S
sc
(кВА)
EWAQ/EWYQ016 — 1016
EWAQ/EWYQ021 0,27 820
EWAQ/EWYQ025 0,27 821
EWAQ/EWYQ032 0,24 874
EWAQ/EWYQ040 0,25 1639
EWAQ/EWYQ050 0,25 1630
EWAQ/EWYQ064 0,22 1747
5.4.2 Требования к кабелям
Позиция Связка
кабелей
Описание Необходимое
количество
жил кабеля
Максимальн
ый рабочий
ток
1 PS Электропитание 4+GND
(b)
2 LV Стандартный пульт дистанционного
управления (F1/F2)
2
(c)
3 LV Второй пульт дистанционного
управления (F1/F2)
(a)
2
(c)
4 LV Сигнал термостата на включение/
выключение
(a)
2
(c)
5 LV Сигнал термостата на переключение в
режим охлаждения или в режим
обогрева
(a)
2
(c)
6 LV Сигнал на включение
(a)
2
(c)
7 LV Сигнал на выключение
(a)
2
(c)
8 HV Выход охлаждения/обогрева 2 0,3 А
9 HV Выход включения/выключения 2 0,3 А
10 HV Вывод аварийного сигнала 2 0,3 А
