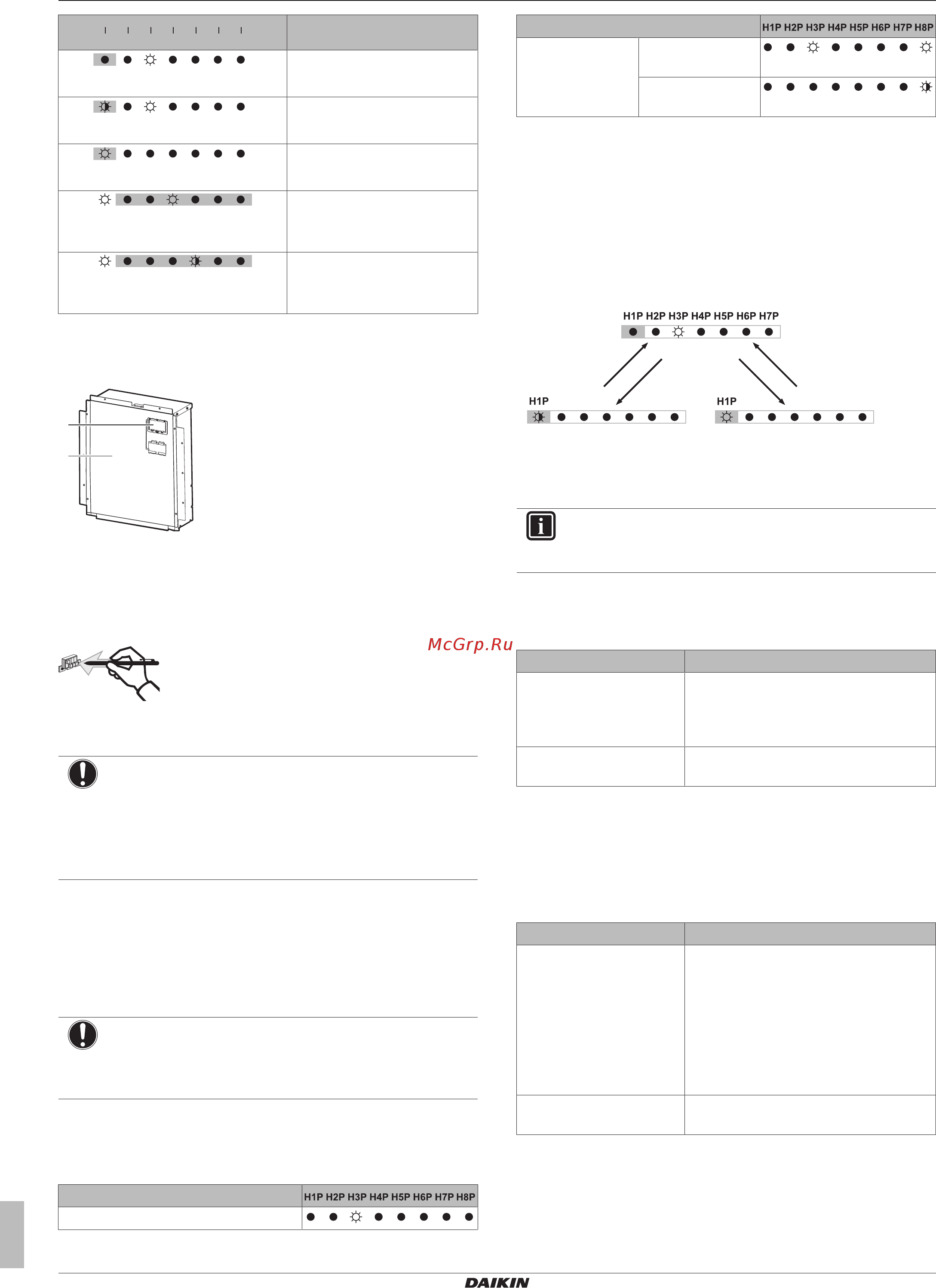

7 Конфигурирование
Справочное руководство для монтажника и пользователя
24
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
Описание
(H1P не светится)
Ситуация по умолчанию
(H1P мигает)
Режим 1
(H1P светится)
Режим 2
+ + + + +0 0 8 0 0 0
(H2P~H7P = 8 в двоичном коде)
Параметр 8
(в режиме 2)
+ + + + +0 0 0 4 0 0
(H2P~H7P = 4 в двоичном коде)
Значение 4
(в режиме 2)
7.2.3 Доступ к элементам местных настроек
Чтобы ввести местные настройки, снимите смотровую крышку.
b
a
a Смотровая крышка
b Крышка распределительной коробки
Переключайте переключатели и нажимайте кнопки
изолированной палочкой (например, шариковой ручкой с
надетым колпачком) во избежание прикосновения к деталям,
находящимся под напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку в блок электрических компонентов.
ПРИМЕЧАНИЕ
Следите за тем, чтобы во время работы все внешние
панели, кроме крышки для технического обслуживания
на распределительной коробке, были закрыты.
Надежно закрывайте крышку распределительной
коробки перед включением электропитания.
7.2.4 Доступ к режиму 1 или 2
После включения оборудования дисплей переходит в
положение, заданное по умолчанию. В этом положении
доступны режимы1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
Включите питание наружного блока и дистанционный рабочий
выключатель. После инициализации показания светодиодного
индикатора должны соответствовать указанным ниже (ситуация
по умолчанию при поставке с завода).
Одноконтурный блок
Мультиблок Блок слева
(главный)
Блок справа
(подчиненный)
Если через 10–12 минут на дисплее не появились показания,
соответствующие ситуации по умолчанию, проверьте, не
отображается ли код неисправности. Устраните неисправность,
соответствующую отображаемому коду.
Мигание индикатора HAP свидетельствует о нормальной работе
микрокомпьютера.
Переключение между режимами
Для переключения между показаниями по умолчанию,
режимом1 и режимом2 пользуйтесь кнопкой BS1.
BS1 [5 s]
BS1
BS1
BS1
a
cb
a Ситуация по умолчанию (H1P не светится)
b Режим 1 (H1P мигает)
c Режим 2 (H1P светится)
BS1 Нажмите кнопку BS1.
BS1 [5 s] Нажмите и удерживайте кнопку BS1 не менее 5секунд.
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к
показаниям по умолчанию.
7.2.5 Доступ к режиму 1
Режим1 служит для отслеживания состояния блока.
Что? Как?
Переход в режим
отслеживания1
Перейдя в режим1 (однократным
нажатием кнопки BS1), выберите
нужную настройку. Это можно
сделать кнопкой BS2.
Выйти и вернуться в
исходное положение
Нажмите кнопку BS1.
7.2.6 Доступ к режиму 2
Для ввода значений местных настроек в режиме2 следует
использовать главный блок.
Режим 2 служит для настройки внутреннего блока и всей
системы по месту эксплуатации с помощью местных настроек.
Что? Как?
Перейти в режим2 и
выбрать нужную
настройку
Выбрав режим2 (нажатием кнопки
BS1 с удержанием её в нажатом
положении не менее 5 секунд), можно
выбрать нужную настройку. Это
можно сделать кнопкой BS2.
Задать выбранной настройке нужное
значение можно однократным
нажатием кнопки BS3.
Выйти и вернуться в
исходное положение
Нажмите BS1.
