6 Монтаж
Справочное руководство для монтажника и пользователя
16
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
Позиция Связка
кабелей
Описание Необходимое
количество
жил кабеля
Максимальн
ый рабочий
ток
11 HV Выход обогревателя трубопровода
циркуляции воды
2 1 A
12 HV Выход включения/выключения насоса 2 0,3 А
(d)
(a) Дополнительно
(b) См. паспортную табличку блока или книгу технических
данных.
(c) Минимально допустимое сечение кабеля: 0,75мм
2
.
(d) Только для моделей с насосом (блоки EWAQ*CAW(P/
H)* и EWYQ*CAW(P/H)*).
PS Электропитание
LV Низкое напряжение
HV Высокое напряжение
5.4.3 Требования к защитным устройствам
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
ИНФОРМАЦИЯ
Системы с несколькими блоками скомпонованы в
стандартных сочетаниях.
Модель Рекомендованные плавкие
предохранители
EWAQ/EWYQ016 25А
EWAQ/EWYQ021 32А
EWAQ/EWYQ025 32А
EWAQ/EWYQ032 40А
EWAQ/EWYQ040 50A
EWAQ/EWYQ050 63A
EWAQ/EWYQ064 80A
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
Монтаж наружного блока
Подсоединение трубопроводов воды
Подключение электропроводки
6.2 Открытие агрегата
6.2.1 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ

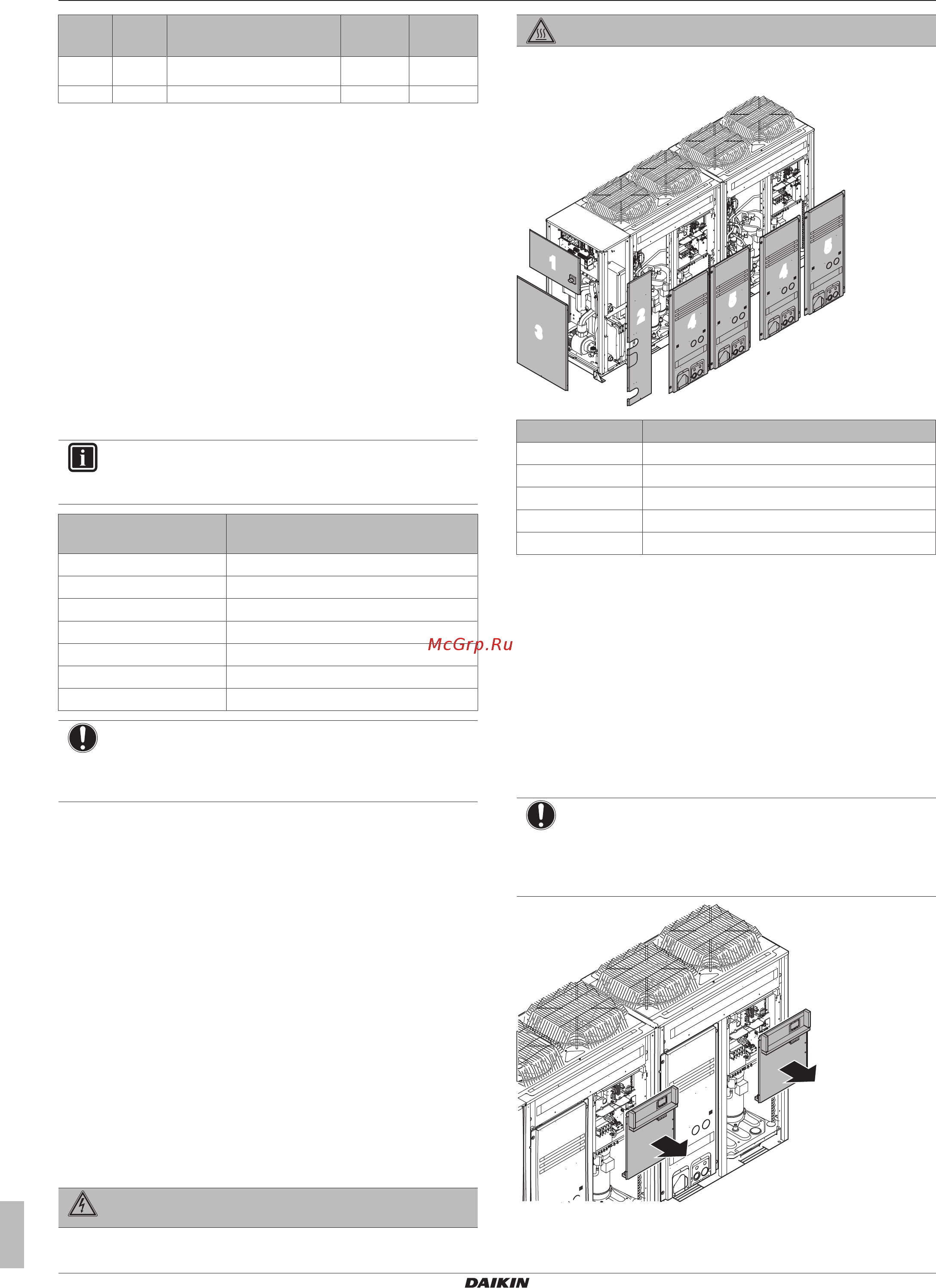

Чтобы получить доступ к блоку, необходимо открыть передние
панели следующим образом:
1
3
2
4
5
4
5
Панель
1 Электрические детали модуля гидравлики
2 Модуль гидравлики (боковая панель)
3 Модуль гидравлики (передняя панель)
4 Наружный модуль (левая панель)
5 Наружный модуль (правая панель)
После того, как передние панели будут открыты, можно
получить доступ к блоку электрических компонентов. См. раздел
"6.2.2 Как открыть блок электрических компонентов наружного
блока"на стр.16.
Для проведения технического обслуживания необходим доступ
к кнопкам на основной плате. Чтобы получить доступ к этим
кнопкам, крышку блока электрических компонентов открывать
не нужно. См. раздел "7.2.3 Доступ к элементам местных
настроек"на стр.24.
6.2.2 Как открыть блок электрических
компонентов наружного блока
ПРИМЕЧАНИЕ
Открывая крышку блока электрических компонентов,
НЕ прилагайте чрезмерных усилий. Чрезмерное
усилие может деформировать крышку, что повлечет за
собой проникновение воды и отказ оборудования.
