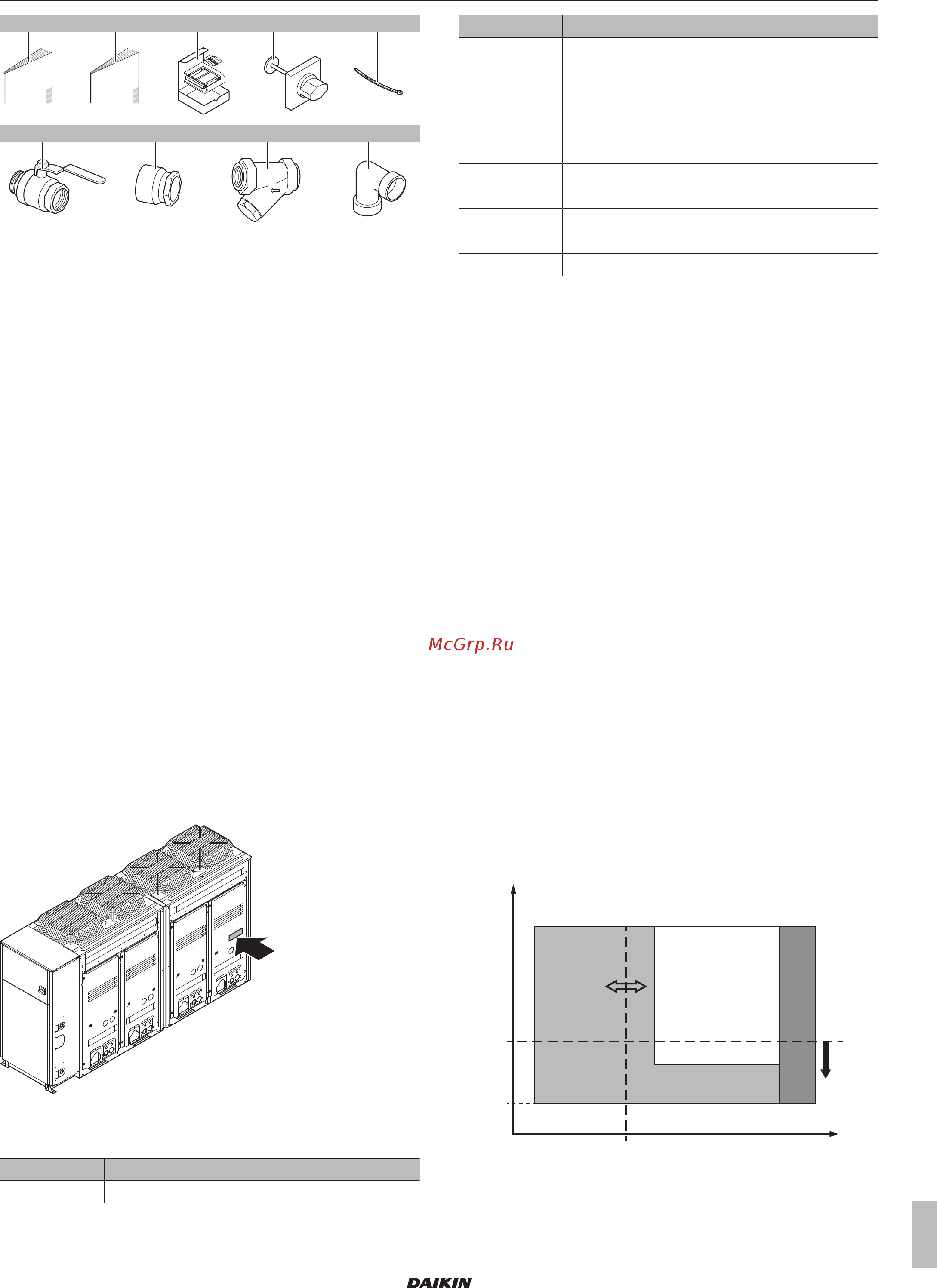

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
9
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
1× 8×
a d ec
1×
b
1× 1×
f g
h
2× 1×
i
1×1×/2×
a Общая техника безопасности
b Руководство по монтажу и руководство по
эксплуатации (панель3)
c Пульт дистанционного управления (панель3)
d Ручка главного выключателя (панель 1)
e Стяжки (панель3)
f Запорные вентили (панель3)
g Резьбовое соединение (панель3) (1 шт. для EWAQ
+EWYQ016~032, 2 шт. для EWAQ+EWYQ040~064)
h Фильтр (панель3)
i Отвод (панель3)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Общее представление:
Информация о блоках и о
дополнительном оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
▪ Где встраивается наружный блок в систему?
▪ С какими внутренними блоками и принадлежностями
сочетаются наружные блоки?
4.2 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: EW A Q 016 CA W P —H—
Код Пояснения
EW Чиллер
Код Пояснения
A/Y A=модель с воздушно-водяным теплообменом,
работающая только на охлаждение
Y=модель с воздушно-водяным теплообменом
и с тепловым насосом
Q Хладагент R410A
016 Класс мощности
CA Модельный ряд
W Электропитание: 3 ф, 400В
P/H Полный гидравлический блок
N Базовый гидравлический блок
—H— Зависит от дополнительного оборудования
4.3 О наружном блоке
Настоящее руководство относится к моноблочному чиллеру с
воздушным охлаждением. Блок предназначен для наружного
монтажа и может комбинироваться с фанкойлами в целях
кондиционирования воздуха. Кроме того, блок можно
задействовать для подачи воды в технологических процессах,
требующих ее охлаждения.
Блоки выпускаются в 7 стандартных типоразмерах с
номинальной производительностью от 16,8 до 63 кВт. Блоки
всех типоразмеров применяются только как охлаждающие
(EWAQ) или как блоки с тепловым насосом (EWYQ: охлаждение/
обогрев).
Блок рассчитан на работу в режиме обогрева при температуре
окружающей среды от –15°C до 35°C, а в режиме охлаждения –
от –15°C до 43°C.
Основными компонентами являются компрессор, воздушный
теплообменник и водяной теплообменник.
Компрессор обеспечивает циркуляцию хладагента по
теплообменникам.
▪ В режиме охлаждения хладагент переносит тепло,
отобранное у водяного теплообменника, в воздушный
теплообменник, где тепло выпускается в воздух.
▪ В режиме обогрева хладагент переносит тепло, отобранное у
воздушного теплообменника, в водяной теплообменник, где
тепло выпускается в воду.
4.4 Рабочий диапазон
Охлаждение
43
–5
–15
0
–10 0 5 20 25
LWE
T
A
A B C
D
B— —
Glycol
30%
B— —
Glycol
40%
T
A
Температура окружающей среды (°Cпо сухому
термометру)
LWE Температура воды на выходе из испарителя (°C)
OPB Дополнительное оборудование B— —
A Рабочий диапазон с дополнительной водой + гликолем
B Рабочий диапазон со стандартным количеством воды
