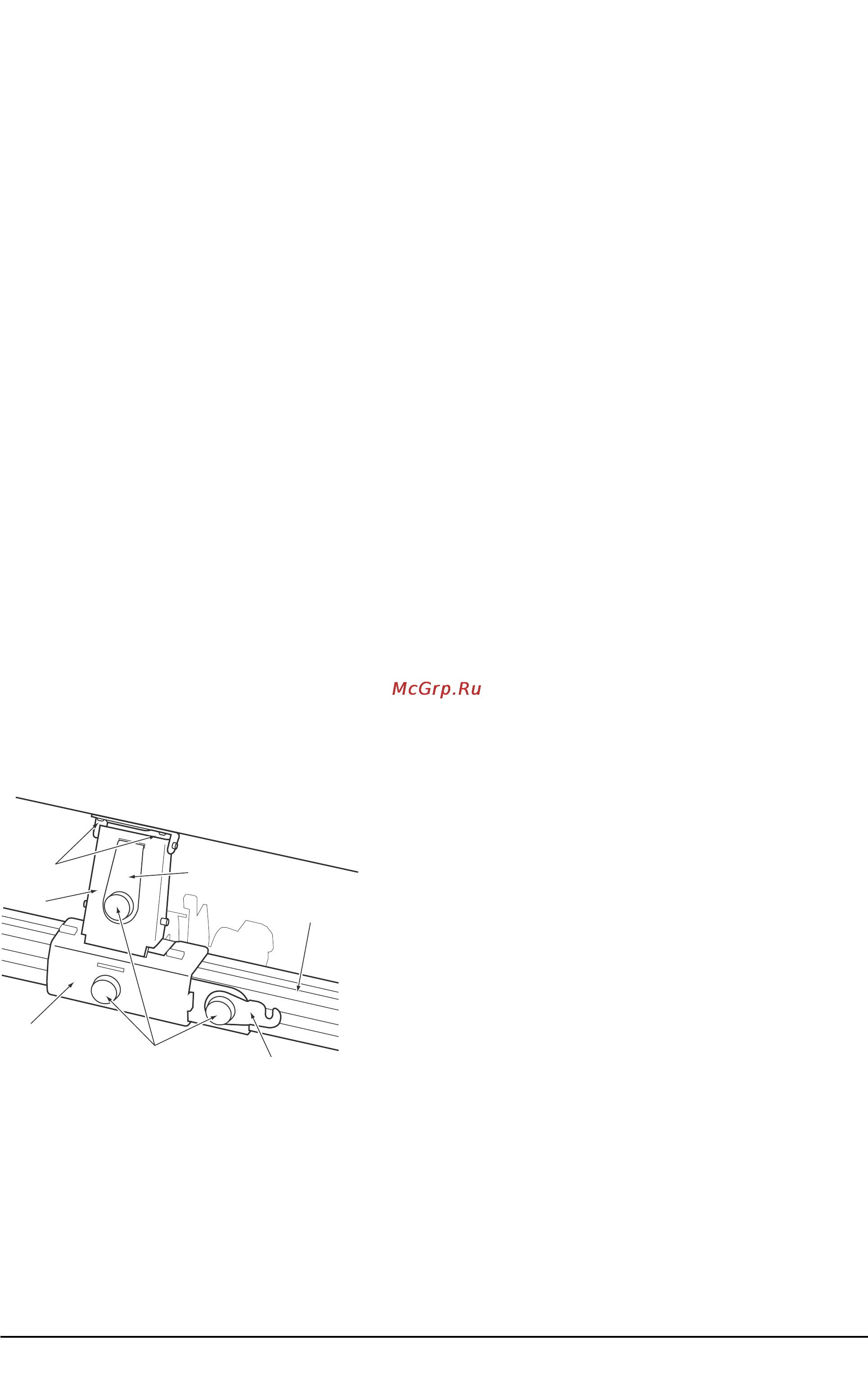

3 Ленточный контроллер При касании или проведении пальцем по ленте контроллера можно осуществить управление различными программами и параметрами эффектов в присоединенном модуле 4 Джойстик Перемещением джойстика вверх вниз влево вправо можно осуществить управление различными программами и параметрами эффектов в присоединенном модуле 5 Кнопки SW1 SW2 Данные кнопки можно использовать для управления различными программами и параметрами эффектов в присоединенном модуле а также включать отключать функцию блокировки джойстика или ленточного контроллера 6 Разъемы ТО MODULE ТО MODULE 2nd К данным разъемам подключается один конец коммутационного кабеля 8 а другой его конец подключается к порту ТО KYBD модуля По завершении коммутации вы сможете использовать клавиатуру джойстик ленточный контроллер и кнопки клавиатурного блока для управления модулем При использовании только одного модуля пользуйтесь разъемом ТО MODULE Некоторые модули могут не поддерживать все контроллеры клавиатурного блока 7 Коммутационный кабель Соединяет клавиатурный блок с модулем 8 Блок фиксатора Удерживает модуль на клавиатурном блоке Опорная стойка позволяет как удерживать модуль в наклонном положении для облегчения доступа к его органам управления так и устанавливать его горизонтально Кроме этого весь блок фиксатора может перемещаться в горизонтальном направлении по задней направляющей для смены местоположения модуля 9 Съемные панели При использовании одного модуля данные панели могут устанавливаться на клавиатурный блок для придания ему более привлекательного вида Блок фиксатора 1 Скоба Устанавливается на заднюю направляющую клавиатурного блока Она может перемещаться в горизонтальном направлении для смены местоположения модуля 2 Опорная стойка Поддерживает модуль в наклонном положении 3 Прижимная планка Фиксирует опорную стойку при установке модуля в наклонном положении Korg Keyboard Assembly 73 88 Руководство пользователя 3
