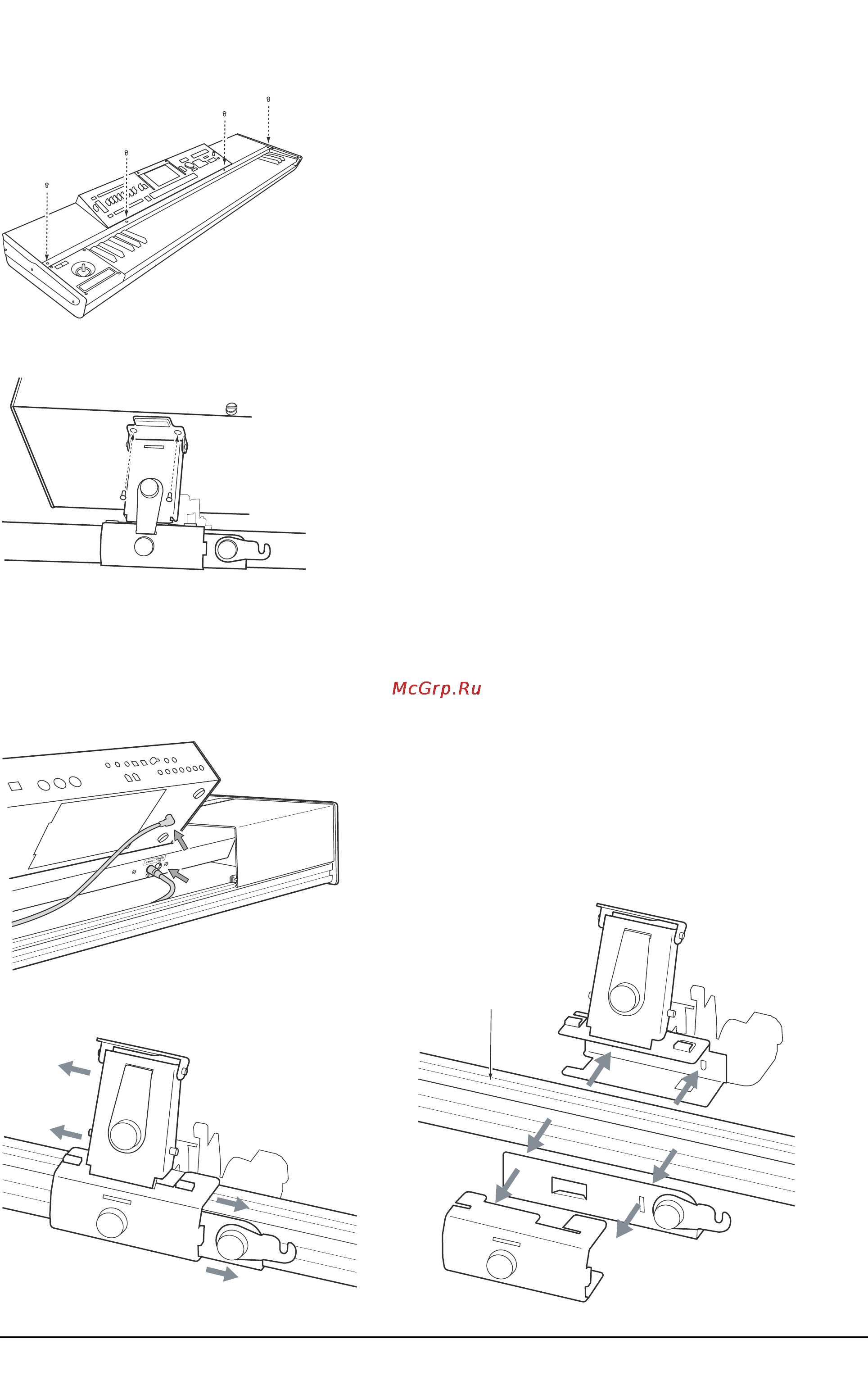

2 Правильно ориентируйте опорную планку как показано на рисунке и аккуратно поместите ее поверх модуля Совместите винтовые отверстия клавиатурного блока с винтовыми отверстиями опорной планки и пальцами наживите четыре винта Затем затяните их крестовой отверткой Philips Не затягивайте винты при несовпадении винтовых отверстий Этим можно повредить резьбу 3 Приподняв модуль одной рукой совместите винтовые отверстия модуля с винтовыми отверстиями опорной стойки Затем затяните крестовой отверткой Philips два винта В удаленные при снятии модуля 4 Подключите прилагаемый кабель Соедините L образный разъем кабеля с разъемом ТО KYBD модуля а другой разъем кабеля подключите к разъему ТО MODULE клавиатурного блока Если к разъему ТО MOD ULE подключен другой модуль используйте разъем ТО MODULE 2nd Прилагаемый кабель служит только для коммутации разъема ТО KYBD с разъемом ТО MODULE или ТО MODULE 2nd Не используйте его в других целях При использовании только одного модуля пользуйтесь разъемом ТО MODULE 8 Korg Keyboard Assembly 73 88 Руководство пользователя
