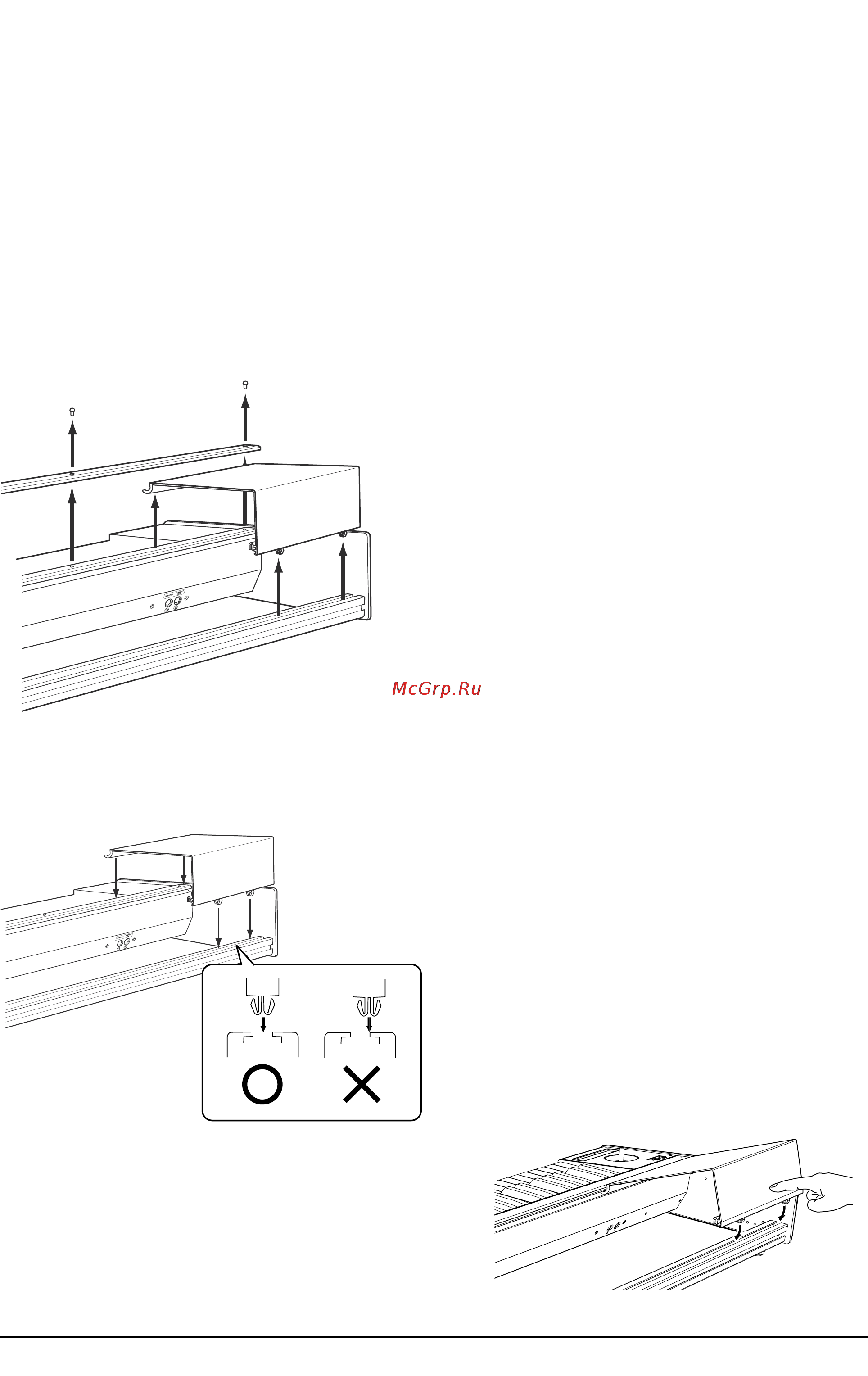

Как показано на рисунке опорная стойка скоба и защелка укрепленные на задней направляющей представляют собой блок фиксатора Выступы опорной стойки вставлены в пазы верхней части скобы для придания блоку жесткости Для крепления блока фиксатора закрепите опорную стойку горизонтальным вдвиганием ее слева в пазы скобы и затяните винт на скобе Дчя снятия блока фиксатора ослабьте винт и разъедините эти части перемещением скобы вправо Правильно ориентируйте соединяемые части Не пораньте руки об выступающие металлические части Съемные панели При использовании только одного модуля на клавиатурный блок можно установить декоративные съемные панели При использовании двух модулей их необходимо снять Как показано на рисунке лицевой край съемных панелей удерживается опорной планкой Тыльный край съемных панелей помещается в канал находящийся в верхней части задней направляющей клавиатурного блока Дчя снятия панелей сначала удалите опорную планку как указано в шаге 4 раздела Снятие модуля Установите опорную планку на место как указано в шаге 2 раздела Установка модуля Дчя установки панелей удалите опорную планку поместите тыльный край панелей в паз задней направляющей и установите опорную планку на место Замечание об установке панелей Совместите выступы съемной панели с пазом задней направляющей и нажмите на панель для ее установки на место Если нажать на панель при отсутствии совмещения ее выступов с пазом можно повредить выступы Если панель самопроизвольно открывается после установки см рис не сильно надавите не ее тыльную часть с целью попадания ее выступов в паз задней н аир ав ля юще й Korg Keyboard Assembly 73 88 Руководство пользователя 9
