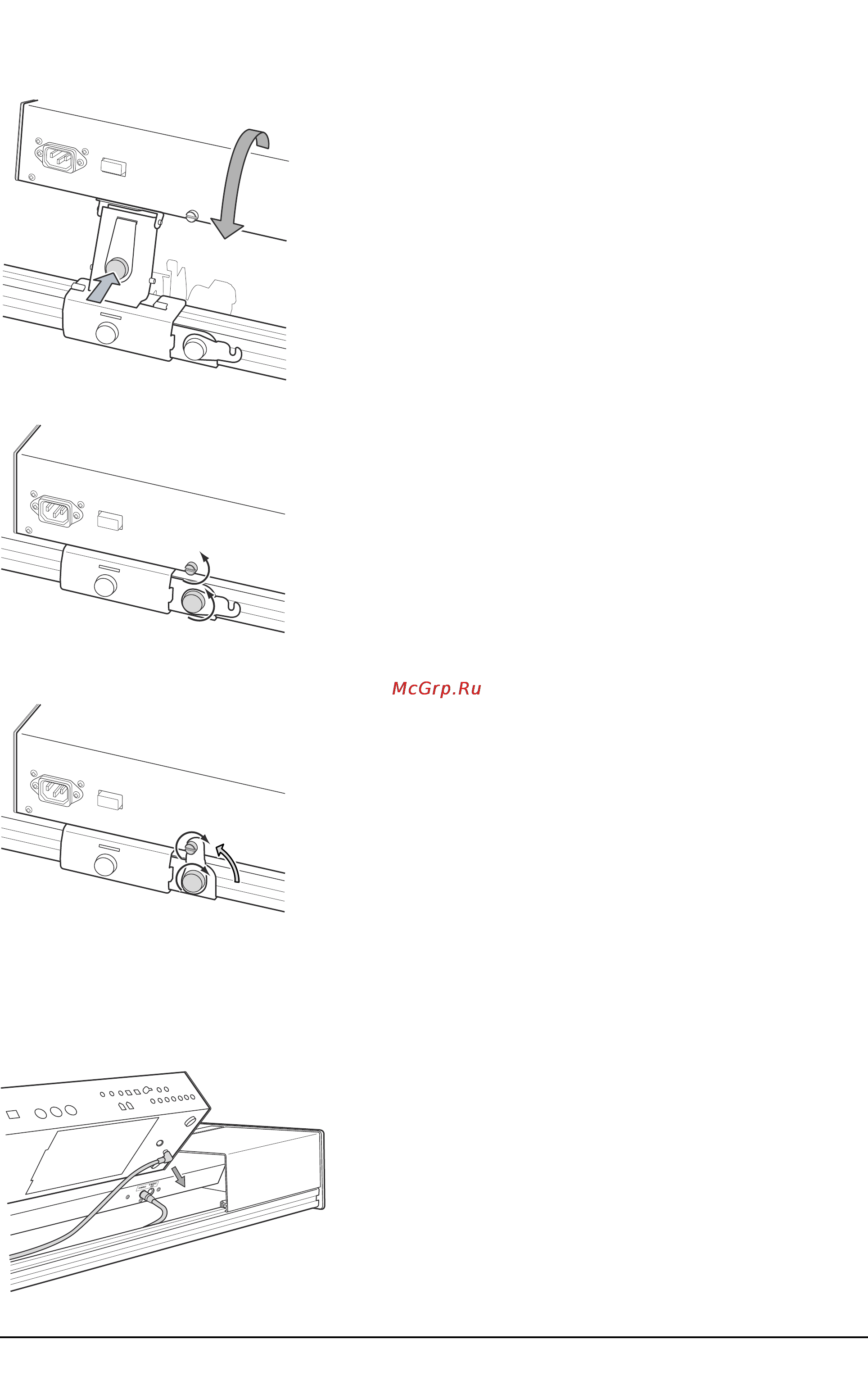

3 Как показано на рисунке слегка надавите на винт А крепящий прижимную планку к стойке затем удерживая модуль руками за тыльную панель аккуратно опустите его и уберите руки Модуль медленно встанет на место Будьте осторожны не защемите руку между клавиатурным блоком и модулем 4 Ослабьте винт на модуле и винт А фиксирующий защелку 5 Как показано на рисунке поверните защелку вертикально и заведите ее за головку винта на модуле Затем затяните оба винта Снятие модуля 1 Если модуль находится в горизонтальном транспортировочном положении поднимите его как описано в шагах 1 5 процедуры Подъем модуля 2 Отключите кабель Ь образный разъем от разъема ТО КУВО на днище модуля 6 Korg Keyboard Assembly 73 88 Руководство пользователя
