Korg MICROSTATION [16/80] Подключения

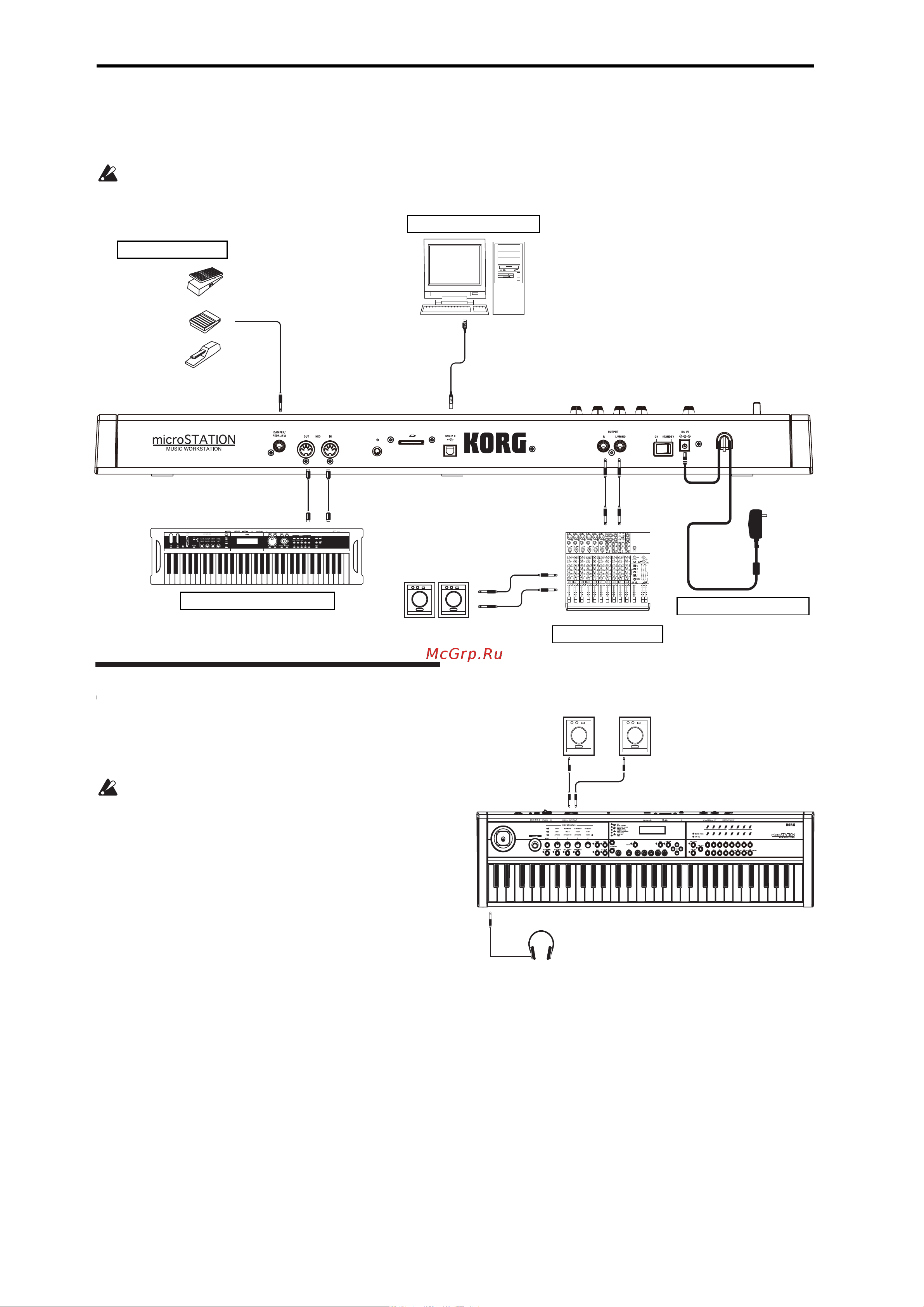

![Korg MICROSTATION [16/80] Подключения](/views2/1006831/page16/bg10.png)
12
Mixer
USB
AUDIO OUTPUT
R L/MONO
L/MONO R
Установка
Подключения
Подключения необходимо выполнять при отключенном питании. Имейте в виду, что неаккуратное выполнение
операций может стать причиной повреждения акустической системы и других сбоев в работе.
Подключение аудио
оборудования
В этом разделе описано подключение microSTATION к
аналоговому усилителю или микшеру.
При подключении к стерео усилителю имейте в
виду, что воспроизведение на высоких уровнях
громкости может привести к повреждению акусти-
ческой системы. Не повышайте уровень громкости.
Разъемы OUTPUT L/MONO и R
Все заводские тембры используют эти выходы.
1. Подключите выходы OUTPUT L/MONO и R к вхо-
дам активных мониторов или микшеру.
Если вы используете microSTATION в стереоформате,
используйте оба разъема L/MONO и R. Если вы ис-
пользуете microSTATION в моно формате, используй-
те только разъем L/MONO.
При воспроизведении через стереофонический уси-
литель или кассетный рекордер с внешним входным
разъемом, подключите microSTATION к разъемам
LINE IN, AUX IN или внешнему входу. (Используйте
кабель адаптера с соответствующим типом штекера.)
Наушники
1. При желании использовать наушники подключите
их к разъему для наушников microSTATION.
2. Для регулировки уровня громкости наушников по-
верните регулятор VOLUME.
Через разъем наушников на microSTATION будет пере-
даваться тот же сигнал, что и через разъемы OUTPUT
L/MONO и R.
Подключаемые педали и т.д.
Подключения к компьютеру
Назначаемая
педаль
Назначаемый
переключатель
Демпферная
педаль
Компьютер
Разъем MIDI OUT
Разъем MIDI IN
Разъем MIDI IN
Кабель MIDI
Разъем MIDI OUT
MIDI клавиатура
ВХОД
ВХОД
Выходы Monitor
Активные
мониторы и т.д.
Разъем блока питания
адаптера переменного
тока
К розетке
Аналоговый аудио выход
Подключение адаптера переменного тока
Активные
мониторы
ВХОДВХОД
PHONES
Наушники
Подключение к оборудованию MIDI
