Введение

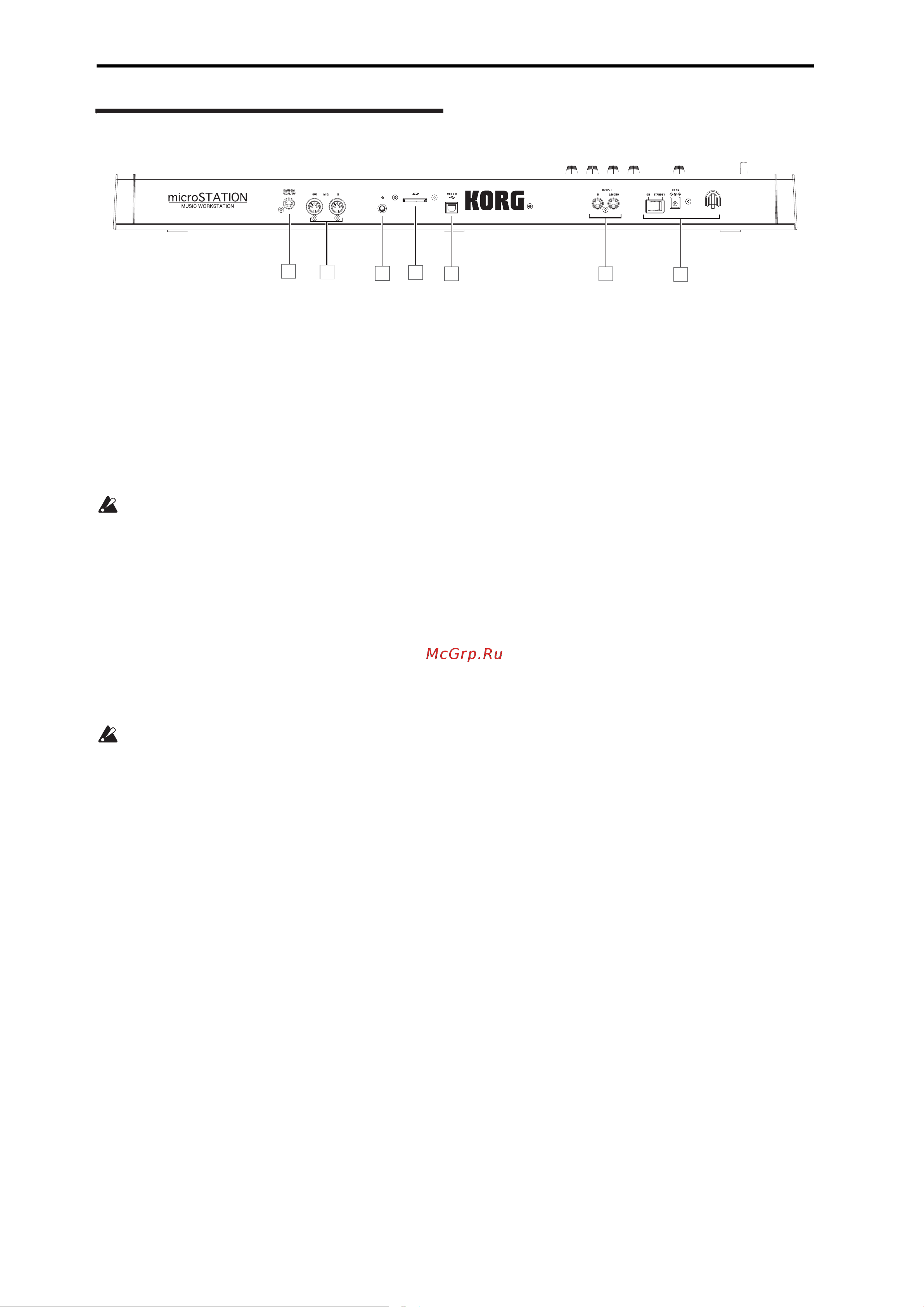

Задняя панель
1. Блок питания
Внимательно прочтите раздел «Включение/выключение
питания» на стр. 11 и следуйте всем описанным указаниям.
Выключатель питания
Предназначен для включения и выключения питания.
(стр. 11)
Разъем для подключения адаптера
К этому разъему подключается адаптер переменного тока.
( стр. 11)
Подключения необходимо выполнять при отключен-
ном питании. Имейте в виду, что неаккуратное вы-
полнение операций может стать причиной поврежде-
ния акустической системы и других сбоев в работе.
Крючок для кабеля
Используйте его для фиксации кабеля входящего в
комплект адаптера переменного тока. После подклю-
чения адаптера переменного тока закрепите кабель
вокруг крючка, расположенного на задней панели
microSTATION, так чтобы случайно не отключить кабель
питания. Оставьте немного свободной длины кабеля,
чтоб при необходимости вы смогли его выключить.
Более подробная информация дана в разделе «Подключе-
ния» на стр. 8 Краткого руководства пользователя.
Будьте аккуратны, не перегибайте кабель штекер
больше, чем необходимо.
2. Разъемы OUTPUT L/MONO и R
Являются главными стерео выходами. Для регулировки
уровня громкости поверните регулятор VOLUME. (стр.
12)
3. Разъем USB 2.0
Используйте этот разъем для подключения
microSTATION к компьютеру.
При запуске программного обеспечения цифровой рабо-
чей аудиостанции, microSTATION может использоваться
в качестве контроллера или звукового модуля MIDI.
Вы также можете использовать программу-редактор для
редактирования параметров microSTATION с компьюте-
ра, как при использовании плагина.
Примечание: Разъем USB microSTATION предназначен
только для передачи и приема MIDI данных.
4. Слот SD карты
Вы можете ставить SD карту памяти и использовать ее
для сохранения/загрузки программ microSTATION, ком-
бинаций или данных песни. (стр. 57)
5. Регулятор контраста
Данный регулятор предназначен для настройки контра-
ста экрана и оптимального просмотра из любого угла или
в любых условиях освещения.
6. Разъем MIDI IN, OUT
MIDI позволяет подключить microSTATION к компьюте-
ру или другому MIDI устройству для передачи и приема
нот, данных контроллера, настроек тембра и т.д. (стр.
14)
7. Разъем DMAPER/PEDAL/SW
К этому разъёму вы можете подключить демпферную
педаль, ножной переключатель и педаль. (стр. 13)
