B. Подключение к сетевому оборудованию
В этой схеме приемник-клиент и сервер соединяются друг с другом не напрямую, а подключаются
ксетевому оборудованию, как показано на рисунке справа. Для этой схемы подключения требуются два
патч-корда и два свободных порта сетевого оборудования:
1. Подключите один патч-корд к Ethernet на задней
панели сервера (см. раздел 2.3.2).
2. Подключите этот же патч-корд к свободному LAN-порту сете-
вого оборудования.
3. Подключите другой патч-корд к Ethernet на задней
панели приемника-клиента.
4. Подключите этот же патч-корд к свободному LAN-порту сете-
вого оборудования.
5. Включите электропитание сервера и приемника-клиента.
Также необходимо, чтобы было включено электропитание сетевого оборудования.
2. Подключение кабелем 3RCA — 3RCA
Подключите два штекера (красный и белый) кабеля 3RCA-3RCA к соответствующим по цветам аудио-
выходам на приемнике. Два штекера на другом конце кабеля подключите к соответствующим по цветам
аудиовходам на вашем телевизоре. Подключите третий штекер (желтый) кабеля к CVBS- прием-
ника, а штекер на другом конце кабеля — к композитному видеовходу вашего телевизора.
2 Перед началом эксплуатации
Подключение приемника-клиента осуществляется, если ваша модель приемника может выполнять
функцию сервера (см. раздел 1). В этом случае данный приемник-сервер (далее в тексте — сервер) будет
передавать контент приемнику-клиенту через локальную сеть.
!
ОБРАТИТЕ ВНИМАНИЕ!
1. Модельный ряд приемников-клиентов, совместимых с данным приемником, может быть расши-
рен. Актуальный список моделей смотрите на сайте gs.ru.
2. Для совместного использования приемника-клиента и сервера версии ПО приемников должны
быть актуальными. При необходимости обновите ПО сервера в соответствии с Руководством
пользователя (см. раздел 3.13).
3. Настройка приемников-клиентов и другие особенности использования описаны в соответствую-
щем Руководстве пользователя.
4. При использовании беспроводных сетей Wi-Fi возможно снижение качества принимаемого изо-
бражения, что связано с их пропускной способностью.
1. Схема подключения «клиент-сервер»
В зависимости от условий (расположение приемников в помещениях и расстояние между ними, нали-
чие готовой локальной сети и свободных разъемов сетевого оборудования) может быть применена та
или иная схема сетевого соединения приемников — прямое кабельное соединение или подключение
ксетевому оборудованию.
2.5.6 Подключение «клиент-сервер»
A. Прямое кабельное соединение

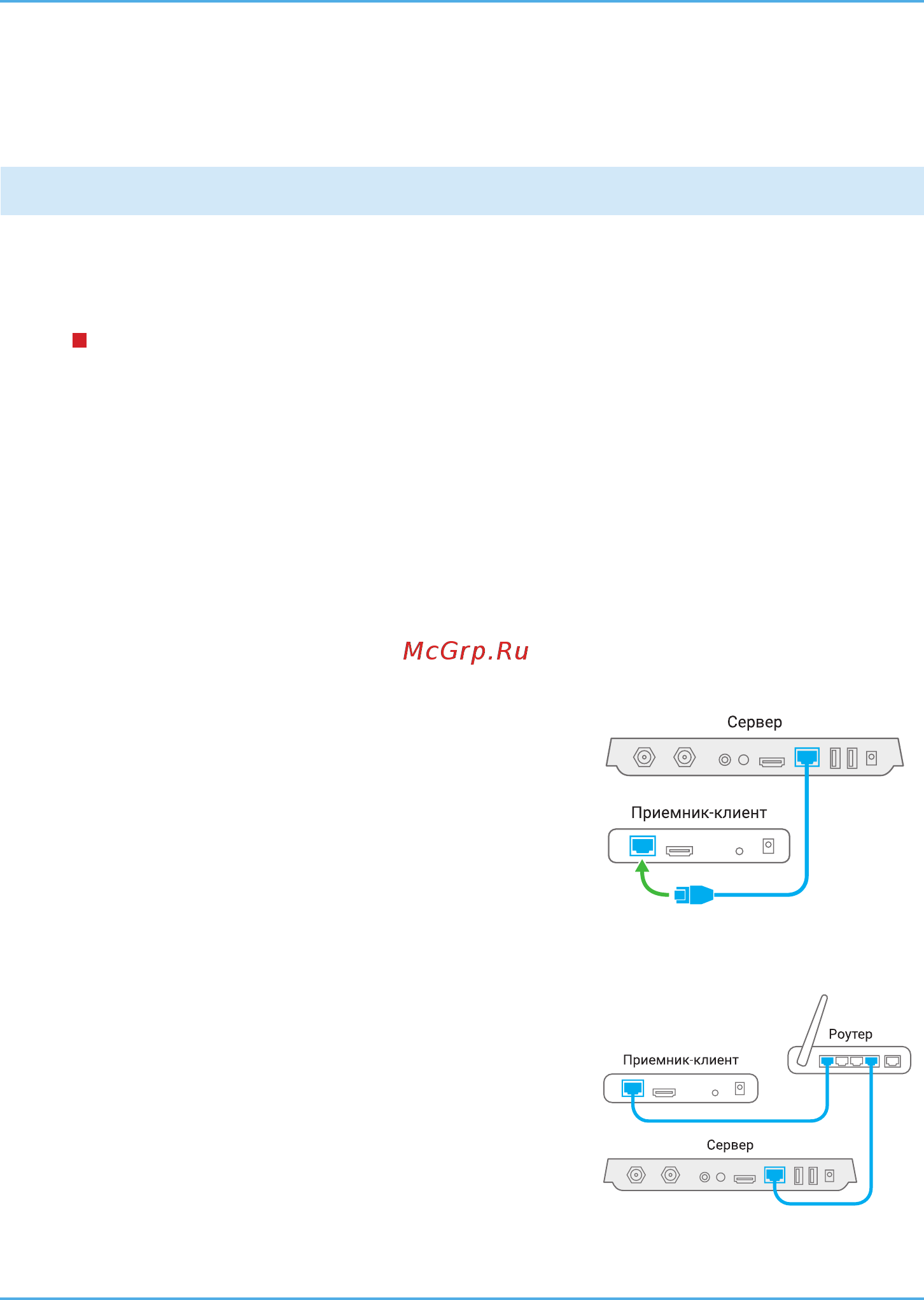

В этой схеме подключения приемники соединяются напрямую
патч-кордом, как показано на рисунке справа:
1. Подключите патч-корд к Ethernet на задней панели
сервера (см. раздел 2.3.2).
2. Подключите патч-корд к Ethernet на задней панели
приемника-клиента.
3. Включите электропитание сервера и приемника-клиента.
