Руководство по эксплуатации КM441 00 000 РЭ
13
КРЫШКИ ГОРЕЛОК

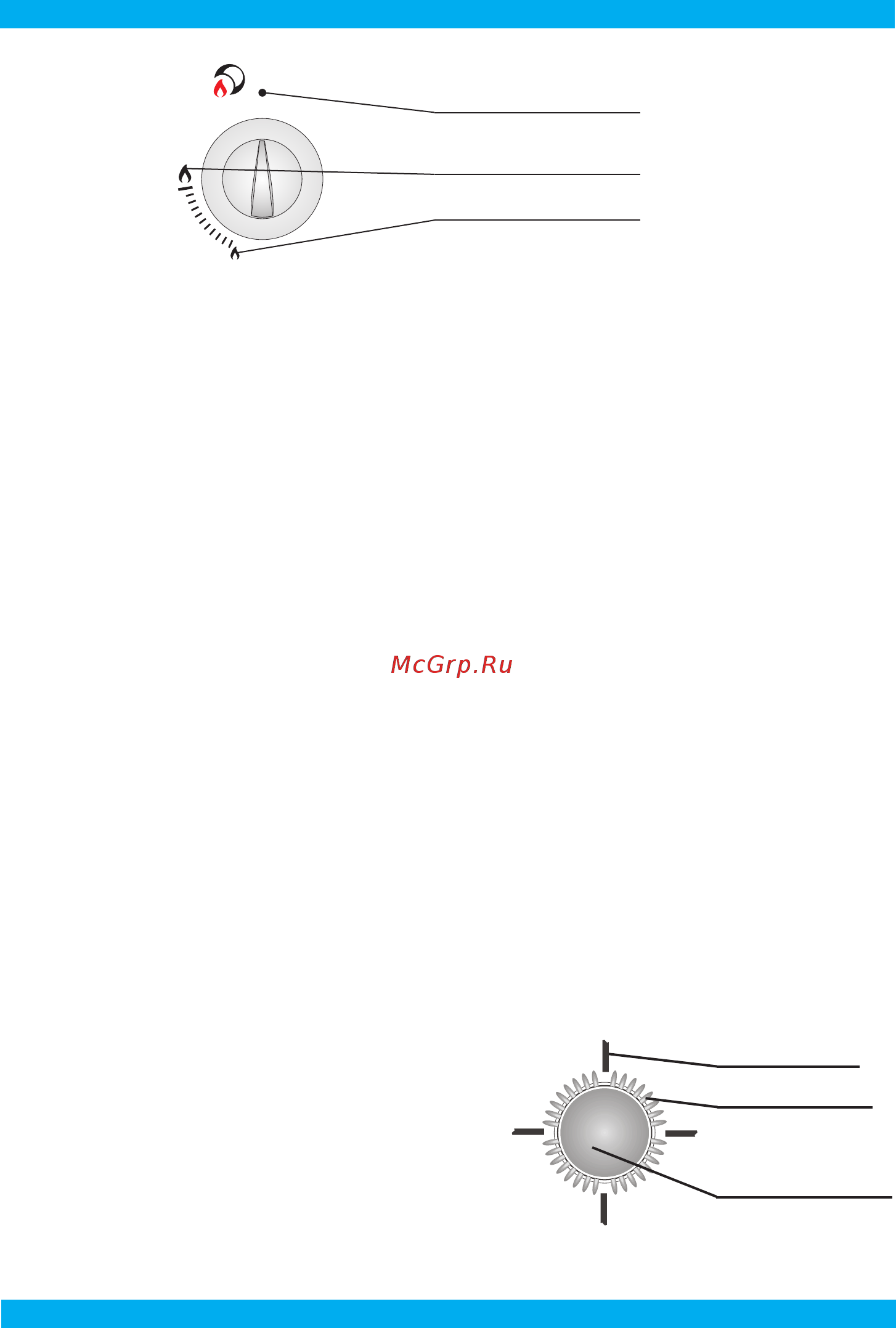

СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении, нажать на кнопку электророзжига
(для моделей плит с электророзжигом) или поднести огонь к горелке стола.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом поло-
жении (10...15) секунд, это необходимо для срабатывания устройства «газ-контроль».
4. Отпустить ручку и убедиться, что пламя не погасло.
5. Установить рукоятку в нужное Вам положение.
10.2. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА БЕЗ УСТРОЙСТВА «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «малое пламя».
2. Нажать на кнопку электророзжига (для моделей с электророзжигом) или поднести
огонь к горелке стола.
3. Установить рукоятку в нужное Вам положение.
Помните! При погасании пламени горелки (по любой причине) необходимо
установить рукоятку в положение «закрыто» и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Помните! В моделях плит с устройством «газ-контроль» стола при случай-
ном затухании пламени через 90 сек. произойдёт прекращение подачи газа
на горелку. Для повторного зажигания горелки повторите пункты раздела
«Зажигание горелки стола с устройством «газ-контроль».
11. КРЫШКИ ГОРЕЛОК
В целях улучшения эксплуатационных
характеристик плиты и для снижения обгорания
эмали на зубьях решётки необходимо
ориентировать крышку горелки повышенной
мощности (большая горелка) относительно
зубьев решетки согласно рисунку.
Большое пламя
Малое пламя
Кран закрыт
рис. 11
Язычки пламени
Крышка горелки
п о в ы ш е н н о й
мощности
Зубья решётки
рис. 12
