Darina L NGM521 01 [6/12] Установка и подсоединение
![Darina L NGM521 01 [6/12] Установка и подсоединение](/views2/1068603/page6/bg6.png)
Руководство по эксплуатации NGM521 00 000 РЭ
■ Плита отрегулирована для работы на сжиженном газе и должна подключаться к баллону
посредством гибкой подводки, через угловой штуцер или без него, и регулятора давления.
Баллон 1-5-2В ГОСТ15860-84. Регулятор давления РДСГ2-1,2 ГОСТ21805-94. Баллон,
гибкая подводка и регулятор давления в комплект поставки не входят.
■ При подсоединении для гибкой подводки должны быть соблюдены следующие
требования:
- резинотканевая трубка (ГОСТ8318-57 или ГОСТ9356-60)
должна уплотняться специальными зажимами (хомутами).
- специальный гибкий присоединительный рукав с
арматурой должен иметь сертификат соответствия и
документ, указывающий дату изготовления, срок службы и
замены;
- гибкая подводка должна быть доступена для осмотра по
всей длине;
- гибкая подводка не должна ничем пережиматься, иметь
перегибы и испытывать растягивающие усилия;
- если гибкая подводка имеет повреждения, она должна заменяться целиком, ремонт
недопустим.

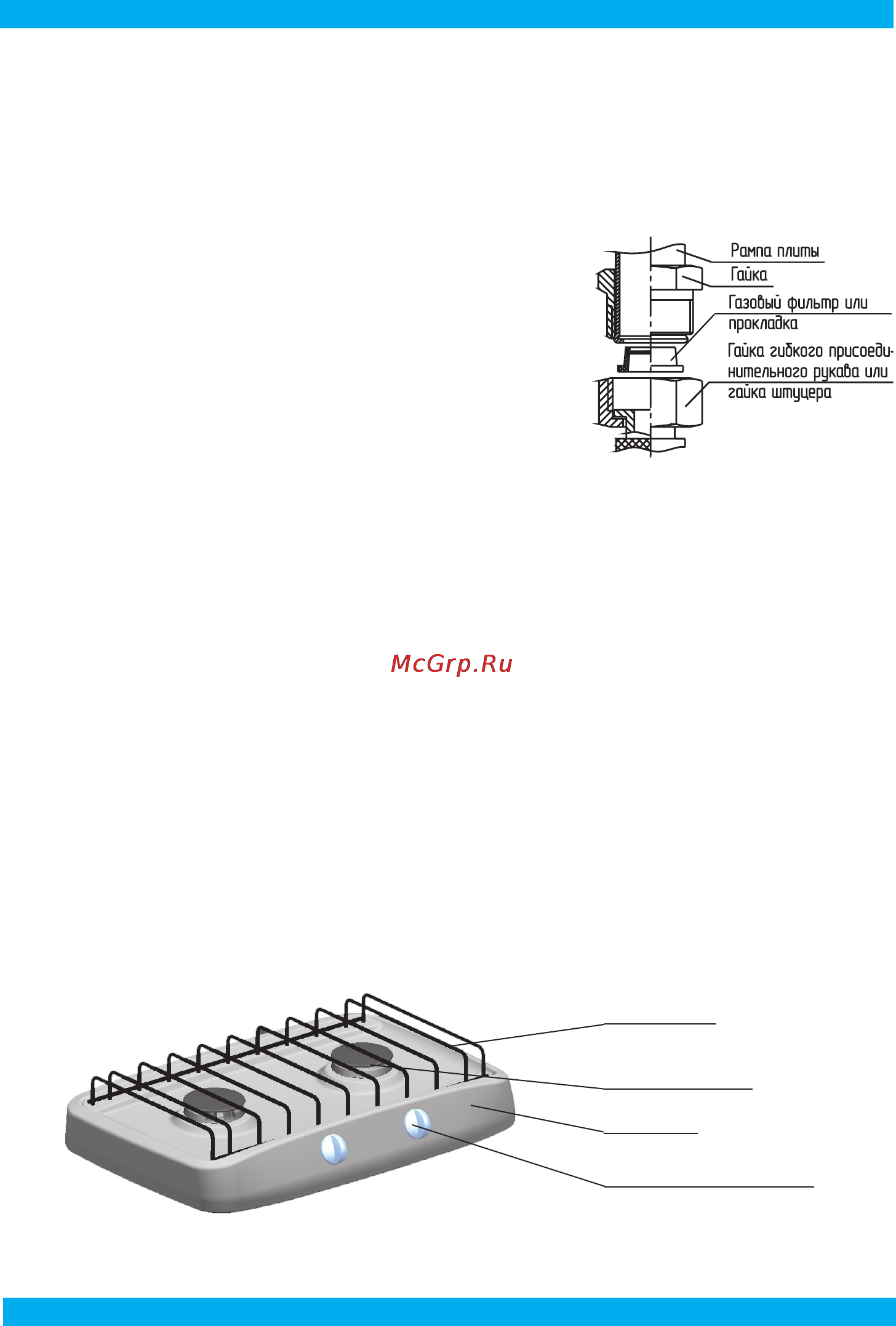

■ При подключении плиты (рис.1) для создания герметичности следует между рампой и
присоединительной гайкой установить:
- газовый фильтр для плиты модели NGM521 02;
- прокладку из комплекта углового штуцера для плиты модели NGM521 01.
Комплект углового штуцера или газовый фильтр находится в пакете с комплектующими.
■ Плита должна отстоять от поверхности стен не менее чем на 7 см.
■ Мебель, стоящая рядом с плитой, а также кухонные полотенца, шторы и т.п. должны на-
ходиться на безопасном расстоянии, исключающем их воспламенение.
рис. 1
рис. 2
горелка стола
корпус
рукоятка управления
крана
решётка
