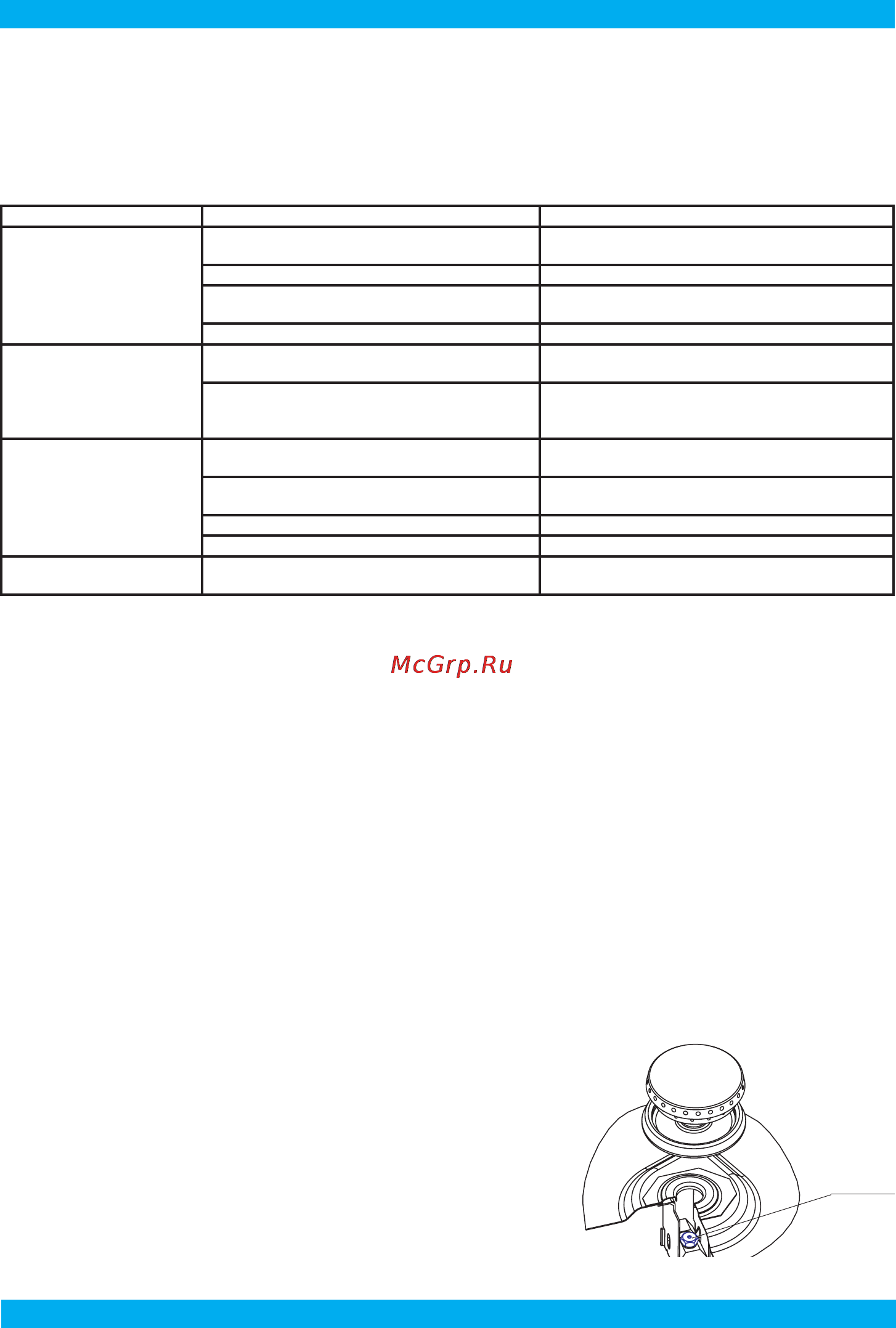

![Darina L NGM521 01 [9/12] Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое производится заменой сопел горелок и винтов малого пламени вмп для кранов с регули руемым вмп регулировкой расхода газа и осуществляется персоналом специализирован ных организаций установку сопел при сборке плиты и ее ремонте необходимо проводить в соответствие с таблицей 1](/views2/1068603/page9/bg9.png)
Руководство по эксплуатации NGM521 00 000 РЭ
7
Что происходит Причина Как устранить
1 . Не горит или плохо го-
рит горелка стола
- в каналы горелки попали посторонние
частицы (грязь или влага);
- прочистить и просушить горелку;
- горелка установлена с перекосом; - правильно установить горелку;
- засорилось сопло; - * тонкой проволокой или иголкой прочистить
сопло;
- слишком малое давление в сети. - обратиться в газоснабжающую службу.
2. Горелка горит напряжён-
но с отрывами пламени
- в каналы горелки попала грязь или влага. - уменьшить ручкой подачу газа до стабилизации
горения;
- прочистить отверстия в крышке горелки. Насухо
протереть крышку и верх горелки перед установ-
кой на место.
3. Не срабатывает
устройство
безопасности
- нет контакта в месте присоединения термо-
пары к крану;
- *подтянуть крепежные гайки;
- конец термопары неправильно выставлен в
пламени;
- * выставить положение термопары;
- неисправна термопара; - *заменить термопару;
- неисправен электромагнитный клапан. - *заменить электромагнитный клапан.
4. Клинит рукоятку управ-
ления крана
- выработалась смазка крана. - *смазать кран (смазка крана не реже 1 раза в
3 года).
* - работы выполняются сервисной службой.
■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое
производится заменой сопел горелок и винтов малого пламени (ВМП), для кранов с регули-
руемым ВМП регулировкой расхода газа и осуществляется персоналом специализирован-
ных организаций. Установку сопел при сборке плиты и ее ремонте необходимо проводить в
соответствие с таблицей 1.
■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с оформ-
ленными на концах воротниками для посадки сопел и установке их в газовые краны.
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.
Для замены сопел необходимо:
1. Перекрыть общий кран подачи газа, закрыть все краны
плиты;
2. Снять решетки стола, крышки горелок, верх горелок;
Заменить сопла на столе с помощью ключа с торцевой
головкой S=7, момент затяжки не более (2…3) Н·м;
Поставить новые сопла, при этом необходимо следить,
чтобы они были установлены в соответствии с таблицей 1
рис. 3
Сопло
Замена сопла
горелок стола
