9-5
Русский
Внутренняя сторона
Уплотнение
Наружная сторона
Встраиваемая
в стену труба
(Местная поставка)
Kрышка дла отверстия в
стене (Местная поставка)
Встраиваемая в стену труба
(Местная поставка)
Ø 65
Погруженный
Конец в Воду
Утечка
воды
Утечка
воды
Утечка
воды
Неправильно
Неправильно
Неправильно
Дренаж
Отвод воды
Водоудержание
Правильно

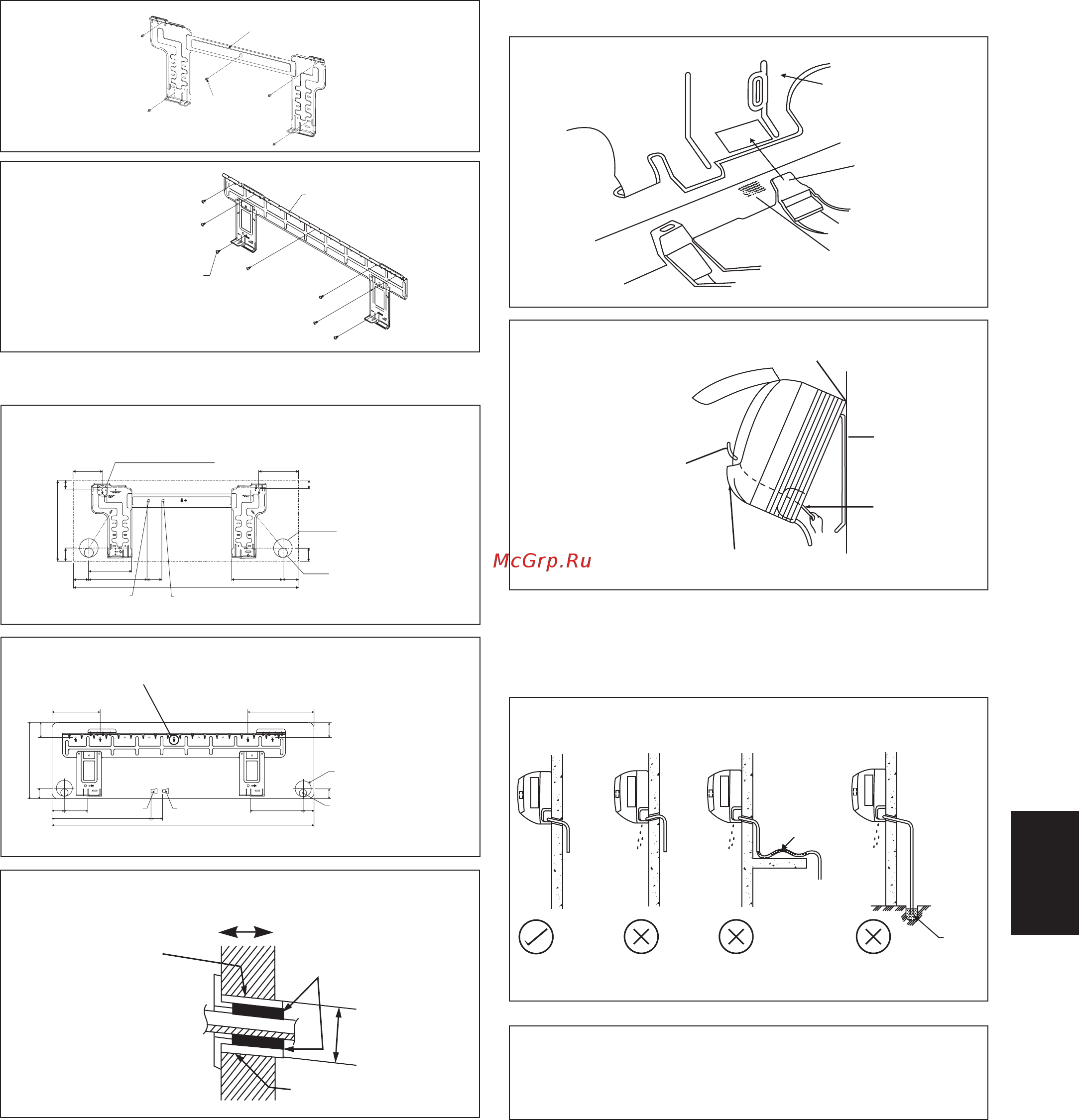

Сборка монтажной пластины
Убедитесь, что стена достаточно крепкая, чтобы выдержать
вес блока. В противном случае необходимо укрепить стену
пластинами, балками или стойками.
Для выравнивания по горизонтали используйте уровень и
закрепите модель FWT02/03/04 5 подходящими винтами, а модель
FWT05/06 – 7 винтами.
Если задний трубопровод слишком длинны, чуть ниже на внешней
стене просверлите шарошечной дрелью отверстие диаметром
65мм (см. рисунок).
Трубопровод отвода воды
Дренажная труба внутреннего блока должна быть установлена с
уклоном вниз для обеспечения беспрепятственного отвода воды.
Необходимо избегать ситуации, которые могут вызвать утечку воды.
Установка блока на монтажной пластине
Зацепите внутренний блок за верхнюю часть монтажной пластины
(Зацепите два крюка, расположенные на задней верхней части
внутреннего блока, за верхний край монтажной пластины). Убедитесь,
что крюки надежно зафиксированы на монтажной пластине,
перемещая ее влево и вправо.
Правила установки комнатного блока
Прицепите кулачковые захваты нижней рамы к установочной плате.
Правила снятия комнатного блока
Надавите на отмеченную область (в нижней части передней
решетки) для расцепления кулачков.
Установочная плата
Kрепежный винт
установочной платы
FWT05/06
! ОCTOPOЖHO
•
Не рекомендуется устанавливать как внутренний, так и
наружный блоки на высоте более 2000 м над уровнем моря.
Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры
конец газовой трубыконец жидкостной трубы
Сквозное отверстие в стене
Ø
65мм
Позиция дренажного шланга
«
Рекомендуемые позиции закрепления установочной платы
(всего 5 позиций)
104
141
30
46
56
181
800
55 207
52
153
46
30
288
Сквозное отверстие в стене
Ø
65мм
190
173
61
310
61
Позиция дренажного шланга
конец газовой трубыконец жидкостной трубы
48
45
580
1065
219
40
40
91
45
FWT05/06
« Рекомендуемые позиции закрепления установочной платы
(всего 7 позиций)
Все размеры указаны в мм
Установочная плата
Kрепежный винт
установочной платы
FWT02/03/04
FWT02/03/04
Установочная
плата
Ограничитель
Mетка
(задняясторона)
Днищевый
шпангоут
Передняя
решетка
Установочная
плата
Провода
межсоединений
Ручной крюк внутреннего блока здесь.
Направляющая дпя проводов
При предварительном
снятии изоляции с
проводов межсоединений
обматывайте оголенные
концы проводов
изоляционной лентой.
Все размеры указаны в мм
Пpocвepлитe Коничecким Свepлoм
9 IM-WMJW-0312(9)DKdenv_RU.indd 59 IM-WMJW-0312(9)DKdenv_RU.indd 5 1/31/20 4:32:12 PM1/31/20 4:32:12 PM
