2-6
KABELANSCHLUß
Modell
FWT02/03/04/05/06
Spannungsbereich**
220V – 240V/~/50Hz + !
Zuleitungskabelquerschnitt* mm
2
Adernanzahl
1,5
3
Empfohlene Sicherung A
2
WICHTIG : * Die in der Tabelle aufgeführten Daten sind als reine Information zu verstehen und sollten daher geprüft und
so ausgewählt werden, dass sie den örtlichen/nationalen Bestimmungen entsprechen. Außerdem hängt diese
von der Art der Installation und der Größe der Leitern ab.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem
Kontaktunterbrecher von mindestens 3mm.

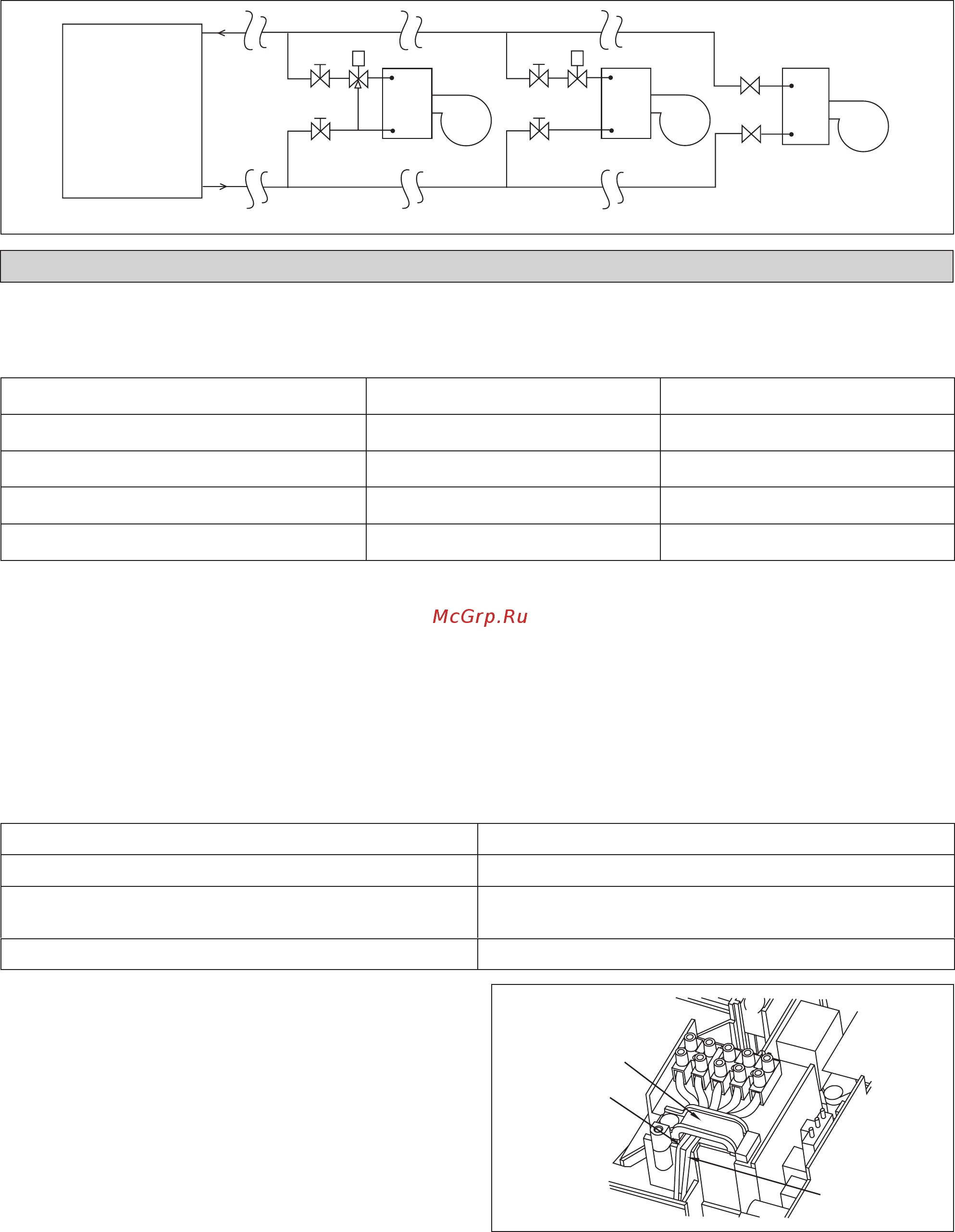

Wasserleitungsanschluss
Das Gerät für im Haus ist mit einem Anschlussgewinde für Wasserab- und –zufl uss ausgestattet. Es besitzt eine Entlüftung für Luftaustausch, die auf dem
Wasserzufl uss-Kopf montiert ist.
Ein 3-Wege Ventil wird benötigt, um das gekühlte Wasser ab- oder umzuleiten.
Wir empfehlen für im Freien, eine schwarze Stahlleitung, Polyuthren-Leitung, PVC-Leitung und Kupferleitung zu verlegen.
Alle Arten von Leitungen und Verbindungen müssen mit Polyurethan (äquivalent zum ARMAFLEX Typ) isoliert werden, um Kondensierungen zu
vermeiden.
Verwenden Sie bei der Installation keine verschmutzen oder beschädigten Leitungen.
Einige Hauptanschluss- Komponenten werden innerhalb des Systems benötigt, um die Kapazität und Wartung zu erleichtern, wie etwa bei Absperrhahn,
Ausgleichsventil, 2-Wege oder 3-Wege Ventil, Filter, Siebkörper etc.
Schieber
3-Weg Ventil
Schieber
2-Weg Ventil
Schieber
Kühler
Schieber
Gutes Controlling
Schlechtes Controlling
Schieber
FCU
FCUFCU
Sehr Schlechtes Controlling
Schieber
Alle Adern sind fest zu verdrahten.
Jeglicher Kontakt einer Elektrokabelader mit der
Kältemittelleitung, dem Kompressor oder anderen
beweglichen Teilen des Gebläsemotors ist zu vermeiden.
Die Anschlußdrähte an die Inneneinheit muss auf den
Drahtbügel eingeklemmt, wie in der Abbildung gezeigt
werden.
Das Stromkabel muss gleichwertig sein mit H07RN-F was
die Mindestforderung ist, und muss in einem Schutzrohr
verlegt werden.
•
•
•
•
Drahtklemme
Verbin-Dungskabel
Anschluss-Kabel
Die Kabelverbindung mit der Schalttafel wird im Schaltbild auf dem entsprechenden Klemmkasten angezeigt.
Die Standardschalttafel wird mit jeweils einem Überbrückungsschalter für VENTIL und HEIZEN geliefert. Das System muss
entsprechend der unten stehenden Überbrückungsschalter-Auswahl konfiguriert werden:
Beispiel: Wenn das Gerät den „Wärmepumpenmodus & Ventileinsatz” fährt, bleibt der Überbrückungsschalter HEIZEN
bestehen, während der Überbrückungsschalter VENTIL entfernt wird.
Überbrückungsschalter HEIZEN Überbrückungsschalter VENTIL
Kühlmodus & Ventileinsatz x
P
Kühlmodus & Ventilloser Einsatz x x
Wärmepumpenmodus & Ventileinsatz
PP
Wärmepumpenmodus & Ventilloser Einsatz
P
x
Dies ist ein möglicher Verdrahtungsverlauf. Je nach Kühlgerät kann er von diesem hier abweichen, wobei er den örtlichen
und nationalen Standards und Bestimmungen zu entsprechen hat.
