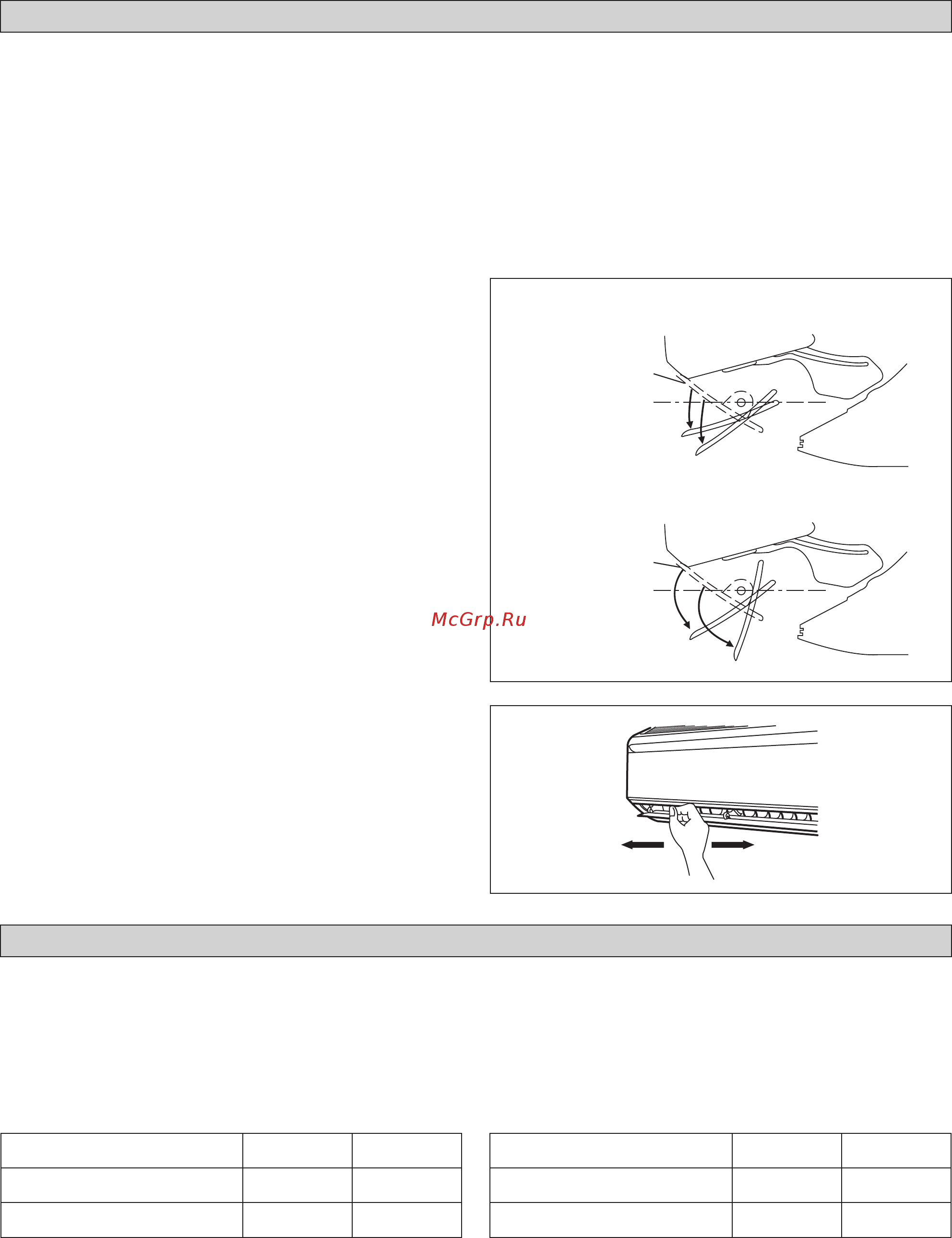

10-8
Nem Alma Modu
Havadaki nem oranı yüksek olduğunda ünite, nem alma
modunda çalışabilir. <MODE> düğmesine basın ve
<DRY> seçimini yapın.
Eğer oda sıcaklığı ayarlı sıcaklıktan 2°C/3,6°F daha
yüksekse, ayarlı sıcaklık ile oda sıcaklığı arasındaki fark
2°C/3,6°F değerine düşünceye kadar klima soğutma
modunda çalışır, bunun ardından nem alma modunda
çalışmaya geçer.
Eğer oda sıcaklığı ile ayarlı sıcaklık arasındaki fark
2°C/3,6°F değerinden azsa, klima doğrudan nem alma
modunda çalışmaya başlar.
Ünite, nem alma modundayken LOW (düşük) hızda
çalışacaktır.
Isıtma Modu (sadece ısı pompalı tip için)
Ünite soğuk çekiş ayarındayken, iç mekan fanı ancak
serpantin arzulanan sıcaklığa ulaştığında çalışmaya
başlayacaktır.
Fan modu ayarı olarak, ünite bir kez ON konumuna
getirilerek açıldığında iç mekan fanı sürekli olarak
çalışacaktır.
Ayarlı sıcaklığa ulaşıldığında iç ünite fanı, serpantin
yeterli sıcaklık sağlayamayacak sıcaklığıa gelene kadar
çalışacaktır.
Hava Akışı Kontrolü
Daha etkili bir hava akışı sağlamak için, manüel olarak
hava çıkış ızgarasını sola veya sağa ayarlayabilirsiniz.
Soğutma modu ile nem alma modunda, hava çıkış
panjurunu aşağı bakacak şekilde uzun sure tutmayınız.
Eğer bu şekilde çalıştırmaya devam ederseniz, panjur
üzerinde yoğunlaşma oluşabilir ve su damlamaya
başlayabilir.
Kanatçık ve Panjur Açıları İle İlgili Notlar
Ortalama soğutma kapasitesi YÜKSEK fan hızında
verilir.
Ünite ORTA (MEDIUM) ve DÜŞÜK (LOW) fan hızında
çalıştığında soğutma kapasitesi düşüktür.
•
•
•
•
•
•
•
•
•
•
•
SOĞUK, KURU ve FAN modunda
Çalışmayı
durdururken
Yüksek limit 55˚
Alt sınır 75˚
KLİMANIN ÇALIŞTIRILMASI
SICAK moddaSICAK modda
Çalışmayı
durdururken
Yüksek limit 70˚
Alt sınır 110˚
Kanatlar ve Panjur Açıları Notları
“SALINIM düğmesi” basıldığında, kanatların salınım
aralığı çalışma moduna göre değişir. (bkz. şekil).
DİKKAT
Kanatların açısını ayarlamak için her zaman bir uzaktan
kumanda kullanın. Salınım yaparken elle güç kullanarak
hareket ettirmeye çalışırsanız, mekanizma kırılabilir.
Panjurları ayarlarken dikkatli olun. Hava çıkışı içinde, bir
fan yüksek hızda dönmektedir.
•
•
•
ÇALIŞMA ARALIĞI
Çalıştırma Sınırları:
Isı taşıyıcı : Su
Su sıcaklığı : 4-10°C Soğutma , 35-50°C Isıtma
Maksimum su basıncı : 16 bar
Hava sıcaklığı : (aşağıdaki gibi)
Soğutma Modu
Ts: Kuru termometre sıcaklığı. Th: Islak termometre sıcaklığı.
Sıcaklık Ts °C/°F Th °C/°F
Asgari iç mekan sıcaklığı 19,0 / 66,2 14,0 / 57,2
Azami iç mekan sıcaklığı 32,0 / 89,6 23,0 / 73,4
Sıcaklık Ts °C/°F Th °C/°F
Asgari iç mekan sıcaklığı 15,0 / 59,0 -
Azami iç mekan sıcaklığı 27,0 / 80,6 -
Isıtma Modu
