3-5
Français
Fuite
d’eau
Rétention
de l’eau
Evacuation
d’eau de
condensation
plongé dans
l’eau
Drainage
Correct Mauvais
Fuite
d’eau
Fuite
d’eau
Mauvais Mauvais

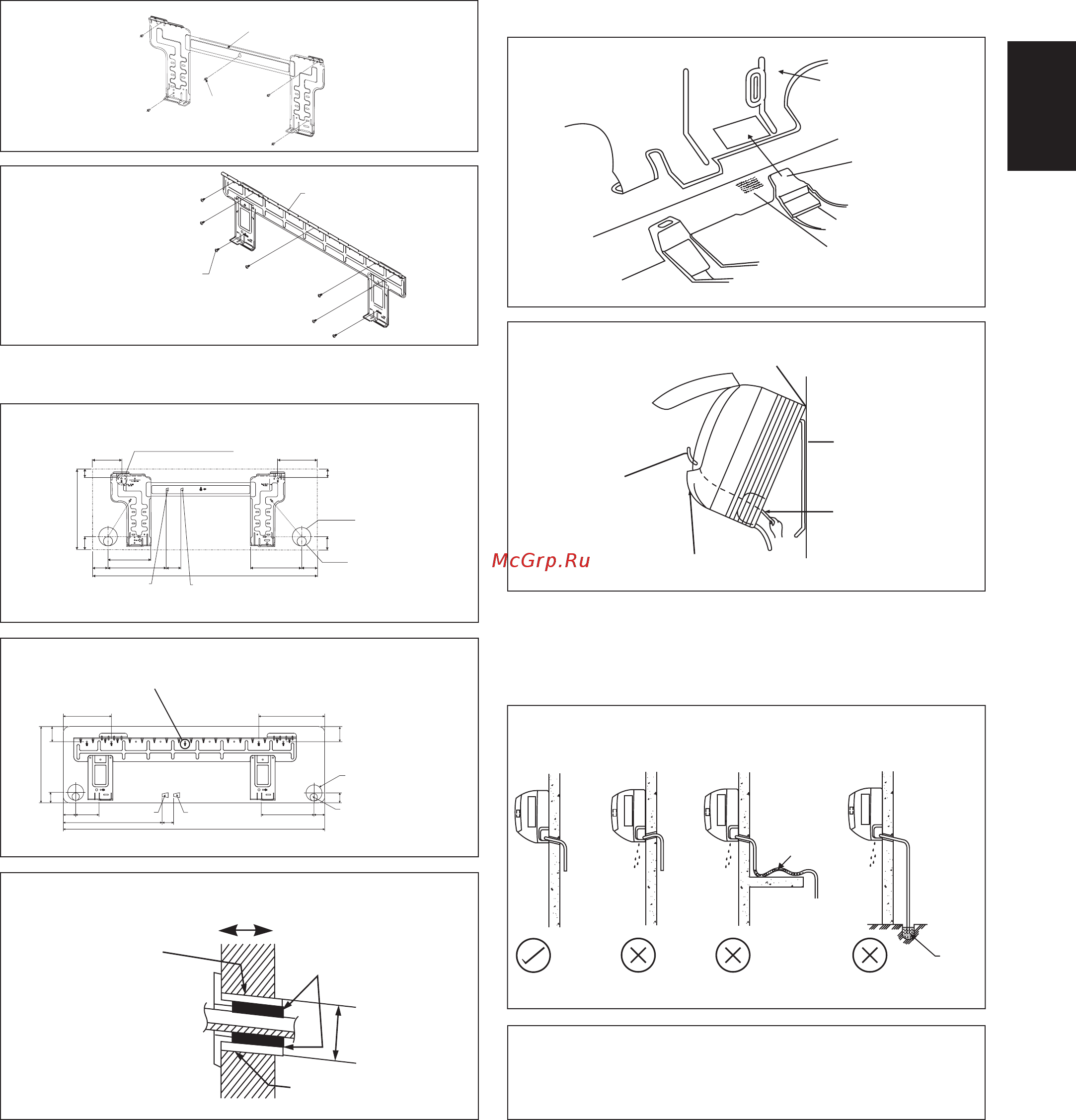

Montage De La Platine Support
S’assurer que le mur de support soit suffisamment résistant, pour
supporter le poids de l’unité et éviter toutes vibrations. Selon la
composition du mur, utiliser des vis chevilles appropriées pour la fixation
de la platine support.
Utilisez l'indicateur de niveau pour le montage horizontal, et fixez-le avec
5 vis adaptées pour FWT02/03/04 et 7 vis adaptées pour FWT05/06.
Dans le cas de sortie arrière des tuyauteries, percer le trou Ø 65mm pour
les canalisations à l’aide d’une scie cloche. Le trou aura une légère pente
vers l’unité extérieure (voir figure).
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être, dans la mesure
du possible, dirigé vers la sortie arriere des tuyauteries a travers le mur de
support. Evitez les situations susceptibles de causer une fuite d’eau.
Drainage De L’eau
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque de
montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.
Plaque de montage
Vis de fixation de la
plaque de montage
FWT05/06
Quand vous dénudez
en avance les fils
d’interconnexion,
recouvrez les
extrémités des fils
avec du ruban isolant.
Accrochez les crochets de l’appareil intérieur ici.
Plaque de
montage
Fils
d’interconnexion
Guide de fil
! AVERTISSEMENT
N’installez pas l’unité, intérieure comme extérieure, à
une altitude supérieure à 2 000m.
Trou Avec Perceuse En Cône
Intérieur
Ø 65
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
Tube noyé dans le mur
(À se procurer sur place)
Extérieur
Calfatage
Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
Trou percé dans le mur à Ø 65mm
Position du tuyau d’évacuation
«
Points de fixation de la plaque de montage recommandés
(5 points en tout)
104
141
30
46
56
181
800
55 207
52
153
46
30
288
Trou percé dans le mur à Ø 65mm
190
173
61
310
61
Position du tuyau d’évacuation
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
48
45
580
1065
219
40
40
91
45
FWT05/06
« Points de fixation de la plaque de montage recommandés
(7 points en tout)
Plaque de montage
Attache
Châssis inférieur
Repère (à l’arrière)
Grille frontale
Toutes les dimensions sont données en mm
Plaque de montage
Vis de fixation
de la plaque de
montage
FWT02/03/04
FWT02/03/04
Toutes les dimensions sont données en mm
