115
Türkçe
115

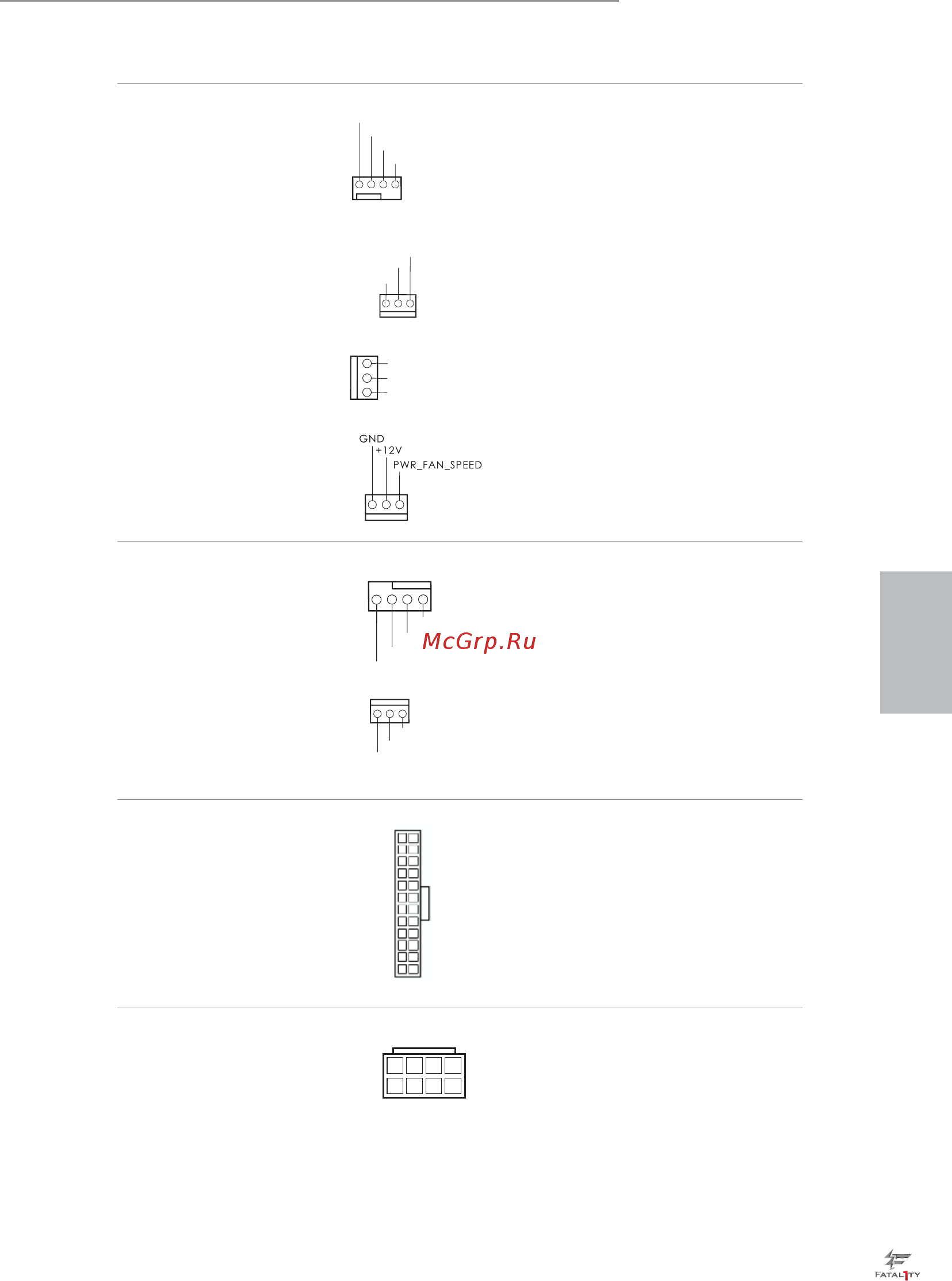

Fatal1ty X99X Killer Series
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 25)
(3-pin CHA_FAN2)
(bkz sf.1, No. 24)
(3-pin CHA_FAN3)
(bkz sf.1, No. 12)
(3-pin PWR_FAN1)
(bkz sf.1, No. 35)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın. CHA_
FAN fan hızı UEFI veya
F-Stream yoluyla kontrol
edilebilir.
CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 4)
(3-pin CPU_FAN2)
(bkz sf.1, No. 6)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 9)
Bu anakart, 24-pin ATX
güç bağlayıcısı sağlam-
aktadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin 13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 3)
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
12
1
24
13
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
