![ASRock Fatal1ty X99X Killer [92/192] Русский](/views2/1686123/page92/bg5c.png)
88
Русский
88

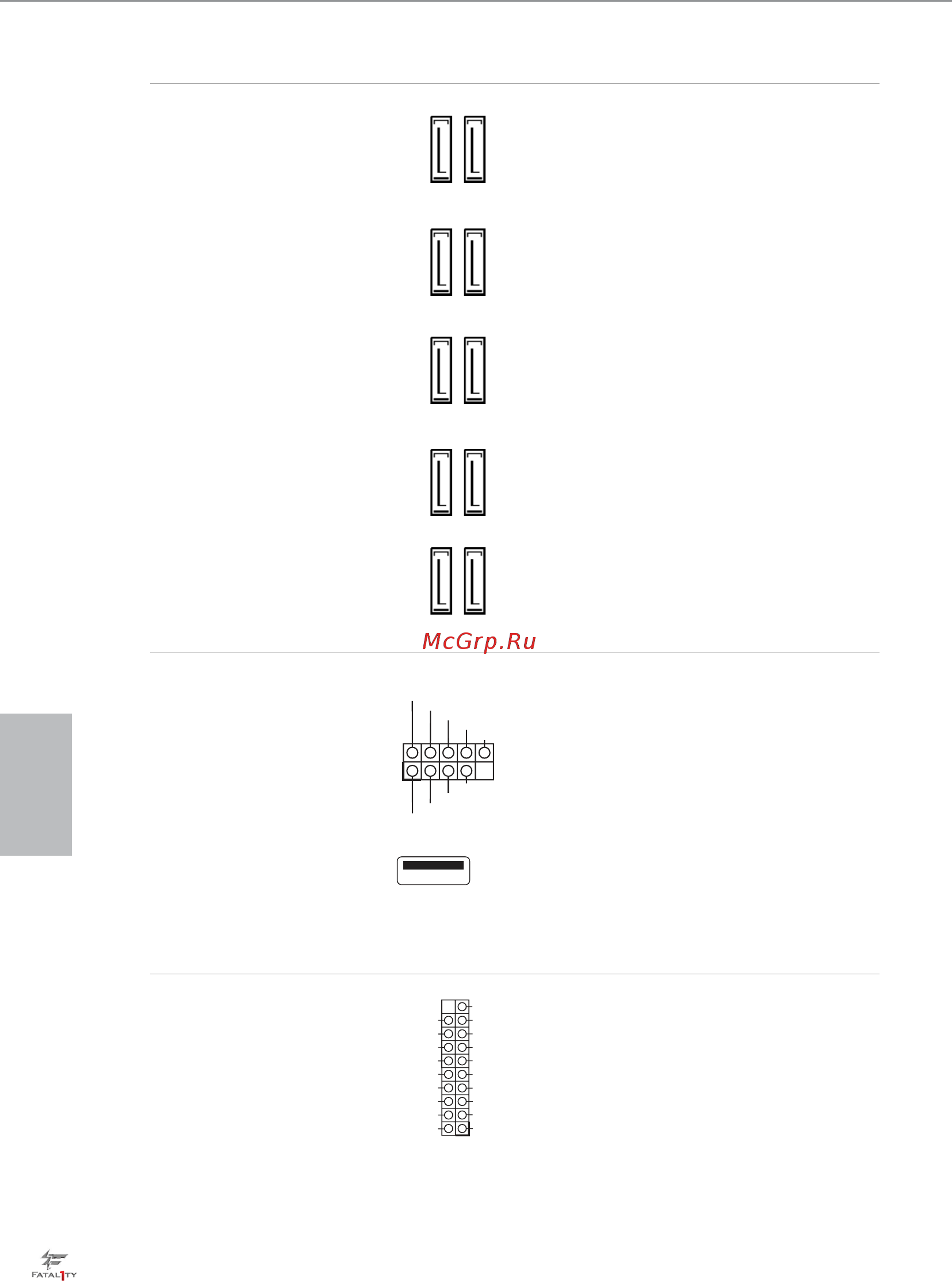

Разъемы Serial ATA3
(SSATA3_0_1:
См. стр. 1, № 13)
(SSATA3_2_3:
см. стр. 1, № 14)
(SATA3_0_3:
См. стр. 1, № 15)
(SATA3_1_4:
см. стр. 1, № 16)
(SATA3_2_5:
см. стр. 1, № 17)
Эти десять разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гб/с. Если на задней панели
ввода-вывода подключен порт
eSATA, внутренний SSATA3_3
не работает. Если разъем Ultra
M.2 Socket занят, внутренний
SSATA3_2 не работает.
* Поддержка RAID только на
портах SATA3_0 ~ SATA3_5.
Колодки USB 2.0.
(9-контактная, USB3_4)
(См. стр. 1, № 26)
(9-контактная, USB5_6)
(См. стр. 1, № 27)
(USB7)
(См. стр. 1, № 8)
Кроме двух портов USB 2.0,
на панели ввода- вывода на
материнской плате также
есть две колодки и один порт.
Каждая колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0
(19-контактная,
USB3_5_6)
(См. стр. 1, № 11)
USB3_7_8)
(См. стр. 1, № 10)
Кроме шесть портов USB 3.0
на панели ввода- вывода на
материнской плате также есть
Два колодка. Каждая колодка
USB 3.0 может поддерживать
два порта.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
