138
日本語
138

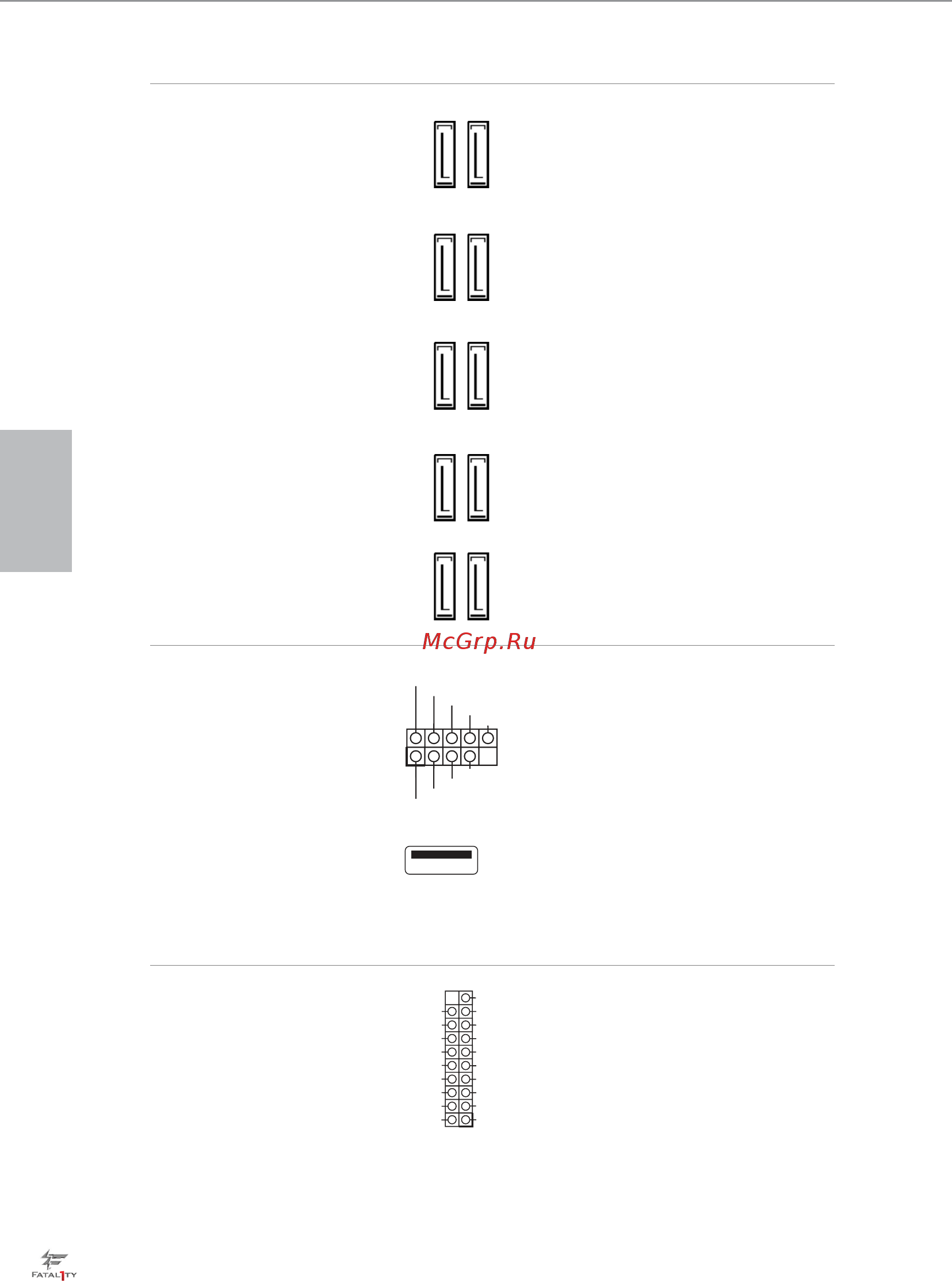

シリアル ATA3 コネクタ
ー
(SSATA3_0_1:
p.1、No. 13 参照）
(SSATA3_2_3:
p.1、No. 14 参照）
(SATA3_0_3:
p.1、No. 15 参照）
(SATA3_1_4:
p.1、No. 16 参照）
(SATA3_2_5:
p.1、No. 17 参照）
これら 10 個 の SATA3 コ
ネ ク タ は 、最 高 6.0 Gb/s
のデータ転送速度で内
部ストレージデバイス用
の SATA データケーブ
ルに対 応します。 eSATA
ポートが背面 I/O に接続
されている場合は、内部
SSATA3_3 は機 能しませ
ん。 ウルトラ M.2 ソケッ
トが使用されている場合
は 、内 部 SSATA3_2 は機
能しません。
* RAID に対応するのは
SATA3_0 ~ SATA3_5 ポー
ト上だけです。
USB 2.0 ヘッダ ー
（9 ピン USB3_4）
（p.1、No. 26 参照）
（9 ピン USB5_6）
（p.1、No. 27 参照）
(USB7)
（p.1、No. 8 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザ ー ボ ードには 2 つの
ヘッダ ーと 2 つ の ポ ート
が装備されています。 各
USB 2.0 ヘッダーは、2 つ
の ポ ートをサ ポ ートでき
ます。
USB 3.0 ヘッダ ー
（19 ピン USB3_5_6）
（p.1、No. 11 参照）
（19 ピン USB3_7_8）
（p.1、No. 10 参照）
I/O パネルの 6 つの
USB3.0 ポートに加えて、
このマザーボードには 2
つのヘッダーが装備され
ています。 各 USB 3.0 ヘッ
ダーは、2 つ の ポ ートをサ
ポートできます。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
