23
КОМПЛЕКТАЦІЯ
1. Водонагрівач у зборі – 1 шт.
2. Кронштейни кріплення (закріплені на корпусі апарата) - 1 комплект
3. Анкерні болти с гаками – 1 комплект
4. Запобіжний клапан - 1 шт.
5. Зливальна трубка - 1 шт.
6. Інструкція з експлуатації – 1 шт.
7. Гарантійний талон – 1 шт.
8. Упаковка (поліетиленовий пакет + коробка) – 1 шт.

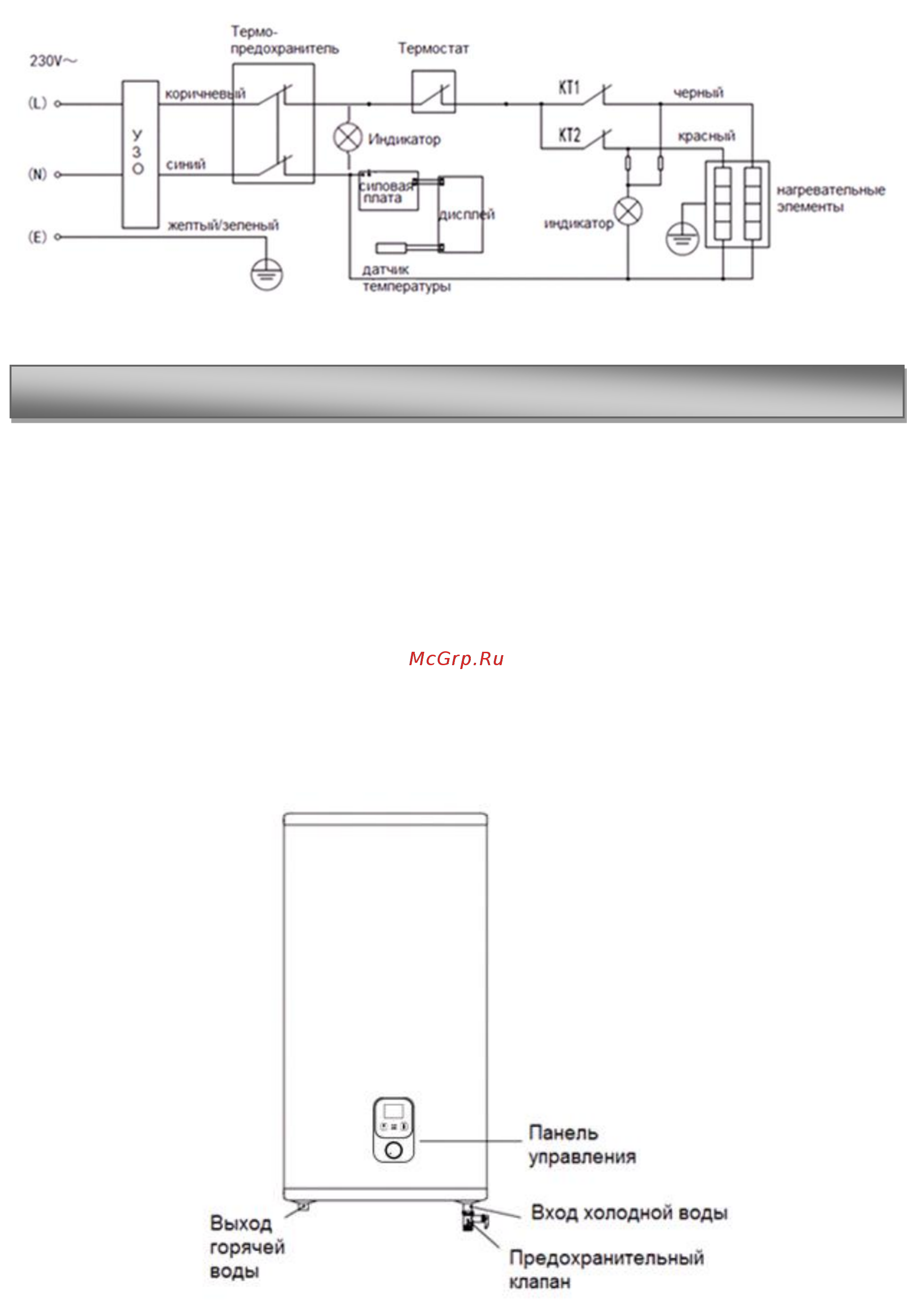

2. Будова і назви основних деталей, комплектація
