24
Водонагрiвач повинен експлуатуватися в примiщеннях з наступними клiматичними
умовами:
-температура оточуючого повiтря вiд 1 до 40° С;
-відносна вологість повітря - не більше 95%.
Монтаж приладу здійснюється покупцем власним коштом.
Виробник не несе відповідальності за неполадки, викликані неправильним встановленням
та зневажливим ставленням до рекомендацій цієї інструкції, а саме:
а) Встановлення рекомендується здійснювати з допомогою фахівців, що мають необхідну
кваліфікацію.
б) Запобіжний клапан, що входить у комплект поставки, не можна заглушати або
замінювати.
в) Електричне з’єднання повинне здійснюватися відповідно до правил розділу «3.3.
Електричне з’єднання».
г) Водонагрівач повинен бути надійно закріплений на стіні, що зможе витримати його вагу.
Щоб зменшити втрати тепла по довжині труб, апарат варто встановлювати якнайближче до
місця споживання гарячої води.
Для полегшення догляду за апаратом варто залишити місце для вільного доступу до
електричних частин (приблизно 0,5 м). Крім того, рекомендується встановлювати
водонагрівач на відстані 20-25 см від стелі та прилягаючих стін.
3.1 Кріплення моделі

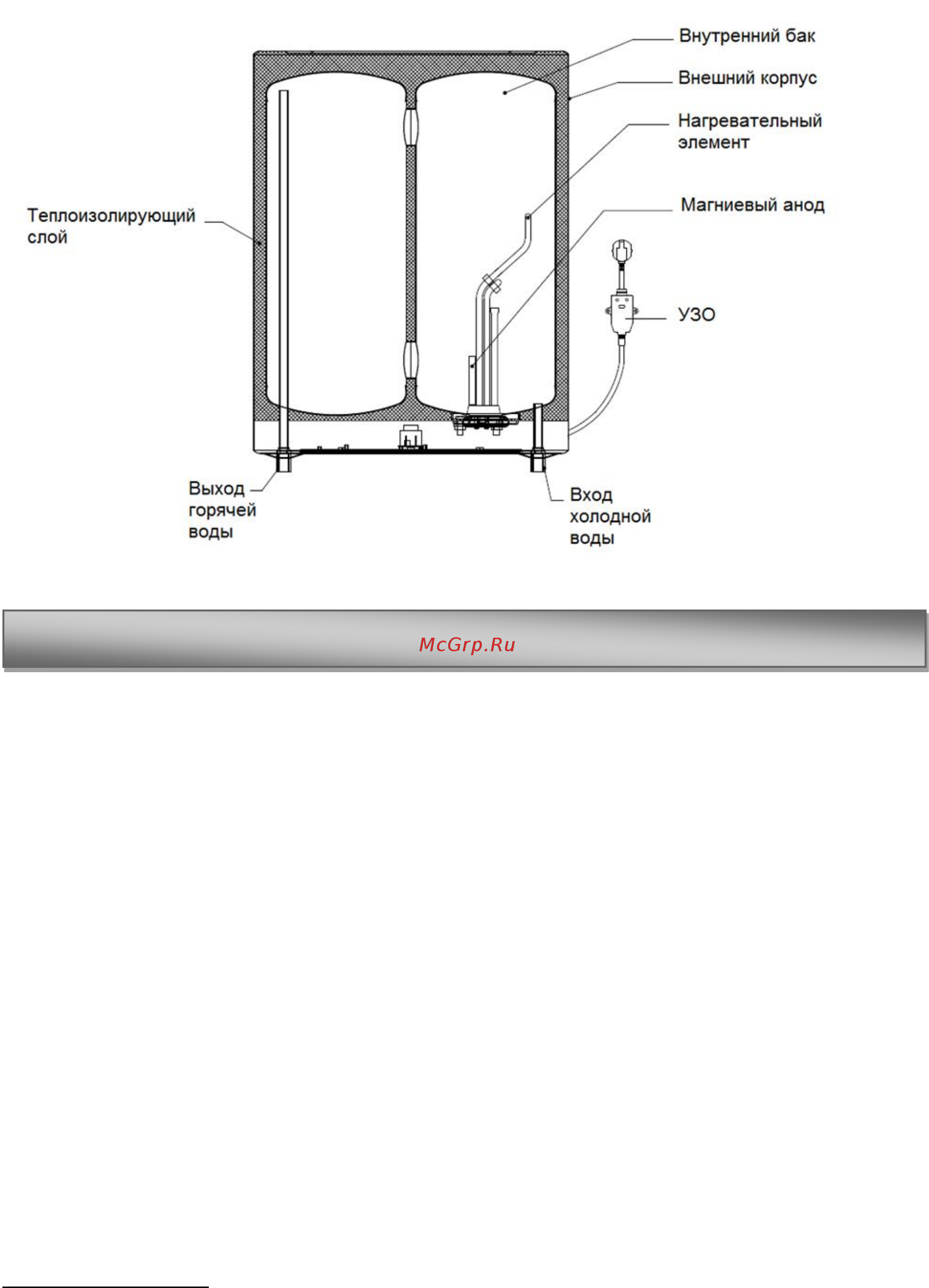

Ця модель водонагрівача допускає як вертикальний, так і горизонтальний варіант монтажу
залежно від того, чому надає перевагу користувач.
1. Увага! Горизонтальний варіант встановлення можливий лише патрубками вліво,
так, як показано на малюнку нижче. Монтаж патрубками вправо неприпустимий!
3. Монтаж
