25

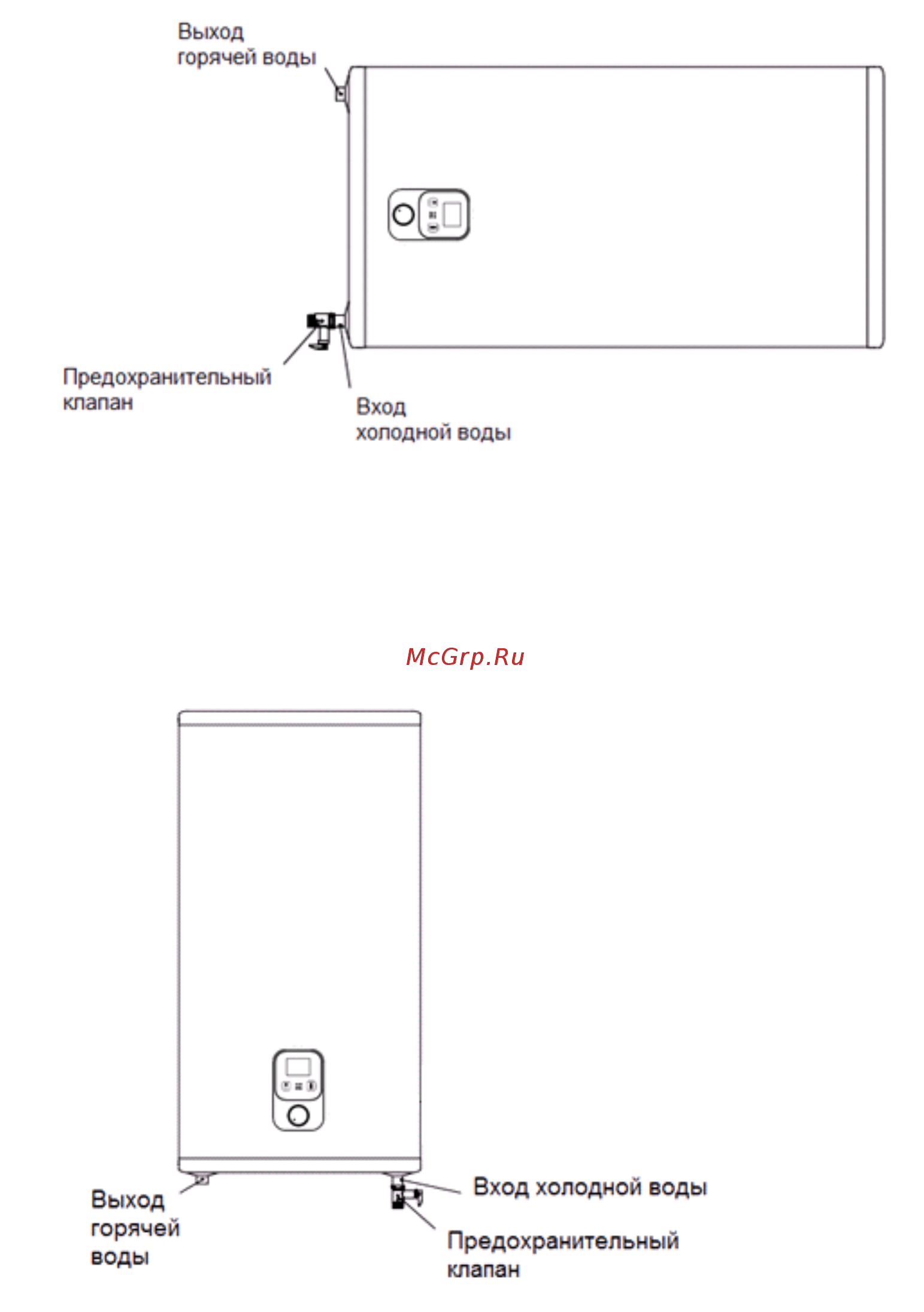

При горизонтальному варіанті встановлення підведення холодної води здійснюється до
нижнього патрубка водонагрівача, у цьому випадку запобіжний клапан з комплекту
приладу встановлюється на нижній патрубок. Відведення нагрітої води до споживачів
здійснюється через верхній патрубок (див. малюнок нижче).
2. При вертикальному варіанті встановлення апарату підведення холодної води
здійснюється до ПРАВОГО патрубка водонагрівача, і запобіжний клапан
встановлюється на цей ПРАВИЙ патрубок. У цьому випадку відведення нагрітої
води до споживачів здійснюється через ЛІВИЙ патрубок (див. малюнок нижче).
Неправильний вибір патрубків для відведення / відведення води та помилкове
підключення спричиняє порушення нормальної роботи водонагрівача, призводить до
виходу його з ладу та може завдати шкоди здоров’ю та майну користувача!
a)Виберіть підходяще місце, відповідно до зазначеного розмірами. Електродрилем
просвердлыть отвори під анкерні болти діаметром 12 мм і під гвинти-саморізи; глибиною
100 мм Отвори повинні розташовуватися на одному рівні.
