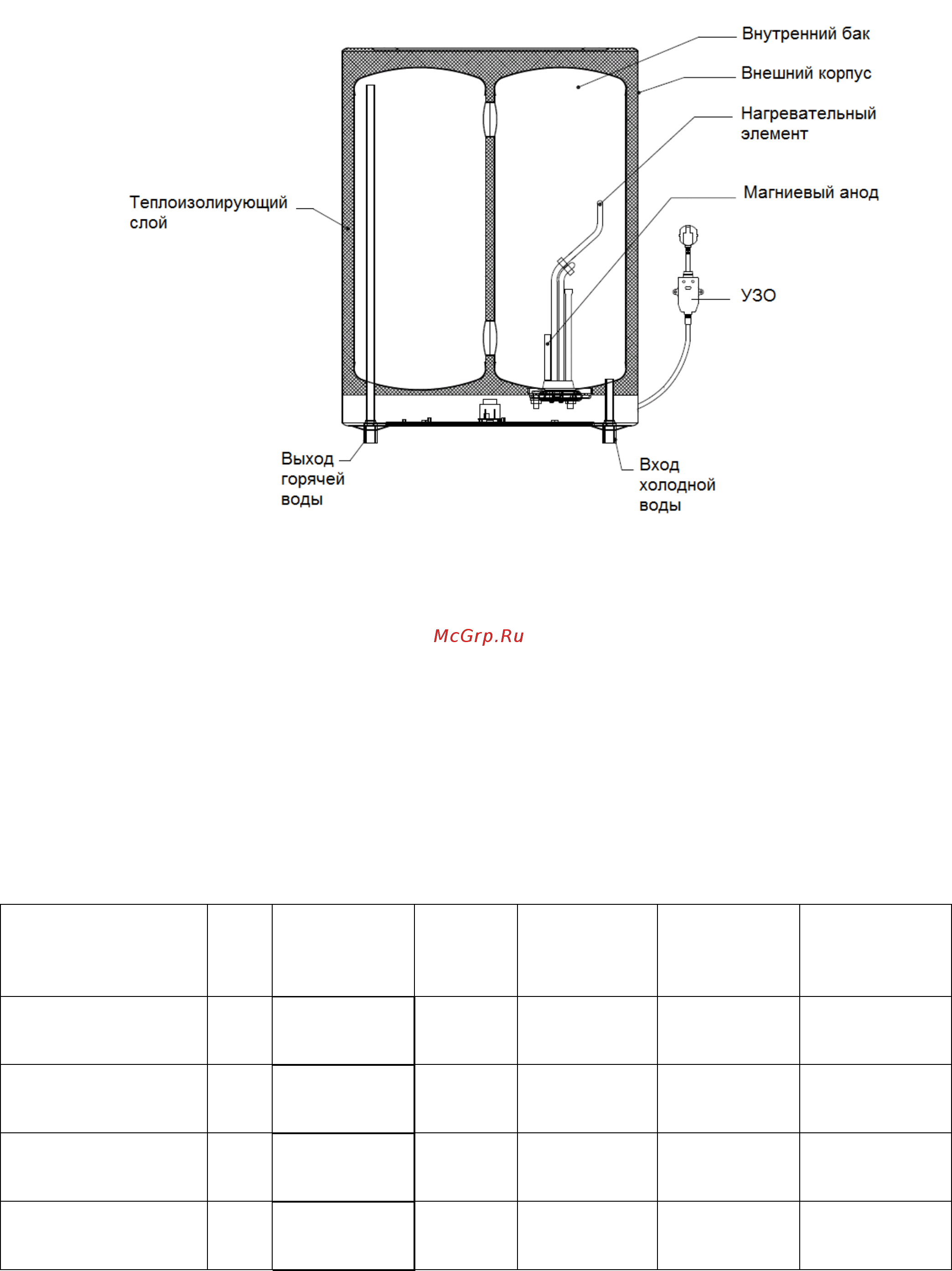

![Polaris PWH IMR 0850 V Инструкция по эксплуатации онлайн [6/52] 537177](/views2/1686272/page6/bg6.png)
6
5. КОМПЛЕКТАЦИЯ
1. Водонагреватель в сборе – 1 шт.
2. Кронштейны крепления (закреплены на корпусе аппарата) - 1 комплект
3. Анкерные болты с крюками – 1 комплект
4. Предохранительный клапан - 1 шт.
5. Сливная трубка - 1 шт.
6. Руководство по эксплуатации – 1 шт.
7. Гарантийный талон – 1 шт.
8. Упаковка (полиэтиленовый пакет + коробка) – 1 шт.
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЭЛЕКТРИЧЕСКАЯ СХЕМА
Модель
Объем
Напряжение/
Частота
Мощность
Давление
Размеры
прибора
(ДхШхВ), мм
Размеры
упаковки , мм
PWH IMR 0830 V
30 л.
220-230 В,
50 Гц
2000 Вт
7 бар (0,7 МРа)
462х248x605
565x325x690
PWH IMR 0850 V
50 л.
220-230 В,
50 Гц
2000 Вт
7 бар (0,7 МРа)
462х248x872
565x325x957
PWH IMR 0880 V
80 л.
220-230 В,
50 Гц
2000 Вт
7 бар (0,7 МРа)
542х288x940
645x365x1025
PWH IMR 08100 V
100 л.
220-230 В,
50 Гц
2000 Вт
7 бар (0,7 МРа)
542х288x1125
645x365x1210
* PWH IMR 08 – Водонагреватель электрический накопительного типа (с баком из
нержавеющей стали) торговой марки POLARIS.
