FC66003946
Rev 00
HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
HU
4
FWECSA
Ellenőrző egység terminálokhoz

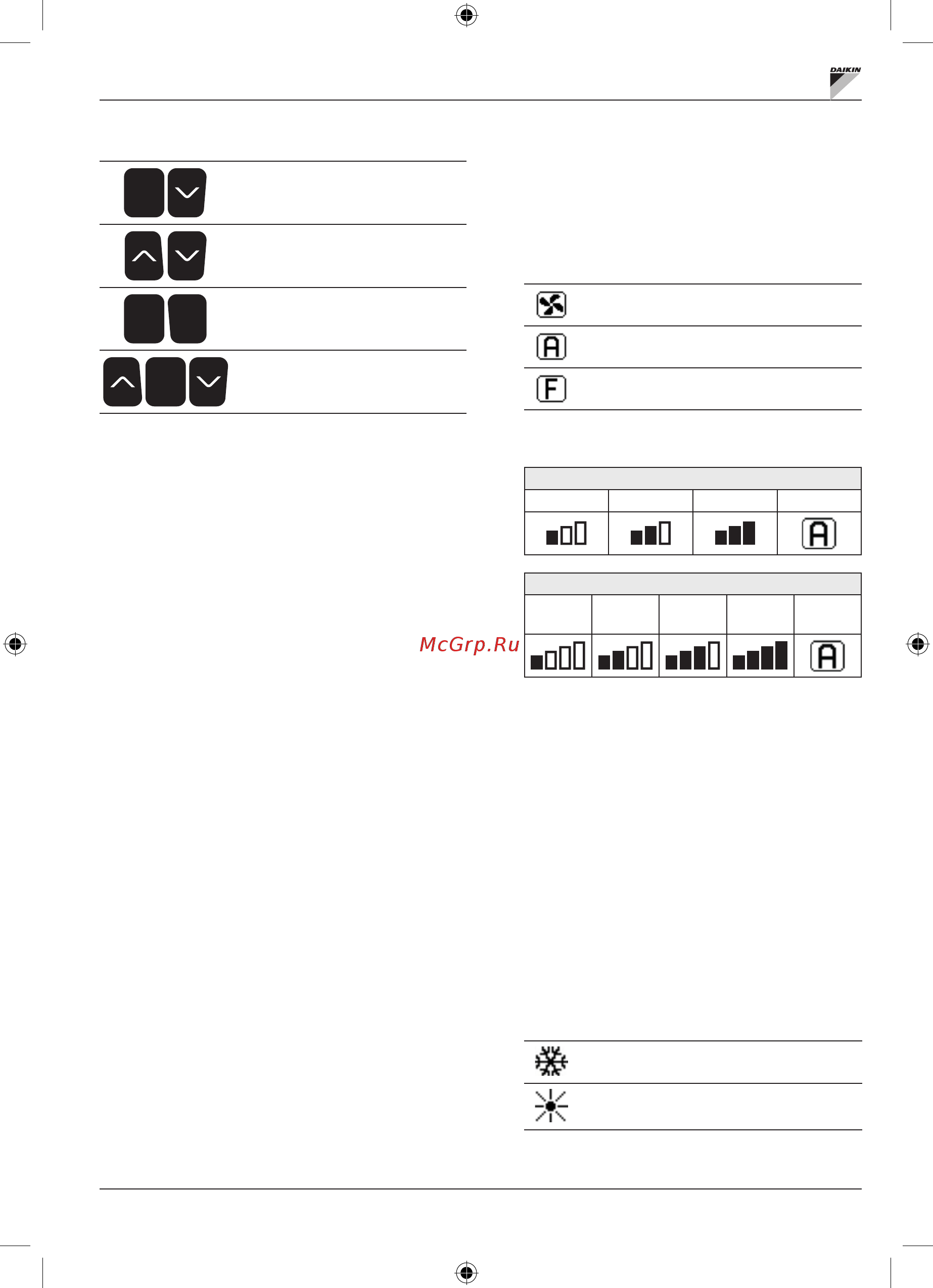

BILLENTYŰKOMBINÁCIÓK
Set
IDŐSÁVOK engedélyezése/kiiktatása
VÍZHŐMÉRSÉKLET megjelenítése (ha van
szonda)
Prg
Mode
óra ADATAINAK megjelenítése (dátum és
idő)
Set
billentyűzet BLOKKOLÁSA/KIOLDÁSA
AZ EGYSÉG BEKAPCSOLÁSA/KIKAPCSOLÁSA
Az egység bekapcsolásához és kikapcsolásához a fő képernyőn lévő
ON/OFF gombot kell megnyomni. A fő képernyőre való visszatéréshez
(bármely más pontról) nyomja meg az ON/OFF gombot, majd nyomja meg
azt újra az egység bekapcsolásához/kikapcsolásához.
A gomb nem fejt ki semmilyen hatást, ha aktív az idősávok működése (az
óra jele a fő képernyőn található). Az idősávok aktiválásához/kiiktatásához
tekintse át a megfelelő bekezdést.
A HŐMÉRSÉKLETI BEÁLLÍTÁSNAK A
MEGVÁLTOZTATÁSA
A hőmérsékleti beállítás (SET) megváltoztatásához meg kell nyitni a fő
képernyőt bekapcsolt készülék mellett, majd az alábbi módon kell eljárni:
• nyomja meg egyszer a SET gombot a beállított környezeti
hőmérséklet értékének kijelöléséhez (a képernyő jobb oldalán, lent);
• az UP/DOWN (FEL/LE) gomb segítségével módosítsa a beállított
környezeti hőmérséklet értékét;
• nyomja meg újra a SET gombot a megjelenített érték kijelöléséhez
és a hőmérsékleti beállítás megváltoztatása módból való kilépéshez.
A SZELLŐZÉS SEBESSÉGÉNEK A MEGVÁLTOZTATÁSA
• Miközben az egység működésben van, nyomja meg kétszer a SET
gombot a szellőzés sebességének a megváltoztatása módba való
belépéshez (auto, szuper-minimum, minimum, közepes, maximum)
• a szellőzés sebességének a megváltoztatásához nyomja meg az UP/
DOWN nyilakat;
KÉZI szellőzés
AUTOMATA szellőzés
ERŐLTETETT szellőzés (nem módosítható)
• fokozatos szellőzés esetén a módosítás sorrendje a következő:
3 sebességes hidronikus terminálok
Minimum Közepes Maximum Automata
4 sebességes hidronikus terminálok
Szuper-mi-
nimum
Minimum Közepes Maximum Automata
• modulációs szellőzés esetén a fokozatok helyén a szellőzési sebesség
százalékban kerül megadásra. A nyilak megnyomásával lehetőség
van ennek az értéknek a módosítására, a beállított minimum szinttől
a maximum szintig (lásd BEÁLLÍTÁSI MENÜ); a határértékeken kívül
az automata szellőzési mód is beállításra kerül.
• ha a mért környezeti hőmérséklet és a beállított hőmérséklet
közötti különbség 0.5°C fokon belülre kerül, a szellőzés kikapcsol és
megjelenik az STDBY felirat;
• a SET (beállítás) gomb megnyomásával meg lehet erősíteni a
módosítást és ki lehet lépni a módosítási módból, majd vissza lehet
térni a fő képernyőre;
• ha a vezérlő el van látva víz érzékelővel és a mért hőmérséklet nem
elegendő a szellőzéshez szükséges engedély garantálásához, a
szellőzés kikapcsol és villogni kezd a működési módra vonatkozó jel.
FŰTÉSI üzemmód
MELEGÍTÉSI üzemmód
