FC66003946
Вер. 00
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
строжайше запрещено воспроизведение, даже частичное, этого руководства
RU
12
FWECSA
Панель управления для терминалов
sm СВЕРХМИНИМАЛЬНАЯ СКОРОСТЬ
ОХЛАЖДЕНИЕ
ОБОГРЕВАНИЕ
МОДУЛИРУЮЩАЯ ВЕНТИЛЯЦИЯ

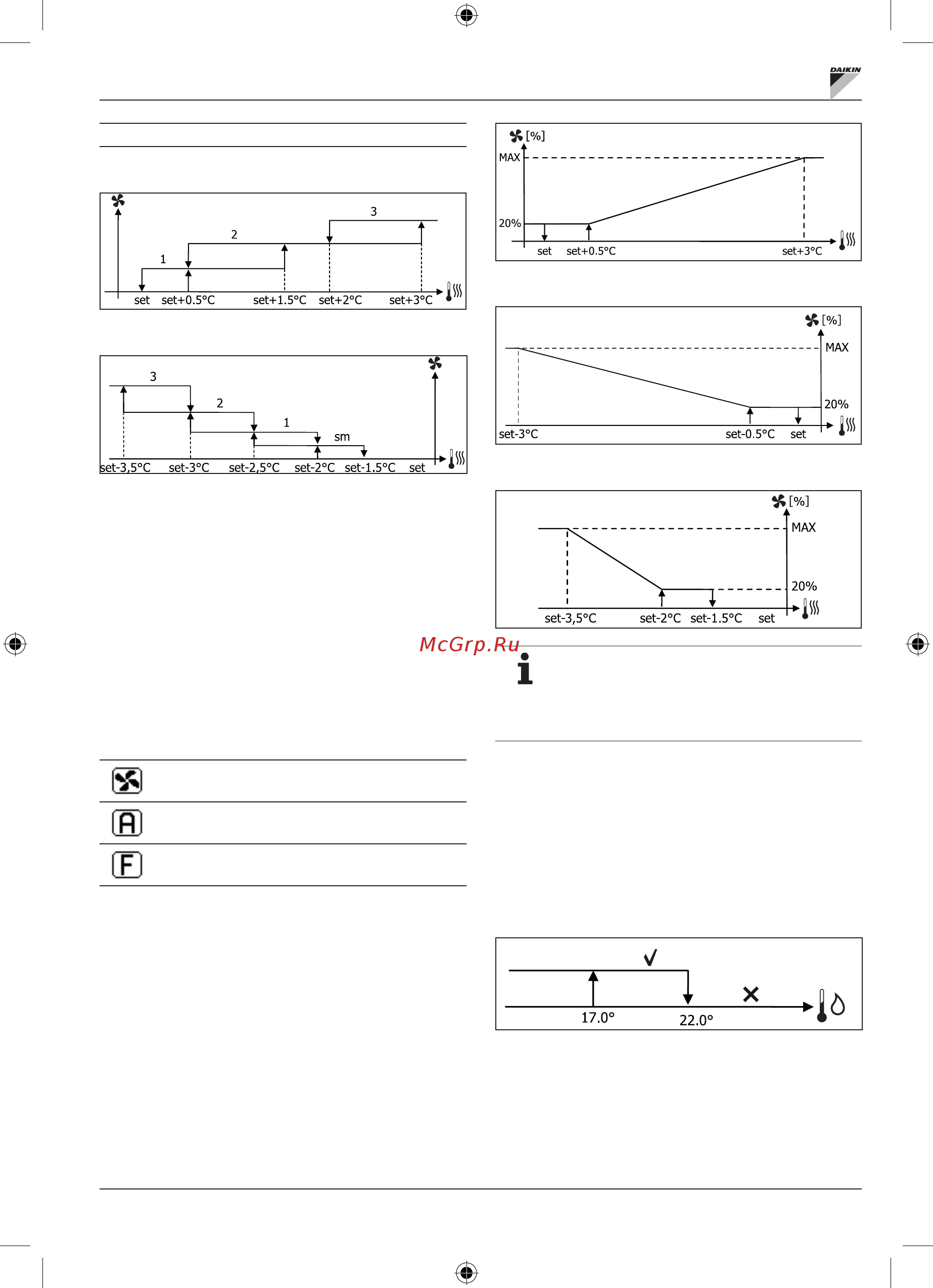

Логическая схема управления для модулирующей вентиляцией
предусматривает, как и для ступенчатой вентиляции, два режима
работы:
• АВТОМАТИЧЕСКИЙ режим работы
• работа при ПОСТОЯННОЙ СКОРОСТИ
Выбор процентного соотношения рабочего режима, выполняется с
помощью кнопок ВВЕРХ/ВНИЗ, но устанавливая вентиляцию ниже
минимального значения (20%), или превышая максимальное
(100%), подключается автоматическая вентиляция.
Вентиляция в РУЧНОМ режиме
Вентиляция в АВТОМАТИЧЕСКОМ режиме
ФОРСИРОВАННАЯ вентиляция
АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ ДЛЯ 4-СКОРОСТНОГО АГРЕГАТА И
КЛАПАНА ВКЛ/ВЫКЛ ИЛИ ОТСУТСТВУЕТ
ОХЛАЖДЕНИЕ
ОТОПЛЕНИЕ С КОНФИГУРАЦИЕЙ ПО 3 СКОРОСТЯМ
ОТОПЛЕНИЕ С КОНФИГУРАЦИЕЙ ПО 4 СКОРОСТЯМ
При конфигурациях с 4 скоростями или 3скоростями
+ CN, вентиляция в режиме обогревания
запаздывает на 0�5°C, чтобы позволить проведение
первой фазы естественной конвекции�
РАЗРЕШАЮЩИЙ СИГНАЛ ВОДНОЙ СИСТЕМЫ
Независимо от установленного типа вентилятора (ступенчатый
или модулирующий), функция вентиляции зависит от контроля
температуры воды в системе. В зависимости от режима работы, будут
различные разрешающие пороги при обогревании и охлаждении.
ОХЛАЖДЕНИЕ
ОБОГРЕВАНИЕ
