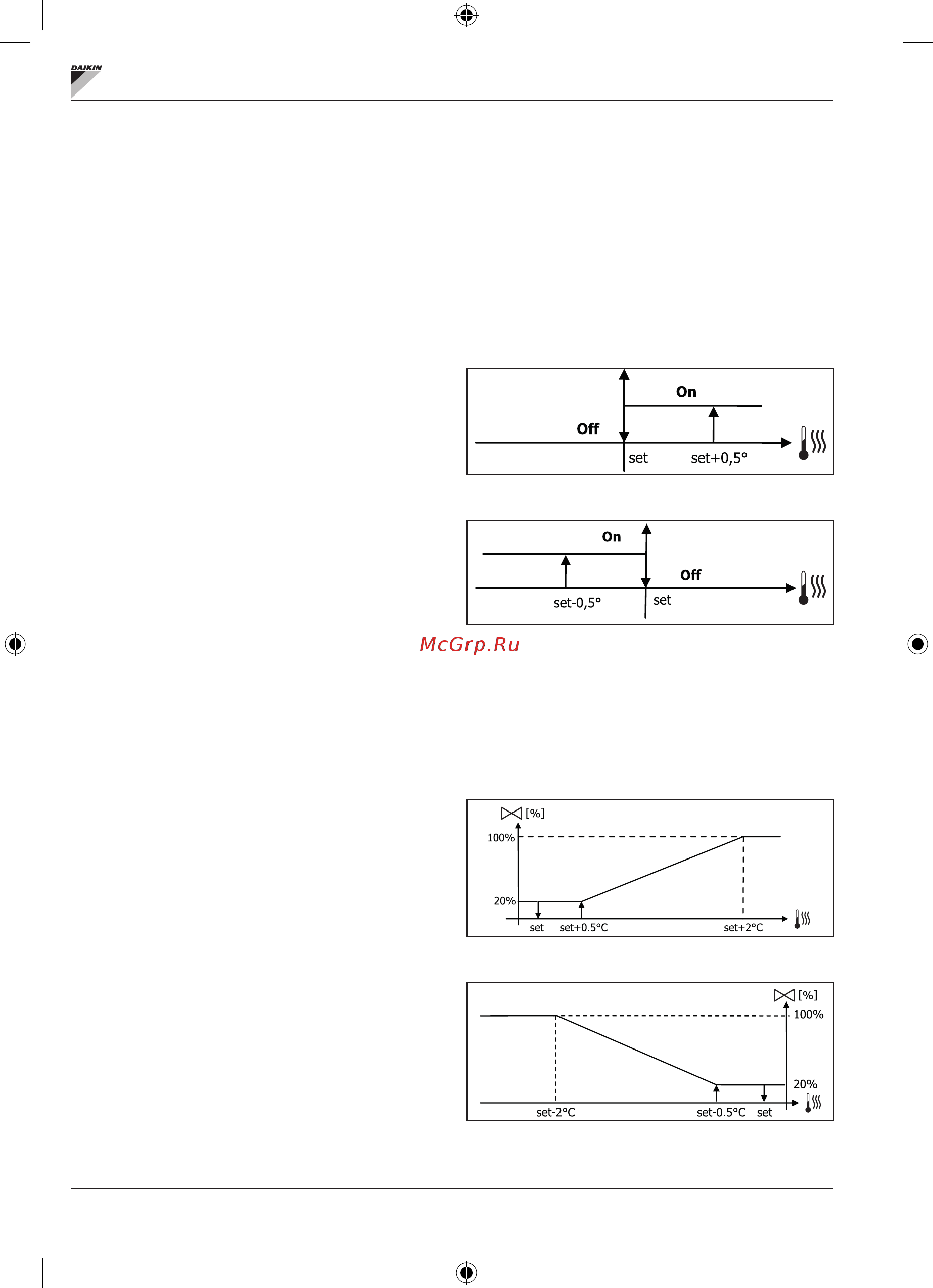

![Daikin FWL02DAT [257/280] Fwecsa](/views2/1686179/page257/bg101.png)
EL
13
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
απαγορεύεται ρητά η αναπαραγωγή ακόμη και μερική αυτού του εγχειριδίου
FC66003946
Αναθ. 00
Έλεγχος για τερματικά
FWECSA
ΕΞΑΝΑΓΚΑΣΜΟΙ
Η κανονική λογική του αερισμού (διαμόρφωσης και μη) θα αγνοηθεί
στην περίπτωση ειδικών καταστάσεων εξαναγκασμού που μπορεί να είναι
απαραίτητες για το σωστό έλεγχο της θερμοκρασίας ή λειτουργίας του
τερματικού. Μπορείτε να έχετε:
• στη ΨΥΞΉ:
- με εντολή επί του μηχανήματος και διαμορφώσεις με βαλβίδα:
διατηρείται η ελάχιστη διαθέσιμη ταχύτητα ακόμη και αν έχει
επιτευχθεί η θερμοκρασία
- εντολή επί του μηχανήματος και διαμορφώσεις χωρίς βαλβίδα:
κάθε 10 λεπτά στάσης του ανεμιστήρα εκτελείται ένας
καθαρισμός 2 λεπτών σε μέση ταχύτητα επιτρέποντας στον
αισθητήρα αέρα μια πιο σωστή ανάγνωση της θερμοκρασίας
περιβάλλοντος
- Αν ο εξαερισμός είναι ρυθμισμένος πάντα σε κατάσταση
αναμονής ON διατηρείται η επιλεγμένη ταχύτητα μόλις
επιτευχθεί στο σημείο ρύθμισης της θερμοκρασίας
• στη ΘΕΡΜΑΝΣΉ:
- με αντίσταση ενεργή: επιτείνεται ο αερισμός στη μεσαία
ταχύτητα
- όταν σβήσει η αντίσταση: διατηρείται για 2 λεπτά ένας μετέπειτα
αερισμός της μεσαίας ταχύτητας. (ΣΗΜΕΙΩΣΗ: αυτός ο αερισμός
θα ολοκληρωθεί ακόμη και αν σβήσει ο θερμοστάτης ή περάσει
στη λειτουργία ψύξης)
- Αν ο εξαερισμός είναι ρυθμισμένος πάντα σε κατάσταση
αναμονής ON διατηρείται η επιλεγμένη ταχύτητα μόλις
επιτευχθεί το σημείο ρύθμισης της ταχύτητας
ΒΑΛΒΙΔΑ
Ο έλεγχος μπορεί να διαχειρίζεται βαλβίδες 2 ή 3 οδών, τύπου ON/OFF
(δηλαδή πλήρως ανοιχτή ή πλήρως κλειστή) ή διαμόρφωσης (το άνοιγμα
της βαλβίδας μπορεί να ποικίλλει μεταξύ 0% και 100%).
ΒΑΛΒΙΔΑ ON/OFF
Το άνοιγμα της βαλβίδας (2 ή 3 οδών) ελέγχεται σε συνάρτηση με το set
εργασίας και θερμοκρασίας του αέρα.
ΨΥΞΗ
ΘΕΡΜΑΝΣΗ
ΒΑΛΒΙΔΑ ΔΙΑΜΟΡΦΩΣΉΣ
Το άνοιγμα της βαλβίδας (2 ή 3 οδών) ελέγχεται σε συνάρτηση με το set
εργασίας και θερμοκρασίας του αέρα. Η λογική ρύθμισης του ανοίγματος
ακολουθεί τα διαγράμματα που αναφέρονται στη συνέχεια.
ΨΥΞΗ
ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ ΣΤΗΝ 3 ΤΑΧΥΤΗΤΑ
