146
日本語
1.4 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。

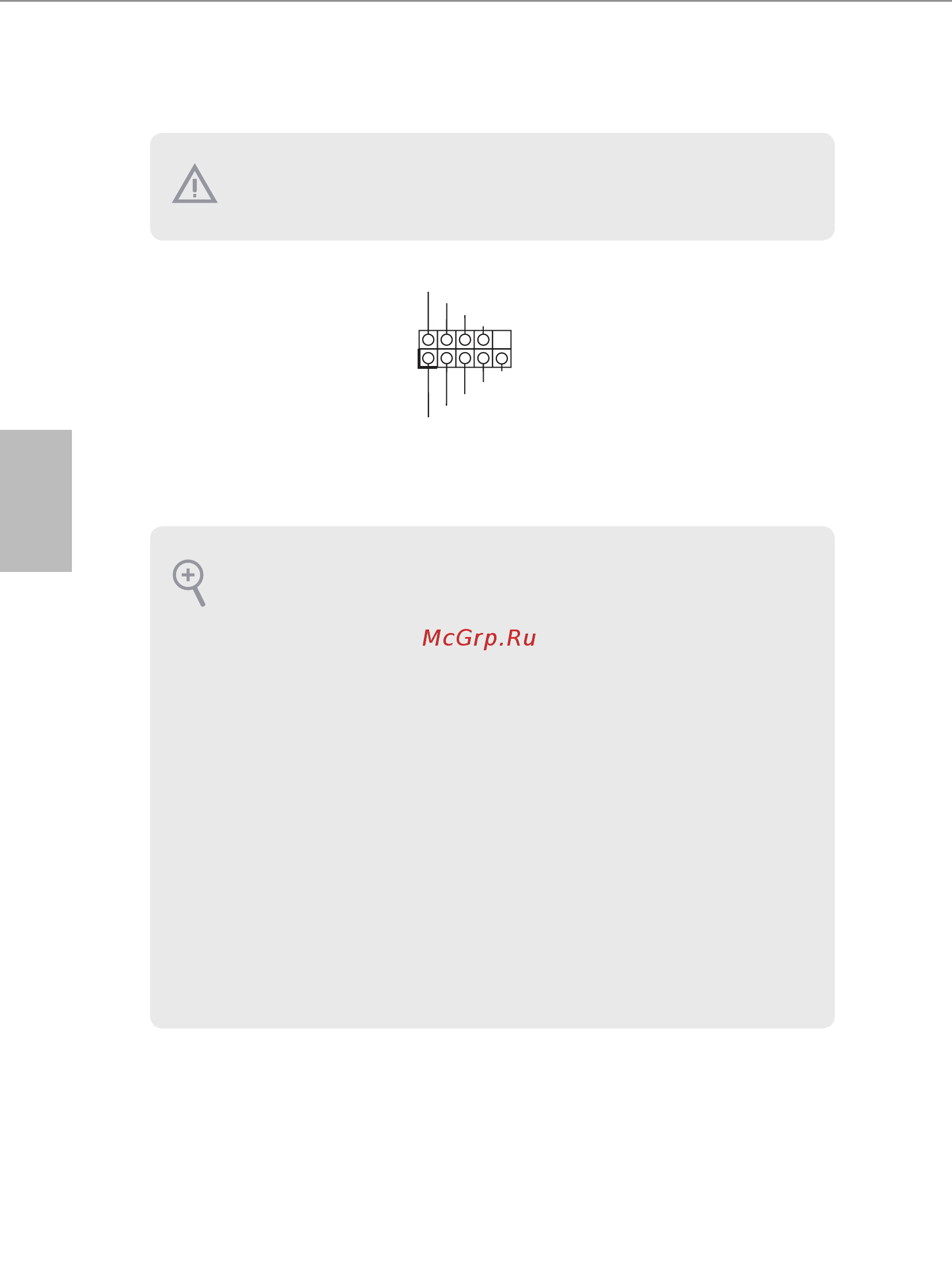

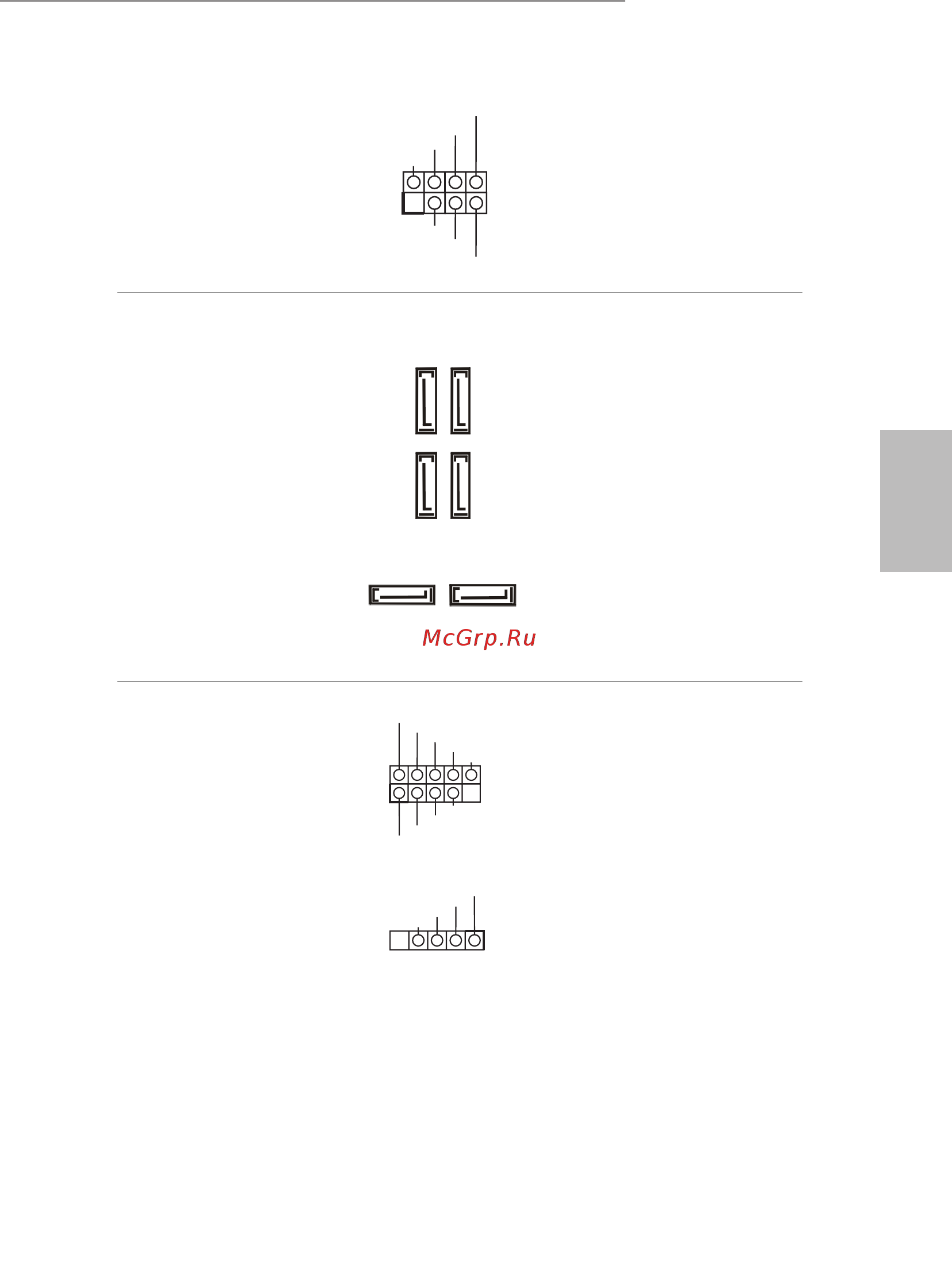

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 21 参照）
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
電源ボタンを接続し、ボタン
をリセットし、下記のピン割り
当てに従って、シャーシのシ
ステムステータス表示ランプ
をこのヘッダーにセットしま
す。 ケーブルを接続するとき
には、ピンの＋と−に気をつ
けてください。
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。 電源ボタンを使用して、システム
をオフにする方法を設定できます。
RESET（リセットボタン）：
シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズし
たり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを
再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ (S5) のときには、LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードド
ライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は、主に電源ボタン、リセットボタン、電源 LED、ハードドライブアクティビティLED、スピー
カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する
場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてくださ
い。
