![ASRock B460 Phantom Gaming 4 — установка M.2 SSD на материнскую плату: пошаговое руководство [31/186]](/img/pdf.png)
ASRock B460 Phantom Gaming 4 — установка M.2 SSD на материнскую плату: пошаговое руководство [31/186]

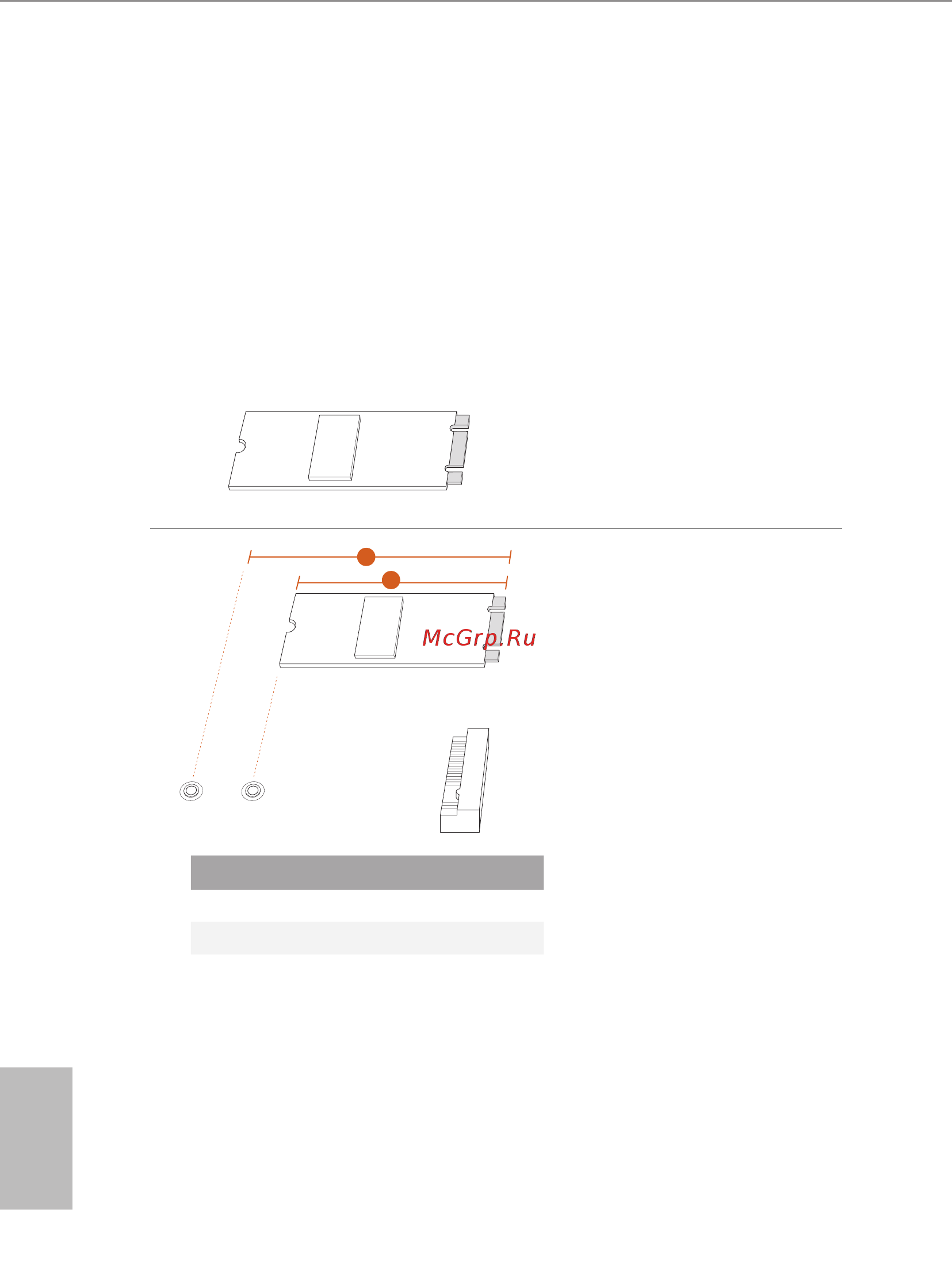

![ASRock B460 Phantom Gaming 4 [31/186] English](/views2/1686811/page31/bg1f.png)
29
English
B460 Phantom Gaming 4
AB

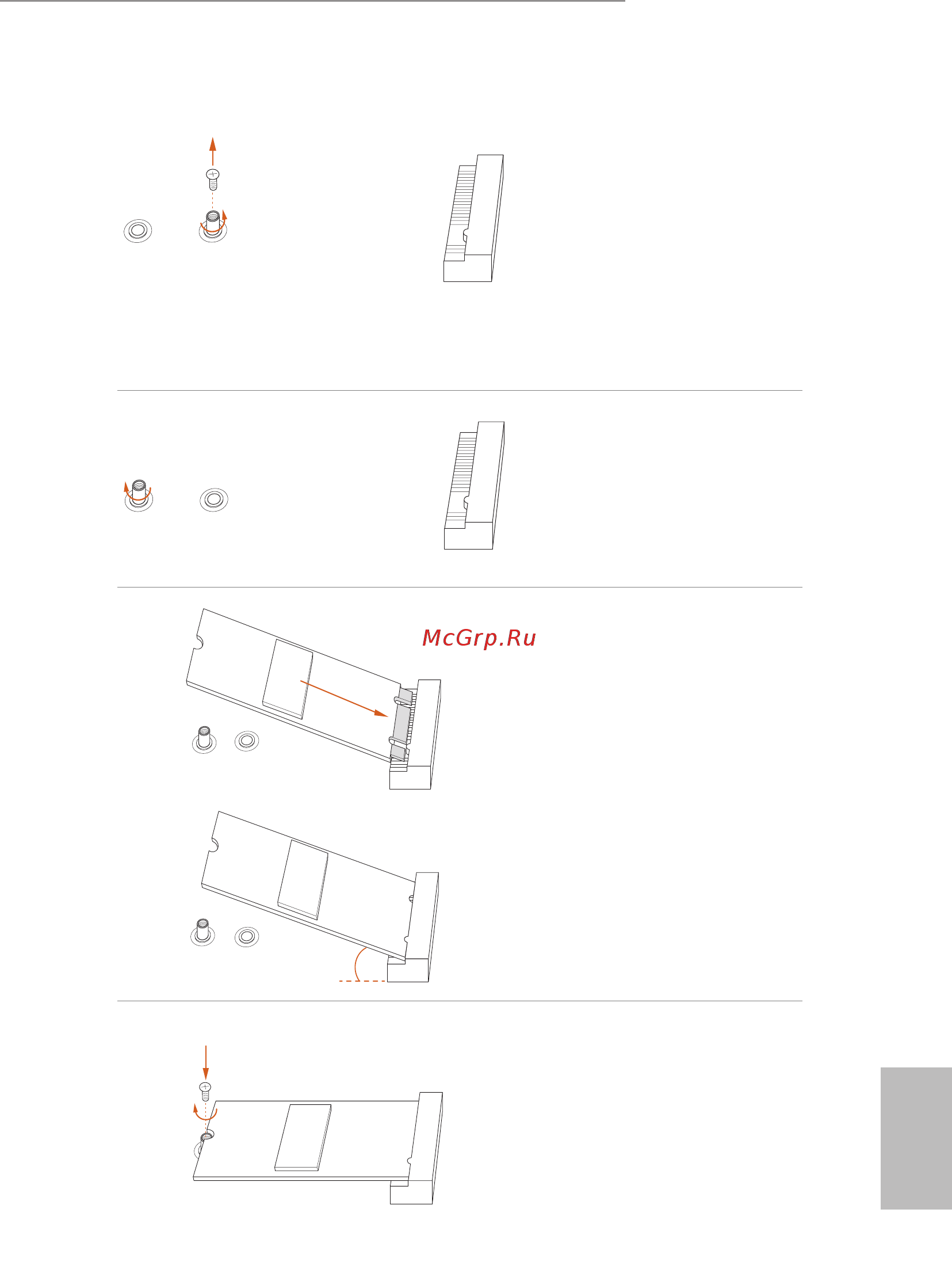

Step 3
Move the stando based on the
module type and length.
e stando is placed at the nut
location A by default. Skip Step 3
and 4 and go straight to Step 5 if you
are going to use the default nut.
Otherwise, release the stando by
hand.
AB
Step 4
Peel o the yellow protective lm on
the nut to be used. Hand tighten the
stando into the desired nut location
on the motherboard.
B
A
B
A
20
o
Step 5
Gently insert the M.2 (NGFF) SSD
module into the M.2 slot. Please
be aware that the M.2 (NGFF) SSD
module only ts in one orientation.
NUT1NUT2
Step 6
Tighten the screw with a screwdriver
to secure the module into place.
Please do not overtighten the screw
as this might damage the module.
