160
简体中文

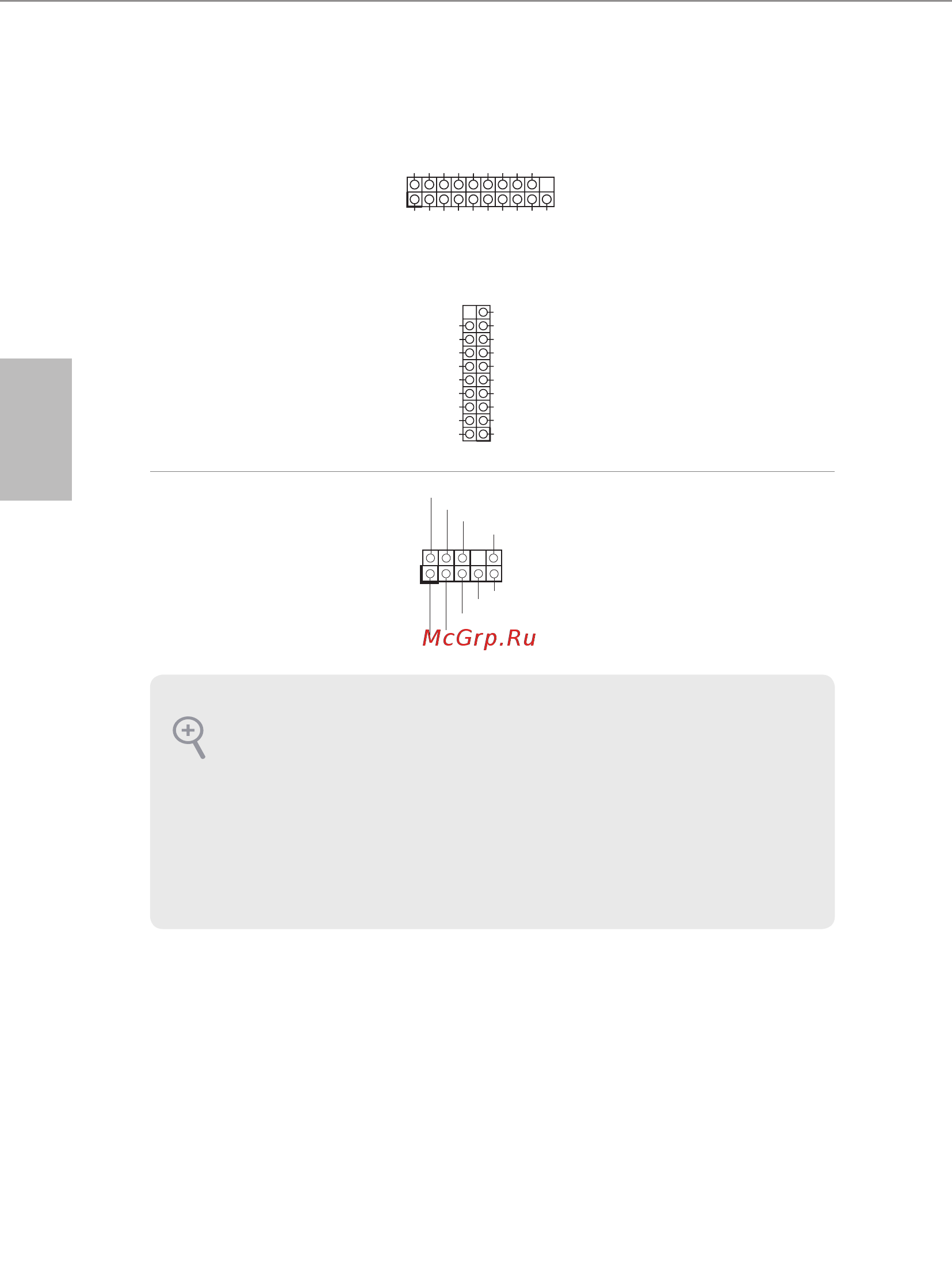

USB 3.2 Gen1 接脚
（19 针 USB3_5_6）
（见第 1 页，第 25 个）
（19 针 USB3_7_8）
（见第 1 页，第 9 个）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
此主板上有 2 个接脚。每个
USB 3.2 Gen1 接脚可以支持
两个端口。
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 29 个）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
此接头用于将音频设备连接
到前音频面板。
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用
AC’97
音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对
AC’97
音频面板连
接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的
“FrontMic”
（前麦克风）选项卡，
调整
“Recording Volume”
（录音音量）。
