![ASRock B460 Phantom Gaming 4 — guide d'installation des connecteurs de carte mère [57/186]](/img/pdf.png)
ASRock B460 Phantom Gaming 4 — guide d'installation des connecteurs de carte mère [57/186]
![ASRock B460 Phantom Gaming 4 [57/186] Français](/views2/1686811/page57/bg39.png)
55
B460 Phantom Gaming 4
Français
Français
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

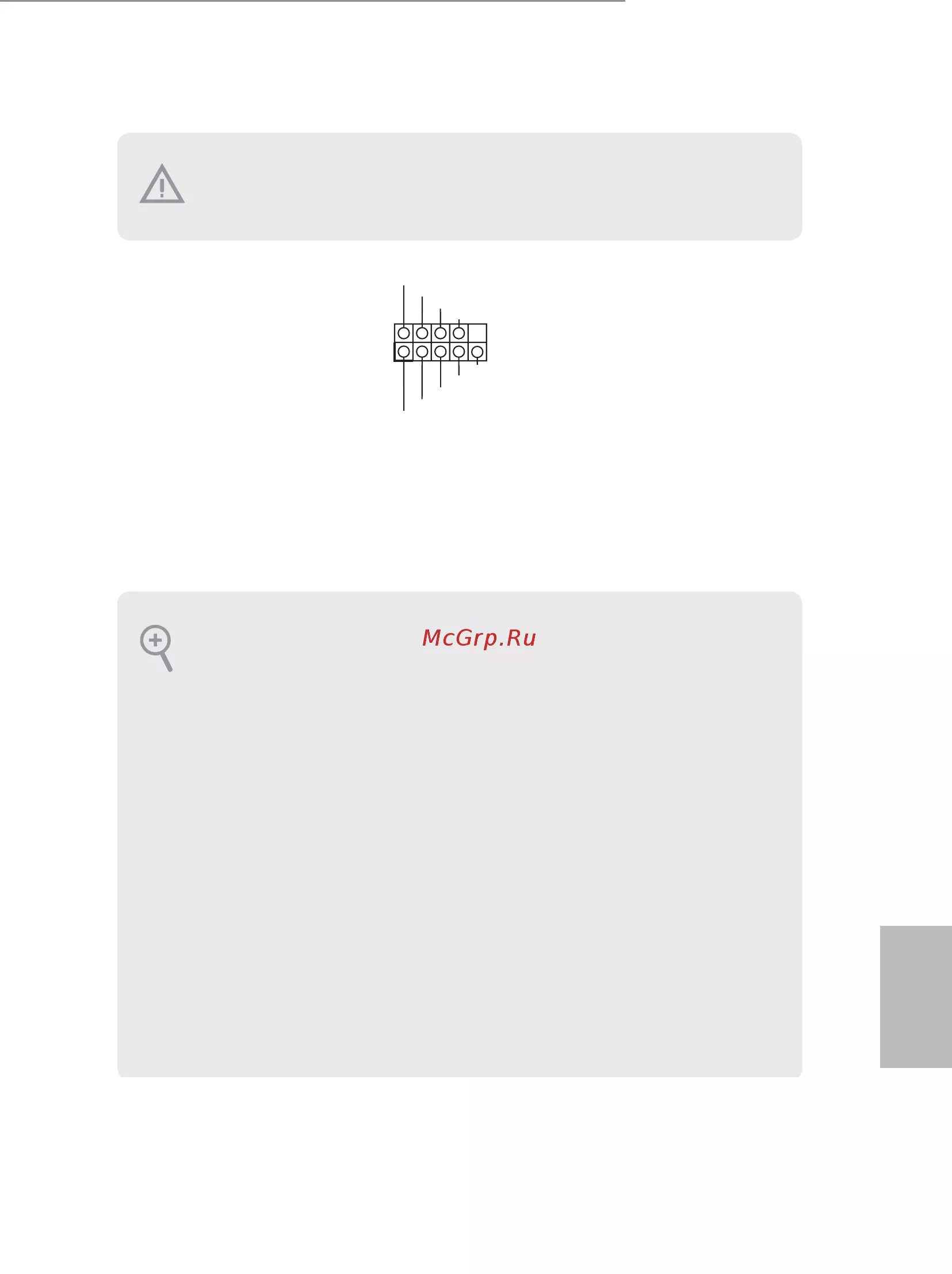

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 21)
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin
d’état du système présents sur
le châssis sur cette embase en
respectant la conguration
des broches illustrée ci-
dessous. Repérez les broches
positive et négative avant de
brancher les câbles.
PWRBTN (bouton d’alimentation):
pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.
RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation,
d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à
parfaitement faire correspondre les ls et les broches.
Содержание
- English p.1
- California usa only p.1
- Copyright notice p.1
- Disclaimer p.1
- Australia only p.2
- B460 phantom gaming 4 p.3
- English p.3
- Motherboard layout p.3
- Intel b460 p.3
- English p.4
- B460 phantom gaming 4 p.5
- I o panel p.5
- English p.5
- Package contents p.6
- English p.6
- Chapter 1 introduction p.6
- B460 phantom gaming 4 p.7
- Specifications p.7
- Platform p.7
- Memory p.7
- Expansion slot p.7
- English p.7
- Chipset p.7
- English p.8
- Graphics p.8
- B460 phantom gaming 4 p.9
- Storage p.9
- Rear panel i o p.9
- English p.9
- Connector p.9
- English p.10
- Hardware monitor p.10
- Certifica tions p.10
- Bios feature p.10
- English p.11
- B460 phantom gaming 4 p.11
- Pre installation precautions p.12
- English p.12
- Chapter 2 installation p.12
- Installing the cpu p.13
- English p.13
- B460 phantom gaming 4 p.13
- English p.14
- Installing the cpu fan and heatsink p.16
- English p.16
- Installing memory modules dimm p.17
- English p.17
- Dual channel memory configuration p.17
- B460 phantom gaming 4 p.17
- English p.18
- B460 phantom gaming 4 p.19
- Pcie slot configurations p.19
- Expansion slots pci express slots p.19
- English p.19
- Jumpers setup p.20
- English p.20
- Connect the power button reset button and system status indicator on the chassis to this header according to the pin assignments below note the positive and negative pins before connecting the cables p.21
- B460 phantom gaming 4 p.21
- System panel header 9 pin panel1 see p no 21 p.21
- Onboard headers and connectors p.21
- English p.21
- English p.22
- Usb 3 gen1 headers 19 pin usb3_5_6 see p no 25 p.23
- This header is for connecting audio devices to the front audio panel p.23
- There are two headers on this motherboard each usb 3 gen1 header can support two ports p.23
- The steps below a connect mic_in mic to mic2_l b connect audio_r rin to out2_r and audio_l lin to out2_l c connect ground gnd to ground gnd d mic_ret and out_ret are for the hd audio panel only you don t need to connect them for the ac 97 audio panel e to activate the front mic go to the frontmic tab in the realtek control panel and adjust recording volume p.23
- Must support hda to function correctly please follow the instructions in our manual and chassis manual to install your system p.23
- If you use an ac 97 audio panel please install it to the front panel audio header by p.23
- High definition audio supports jack sensing but the panel wire on the chassis p.23
- Front panel audio header 9 pin hd_audio1 see p no 29 p.23
- English p.23
- B460 phantom gaming 4 p.23
- 19 pin usb3_7_8 19 pin usb3_7_8 see p no 9 p.23
- English p.24
- English p.25
- B460 phantom gaming 4 p.25
- English p.26
- Addressable led headers 3 pin addr_led1 see p no 27 p.26
- Addressabl p.26
- 3 pin addr_led2 see p no p.26
- Post status checker p.27
- English p.27
- B460 phantom gaming 4 p.27
- M wifi bt module installation guide p.28
- Installing the wifi bt module p.28
- English p.28
- English p.29
- B460 phantom gaming 4 p.29
- Installing the m _ssd ngff module p.30
- English p.30
- M _ssd ngff module installation guide m2_2 p.30
- English p.31
- B460 phantom gaming 4 p.31
- M _ssd ngff module support list p.32
- English p.32
- B460 phantom gaming 4 p.33
- English p.33
- Rgb_led2 p.34
- Rgb_led1 rgb_led2 p.34
- Rgb_led1 p.34
- Rgb led header p.34
- English p.34
- Connecting the led strip p.34
- Asrock polychrome sync p.34
- Addr_led2 p.35
- Addr_led1 p.35
- Strips to the p.35
- On the motherboard p.35
- English p.35
- Connecting the addressable rgb led strip p.35
- Connect your p.35
- B460 phantom gaming 4 p.35
- Addressable rgb le p.35
- Addressable led headers addr_led1 p.35
- English p.36
- Asrock polychrome sync utility p.36
- Lieferumfang p.37
- German p.37
- Einleitung p.37
- Deutsch p.37
- B460 phantom gaming 4 p.37
- Chipsatz p.38
- Technische daten p.38
- Speicher p.38
- Prozessor p.38
- Plattform p.38
- Erweiter ungssteck platz p.38
- Deutsch p.38
- Grafikkarte p.39
- Deutsch p.39
- B460 phantom gaming 4 p.39
- Speicher p.40
- Rückblende e a p.40
- Deutsch p.40
- Anschluss p.40
- Bios funktion p.41
- Betriebs system p.41
- B460 phantom gaming 4 p.41
- Zertifi zierungen p.41
- Hard wareüber wachung p.41
- Deutsch p.41
- Deutsch p.42
- Jumpereinstellung p.43
- Deutsch p.43
- B460 phantom gaming 4 p.43
- Verbinden sie ein austaste reset taste und systemstatusanzeige am gehäuse entsprechend der nachstehenden pinbelegung mit dieser stiftleiste beachten sie vor anschließen der kabel die positiven und negativen kontakte p.44
- Systemblende stiftleiste 9 polig panel1 siehe s 1 nr 21 p.44
- Integrierte stiftleisten und anschlüsse p.44
- Deutsch p.44
- Deutsch p.45
- B460 phantom gaming 4 p.45
- Audiostiftleiste frontblende 9 polig hd_audio1 siehe s 1 nr 29 p.46
- Audiostiftleiste der frontblende installieren a mic_in mikrofon mit mic2_l verbinden b audio_r rin mit out2_r und audio_l lin mit out2_l verbinden c erde gnd mit erde gnd verbinden d mic_ret und out_ret sind nur für das hd audiopanel vorgesehen sie müssen sie nicht für das ac 97 audiopanel verbinden e rufen sie zum aktivieren des vorderen mikrofons das frontmic vorderes mikrofon register in der realtek systemsteuerung auf und passen recording volume aufnahmelautstärke an p.46
- 19 polig usb3_7_8 siehe s 1 nr 9 p.46
- Usb 3 gen1 stiftleisten 19 polig usb3_5_6 siehe s 1 nr 25 p.46
- Jedoch hda unterstützt bitte befolgen sie zum installieren ihres systems die anweisungen in unserer anleitung und der anleitung zum gehäuse p.46
- High definition audio unterstützt anschlusserkennung der draht am gehäuse muss dazu p.46
- Es gibt zwei stiftleisten an diesem motherboard jede usb 3 gen1 stiftleiste kann zwei ports unterstützen p.46
- Diese stiftleiste dient dem anschließen von audiogeräten an der frontblende p.46
- Deutsch p.46
- Bei nutzung eines ac 97 audiopanels dieses bitte anhand folgender schritte an der p.46
- Deutsch p.47
- B460 phantom gaming 4 p.47
- Deutsch p.48
- Deutsch p.49
- B460 phantom gaming 4 p.49
- Adressierbare led stiftleisten 3 polig addr_led1 siehe s 1 nr 27 p.49
- Adressierbare p.49
- 4 polig rgb_led2 siehe s 1 nr 6 p.49
- 3 polig addr_led2 siehe s 1 nr 7 p.49
- Rgb led stiftleisten 4 polig rgb_led1 siehe s 1 nr 30 p.49
- Introduction p.50
- French p.50
- Français p.50
- Contenu de l emballage p.50
- Spécifications p.51
- Processeur p.51
- Plateforme p.51
- Mémoire p.51
- Français p.51
- Fente d expansion p.51
- Chipset p.51
- B460 phantom gaming 4 p.51
- Réseau p.52
- Graphiques p.52
- Français p.52
- Stockage p.53
- Français p.53
- Connectique du panneau arrière p.53
- Connecteur p.53
- B460 phantom gaming 4 p.53
- Système d exploitation p.54
- Surveillance du matériel p.54
- Français p.54
- Certifications p.54
- Caractéri stiques du bios p.54
- Français p.55
- B460 phantom gaming 4 p.55
- Français p.56
- Configuration des cavaliers jumpers p.56
- Branchez le bouton de mise en marche le bouton de réinitialisation et le témoin d état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci dessous repérez les broches positive et négative avant de brancher les câbles p.57
- B460 phantom gaming 4 p.57
- Français p.57
- Embases et connecteurs de la carte mère p.57
- Embase du panneau système panneau1 à 9 broches voir p no 21 p.57
- Français p.58
- Usb3_7_8 à 19 broches voir p no 9 p.59
- Si vous utilisez un panneau audio ac 97 veuillez le brancher sur l embase audio du p.59
- Panneau frontal en procédant comme suit a branchez mic_in mic sur mic2_l b branchez audio_r rin sur out2_r et audio_l lin sur out2_l c branchez la mise à terre gnd sur mise à terre gnd d mic_ret et out_ret sont exclusivement réservés au panneau audio hd il est inutile de les brancher avec le panneau audio ac 97 e pour activer le micro frontal sélectionnez l onglet frontmic du panneau de contrôle realtek et réglez le paramètre volume d enregistrement p.59
- Mais le panneau grillagé du châssis doit être compatible avec la hda pour fonctionner correctement veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système p.59
- L audio haute définition prend en charge la technologie jack sensing détection de la fiche p.59
- Français p.59
- Embases usb 3 gen1 usb3_5_6 à 19 broches voir p no 25 p.59
- Embase audio du panneau frontal hd_audio1 à 9 broches voir p no 29 p.59
- Cette embase sert au branchement des appareils audio au panneau audio frontal p.59
- Cette carte mère comprend deux connecteurs chaque embase usb 3 gen1 peut prendre en charge deux ports p.59
- B460 phantom gaming 4 p.59
- Français p.60
- Français p.61
- B460 phantom gaming 4 p.61
- Veuillez connecter une carte d extension thunderbolt aic à ce connecteur via le câble gpio veuillez installer la carte thunderbolt aic sur pcie3 emplacement par défaut p.62
- Rgb_led2 à 4 broches voir p no 6 p.62
- Français p.62
- Embases led adressables addr_led1 à 3 broches voir p no 27 p.62
- Embase led rvb rgb_led1 à 4 broches voir p no 30 p.62
- Connecteur thunderbolt aic tb1 à 5 broches voir p no 32 p.62
- Adressable p.62
- Addr_led2 à 3 broches voir p no p.62
- Italiano p.63
- Italian p.63
- Introduzione p.63
- Contenuto della confezione p.63
- B460 phantom gaming 4 p.63
- Alloggio d espansione p.64
- Specifiche p.64
- Piattaforma p.64
- Memoria p.64
- Italiano p.64
- Chipset p.64
- Italiano p.65
- Grafica p.65
- B460 phantom gaming 4 p.65
- Italiano p.66
- I o pannello posteriore p.66
- Connettore p.66
- Archiviazione p.66
- Hardware monitor p.67
- Funzionalità bios p.67
- Certificazioni p.67
- B460 phantom gaming 4 p.67
- Italiano p.67
- Italiano p.68
- Italiano p.69
- Impostazione jumper p.69
- B460 phantom gaming 4 p.69
- Italiano p.70
- Header sul pannello del sistema panel1 a 9 pin vedere pag 1 n 21 p.70
- Header e connettori su scheda p.70
- Collegare il tasto d alimentazione il tasto di ripristino e l indicatore di stato del sistema del telaio a questa basetta in base all assegnazione dei pin definita di seguito annotare i pin positivi e negativi prima di collegare i cavi p.70
- Italiano p.71
- B460 phantom gaming 4 p.71
- Italiano p.72
- Header usb 3 gen1 usb3_5_6 a 19 pin vedere pag 1 n 25 p.72
- Header audio pannello anteriore hd_audio1 a 9 pin vedere pag 1 n 29 p.72
- Ci sono due connettori su questa scheda madre ciascun header usb 3 gen1 può supportare due porte p.72
- Chassis deve supportare hda per funzionare correttamente seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema p.72
- Usb3_7_8 19 pin vedere pag 1 n 9 p.72
- Seguendo le fasi di seguito a collegare mic_in mic a mic2_l b collegare audio_r rin a out2_r e audio_l lin a out2_l c collegare ground gnd a ground gnd d mic_ret e out_ret servono soltanto per il pannello audio hd non è necessario collegarli per il pannello audio ac 97 e per attivare il microfono anteriore andare alla scheda frontmic nel pannello di controllo realtek e regolare il volume di registrazione p.72
- Se si utilizza un pannello audio ac 97 installarlo sull header audio del pannello anteriore p.72
- Questo header serve a collegare i dispositivi audio al pannello audio anteriore p.72
- L audio ad alta definizione supporta le funzioni jack sensing ma il filo del pannello sullo p.72
- Italiano p.73
- B460 phantom gaming 4 p.73
- Italiano p.74
- Rgb_led2 a 4 pin vedere pag 1 n 6 p.75
- Italiano p.75
- Indirizzabile p.75
- Header led indirizzabili addr_led1 a 3 pin vedere pag 1 n 27 p.75
- Collettore led rgb rgb_led1 a 4 pin vedere pag 1 n 30 p.75
- B460 phantom gaming 4 p.75
- Addr_led2 a 3 pin vedere pag 1 n 7 p.75
- Contenido del paquete p.76
- Spanish p.76
- Introducción p.76
- Español p.76
- Ranura de expansión p.77
- Plataforma p.77
- Memoria p.77
- Especificaciones p.77
- Español p.77
- Conjunto de chips p.77
- B460 phantom gaming 4 p.77
- Gráficos p.78
- Español p.78
- E s en panel posterior p.79
- Conector p.79
- B460 phantom gaming 4 p.79
- Almacenam iento p.79
- Español p.79
- Monitor de hardware p.80
- Función de la bios p.80
- Español p.80
- Certifica ciones p.80
- Español p.81
- B460 phantom gaming 4 p.81

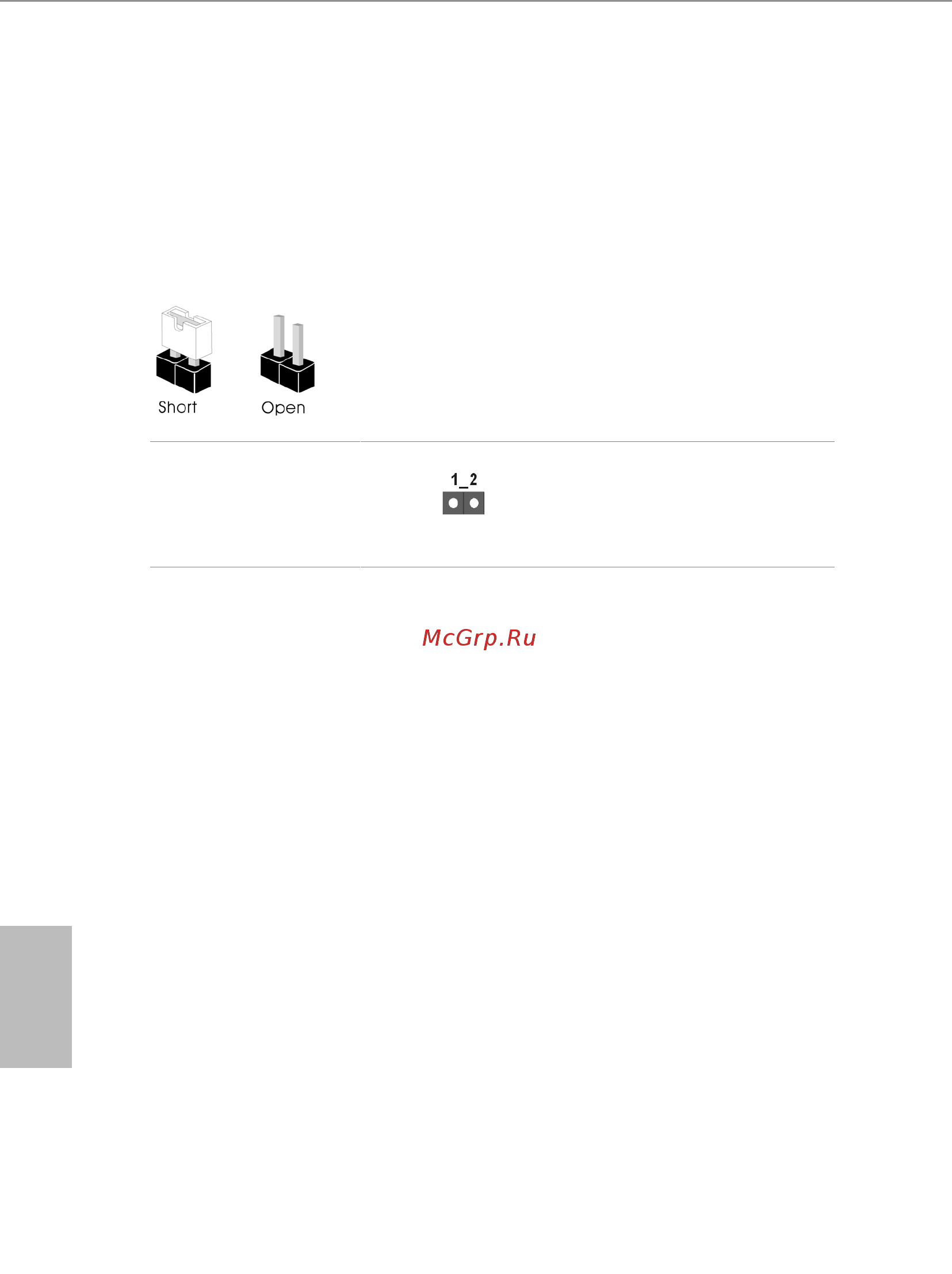

- Instalación de los puentes p.82
- Español p.82
- Español p.83

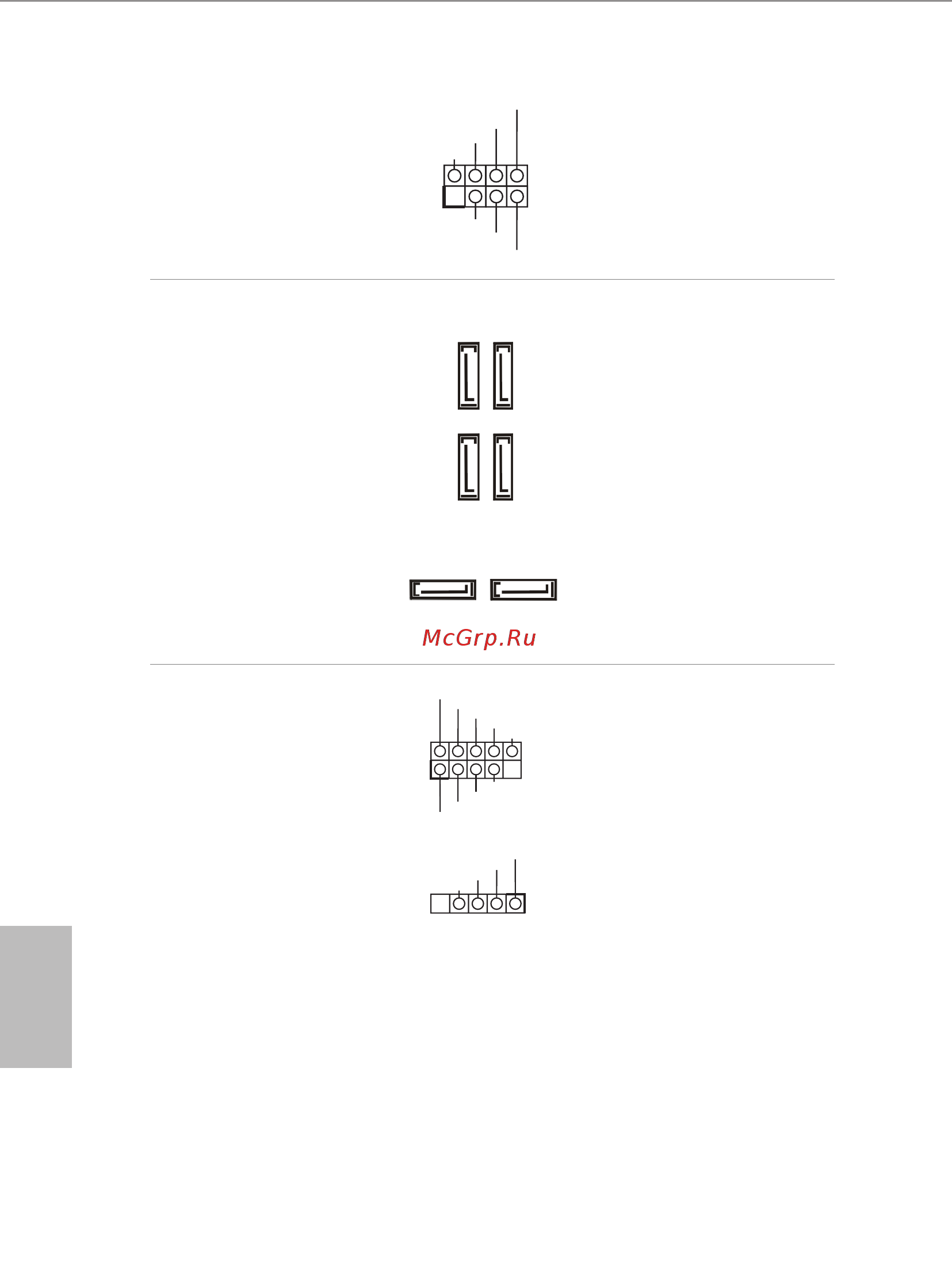

- Conectores y cabezales incorporados p.83
- Conecte el botón de alimentación el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables p.83
- Cabezal del panel del sistema panel1 de 9 contactos consulte la pág 1 nº 21 p.83
- B460 phantom gaming 4 p.83
- Español p.84
- B460 phantom gaming 4 p.85
- Usb3_7_8 de 19 contactos consulte la pág 1 nº 9 p.85
- Siguiendo los pasos que se describen a continuación a conecte mic_in mic a mic2_l b conecte audio_r rin a out2_r y audio_l lin a out2_l c conecte ground conexión a tierra gnd a ground gnd d mic_ret y out_ret se utilizan únicamente con el panel de audio hd no es necesario que los conecte en el panel de audio ac 97 e para activar el micrófono frontal vaya a la ficha micrófono frontal front mic en el panel de control de realtek y ajuste el volumen de grabación recording volume p.85
- Si utiliza un panel de audio ac 97 colóquelo en el cabezal de audio del panel frontal p.85
- Hay dos bases de conexiones en esta placa base cada cabezal usb 3 gen1 admite dos puertos p.85
- Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal p.85
- Español p.85
- El audio de alta definición hda en inglés es compatible con el método de sensor de p.85
- Conectores sin embargo el cable del panel del chasis deberá ser compatible con hda para que pueda funcionar correctamente siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema p.85
- Cabezales usb 3 gen1 usb3_5_6 de 19 contactos consulte la pág 1 nº 25 p.85
- Cabezal de audio del panel frontal hd_audio1 de 9 contactos consulte la pág 1 nº 29 p.85
- Español p.86
- Español p.87
- B460 phantom gaming 4 p.87
- Cabezales de led rgb rgb_led1 de 4 contactos consulte la pág 1 nº 30 p.88
- Cabezales de led direccionables addr_led1 de 3 contactos consulte la pág 1 nº 27 p.88
- Addr_led2 de 3 contactos consulte la pág n º 7 p.88
- Rgb_led2 de 4 contactos consulte la pág 1 nº 6 p.88
- Español p.88
- Direccionable p.88
- Введение p.89
- Русский p.89
- Комплект поставки p.89
- Russian p.89
- B460 phantom gaming 4 p.89
- Чипсет p.90
- Технические характеристики p.90
- Слоты расширения p.90
- Русский p.90
- Платформа p.90
- Память p.90
- Графическая подсистема p.91
- B460 phantom gaming 4 p.91
- Русский p.91
- Звук p.91
- Тыловые порты ввода вывода p.92
- Русский p.92
- Разъемы p.92
- Запоминающие устройства p.92
- Параметры bios p.93
- Сертификация p.93
- Русский p.93
- Операционные системы p.93
- Контроль оборудования p.93
- B460 phantom gaming 4 p.93
- Русский p.94
- Установка перемычек p.95
- Русский p.95
- B460 phantom gaming 4 p.95
- Русский p.96
- Подключите расположенные на корпусе кнопку питания кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов приведенным ниже перед подключением кабелей определите положительный и отрицательный контакты p.96
- Колодки и разъемы расположенные на системной плате p.96
- Колодка системной панели 9 контактная panel1 см стр 1 21 p.96
- Русский p.97
- B460 phantom gaming 4 p.97
- Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели p.98
- Русский p.98
- При использовании аудиопанели ac 97 подключите ее к аудиоколодке передней p.98
- Панели как указано далее a подключите mic_in mic к mic2_l b подключите audio_r rin к out2_r audio_l lin к out2_l c подключите провод заземления gnd к контакту заземления gnd d контакты mic_ret и out_ret используются только для аудиопанели высокого разрешения при использовании аудиопанели ac 97 их подключать не нужно e чтобы активировать передний микрофон перейдите на вкладку frontmic панели управления realtek и отрегулируйте параметр recording volume громкость записи p.98
- Но для е правильной работы необходимо чтобы провод панели корпуса поддерживал передачу сигналов hda инструкции по установке системы см в этом руководстве и руководстве на корпус p.98
- На материнской плате имеется две колодки каждая колодка usb 3 gen1 поддерживает два порта p.98
- Колодки usb 3 gen1 19 контактная usb3_5_6 см стр 1 25 p.98
- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема p.98
- Аудиоколодка передней панели 9 контактов hd_ audio1 см стр 1 29 p.98
- 19 контактная usb3_7_8 см стр 1 9 p.98
- Русский p.99
- B460 phantom gaming 4 p.99
- Русский p.100
- Русский p.101
- Колодки для подключения светодиодной rgb подсветки 4 контактная rgb_ led1 см стр 1 30 p.101
- Колодки адресуемой светодиодной подсветки 3 контакта addr_ led1 см стр 1 27 p.101
- Адресуемой p.101
- B460 phantom gaming 4 p.101
- 4 контактная rgb_ led2 см стр 1 6 p.101
- 3 контакта addr_ led2 см стр 1 7 p.101
- Português p.102
- Portuguese p.102
- Introdução p.102
- Conteúdo da embalagem p.102
- Chipset p.103
- B460 phantom gaming 4 p.103
- Slot de expansão p.103
- Português p.103
- Plataforma p.103
- Memória p.103
- Especificações p.103
- Áudio p.104
- Português p.104
- Gráficos p.104
- Português p.105
- E s do painel posterior p.105
- Conector p.105
- B460 phantom gaming 4 p.105
- Armazena mento p.105
- Monitor de hardware p.106
- Funções da bios p.106
- Certificações p.106
- Português p.106
- Português p.107
- B460 phantom gaming 4 p.107
- Português p.108
- Configuração dos jumpers p.108
- Suportes e conectores onboard p.109
- Suporte do painel de sistema painel1 de 9 pinos ver p n º 21 p.109
- Português p.109
- Ligue o botão de alimentação o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte de acordo com a descrição abaixo observe os pinos positivos e negativos antes de conectar os cabos p.109
- B460 phantom gaming 4 p.109
- Português p.110
- Há dois cabeçotes nesta placa mãe cada suporte usb 3 gen1 pode suportar duas portas p.111
- Este suporte destina se à conexão dos dispositivos de áudio no painel de áudio frontal p.111
- Deverá suportar hda para funcionar corretamente por favor siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema p.111
- B460 phantom gaming 4 p.111
- Acordo com os passos abaixo a ligue mic_in mic a mic2_l b conecte o audio_r rin a out2_r e audio_l lin a out2_l c conecte a ligação terra gnd à terra gnd d mic_ret e out_ret destinam se apenas ao painel de áudio hd você não precisa ligá los ao painel de áudio ac 97 e para ativar o microfone frontal vá à guia microfone frontal no painel de controle realtek e ajuste o volume de gravação p.111
- Usb3_7_8 de 19 pinos ver p n º 9 p.111
- Suporte de áudio do painel frontal hd_audio1 de 9 pinos ver p n º 29 p.111
- Se utilizar um painel de áudio ac 97 instale o no terminal de áudio do painel frontal de p.111
- Português p.111
- Plataformas usb 3 gen1 usb3_5_6 de 19 pinos ver p n º 25 p.111
- O áudio de alta definição suporta sensor de adaptador mas o fio do painel no chassi p.111
- Português p.112
- Português p.113
- B460 phantom gaming 4 p.113
- Rgb_led2 de 4 pinos ver p n º 6 p.114
- Português p.114
- Cabeçotes led endereçáveis addr_led1 3 pinos ver p n º 27 p.114
- Cabeçotes de led rgb rgb_led1 de 4 pinos ver p n º 30 p.114
- Ajustáve p.114
- Addr_led2 3 pinos ver p n º 7 p.114
- B460 phantom gaming 4 p.115
- Zawartość opakowania p.115
- Wprowadzenie p.115
- Polski p.115
- Polish p.115
- Specyfikacje p.116
- Polski p.116
- Platforma p.116
- Pamięć p.116
- Gniazdo rozszerzenia p.116
- Chipset p.116
- Polski p.117
- Grafika p.117
- B460 phantom gaming 4 p.117
- Tylny panel wejścia wyjścia p.118
- Przechow ywanie p.118
- Polski p.118
- Złącze p.118
- System operacyjny p.119
- Polski p.119
- Monitor sprzętu p.119
- Funkcja bios p.119
- Certyfikaty p.119
- B460 phantom gaming 4 p.119
- Polski p.120
- Ustawienia zworek p.121
- Polski p.121
- B460 phantom gaming 4 p.121
- Złącze główkowe na panelu systemu 9 pinowe panel1 sprawdź s nr 21 p.122
- Wbudowane złącza główkowe i inne złącza p.122
- Polski p.122
- Do tego złącza główkowego można podłączać przycisk zasilania przycisk reset i wskaźnik stanu systemu na obudowie zgodnie z przydziałem pinów poniżej przed podłączeniem kabli należy zapisać pozycję pinów plus i minus p.122
- B460 phantom gaming 4 p.123
- Polski p.123
- Złącze główkowe audio panelu przedniego 9 pinowe hd_ audio1 sprawdź s nr 29 p.124
- Złącza główkowe usb 3 gen1 19 pinowe usb3_5_6 sprawdź s nr 25 p.124
- To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio p.124
- Przewód panelu na obudowie musi obsługiwać hda w celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy p.124
- Polski p.124
- Panelu przedniego poprzez wykonanie wymienionych poniżej czynności a podłącz mic_in mic do mic2_l b podłącz audio_r rin do out2_r i audio_l lin do out2_l c podłącz uziemienie gnd do uziemienia gnd d mic_ret i out_ret służą wyłącznie dla panelu audio hd nie należy ich podłączać dla panelu audio ac 97 e aby uaktywnić mikrofon przedni przejdź do zakładki frontmic w panelu realtek control i wyreguluj głośność nagrywania p.124
- Na tej płycie głównej znajdują się dwa złącza główkowe każde złącze główkowe usb 3 gen1 może obsługiwać dwa porty p.124
- Jeśli używany jest panel audio ac 97 należy go zainstalować w złączu główkowym audio p.124
- High definition audio obsługuje wykrywanie gniazda ale aby działać prawidłowo p.124
- 19 pinowe usb3_7_8 sprawdź s nr 9 p.124
- Polski p.125
- B460 phantom gaming 4 p.125
- Polski p.126
- 4 pinowe rgb_led2 sprawdź s nr 6 p.127
- 3 pinowe addr_ led2 sprawdź s nr 7 p.127
- Złącza główkowe led rgb 4 pinowe rgb_led1 sprawdź s nr 30 p.127
- Polski p.127
- B460 phantom gaming 4 p.127
- Adresowalneg p.127
- Adresowalne złącza główkowe led 3 pinowe addr_ led1 sprawdź s nr 27 p.127
- 한 국 어 p.128
- 포장 내용물 p.128
- 개요 p.128
- Korean p.128
- 확장 슬롯 p.129
- 한 국 어 p.129
- 플랫폼 p.129
- 칩세트 p.129
- 메모리 p.129
- 규격 p.129
- B460 phantom gaming 4 p.129
- 한 국 어 p.130
- 오디오 p.130
- 그래픽 p.130
- 후면 패널 i o p.131
- 한 국 어 p.131
- 커넥터 p.131
- 저장 장치 p.131
- B460 phantom gaming 4 p.131
- 한 국 어 p.132
- 하드웨어 모니터 p.132
- 인증 p.132
- Bios 기능 p.132
- 한 국 어 p.133
- B460 phantom gaming 4 p.133
- 한 국 어 p.134
- 점퍼 설정 p.134
- 한 국 어 p.135
- 온보드 헤더 및 커넥터 p.135
- 시스템 패널 헤더 9 핀 panel1 1 페이지 21 번 항목 참조 p.135
- 섀시의 전원 버튼 리셋 버튼 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 p.135
- B460 phantom gaming 4 p.135
- 한 국 어 p.136
- 한 국 어 p.137
- 전면 패널 오디오 헤더 9 핀 hd_audio1 1 페이지 29 번 항목 참조 p.137
- 이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다 p.137
- 이 마더보드에는 헤더 두 개가 있습니다 각 usb 3 gen1 헤더는 포트 두 개를 지원할 수 있습니다 p.137
- Usb 3 gen1 헤더 19 핀 usb3_5_6 1 페이지 25 번 항목 참조 p.137
- B460 phantom gaming 4 p.137
- 19 핀 usb3_7_8 1 페이지 9 번 항목 참조 p.137
- 한 국 어 p.138
- 한 국 어 p.139
- B460 phantom gaming 4 p.139
- 한 국 어 p.140
- 주소 지정 가능한 led 헤더 3 핀 addr_led1 1 페이지 27 번 항목 참조 p.140
- 주소 지정 가능 p.140
- 3 핀 addr_led2 1 페이지 7 번 항목 참조 p.140
- 日本語 p.141
- パッケージの内容 p.141
- はじめに p.141
- Japanese p.141
- B460 phantom gaming 4 p.141
- 日本語 p.142
- 拡張スロット p.142
- 仕様 p.142
- メモリ p.142
- プラット フォーム p.142
- チップセット p.142
- B460 phantom gaming 4 p.143
- 日本語 p.143
- グラフィックス p.143
- オーディオ p.143
- 日本語 p.144
- リアパネル i o p.144
- ストレージ p.144
- コネクタ p.144
- 認証 p.145
- 日本語 p.145
- ハードウェア モニター p.145
- Bios 機能 p.145
- B460 phantom gaming 4 p.145
- 日本語 p.146
- 日本語 p.147
- ジャンパー設定 p.147
- B460 phantom gaming 4 p.147
- 電源ボタンを接続し ボタン をリセットし 下記のピン割り 当てに従って シャーシのシ ステムステータス表示ランプ をこのヘッダーにセットしま す ケーブルを接続するとき には ピンの と に気をつ けてください p.148
- 日本語 p.148
- システムパネルヘッダー 9 ピン panel1 p no 21 参照 p.148
- オンボードのヘッダーとコネクタ p.148
- 日本語 p.149
- B460 phantom gaming 4 p.149
- 日本語 p.150
- フロントパネルオーディ オヘッダー 9 ピン hd_audio1 p no 29 参照 p.150
- このマザーボードには 2 つの ヘッダーが装備されていま す 各 usb 3 gen1 ヘッダー は 2 つのポートをサポートで きます p.150
- このヘッダーは フロントオー ディオパネルにオーディオデ バイスを接続するためのもの です p.150
- Usb 3 gen1 ヘッダー 19 ピン usb3_5_6 p no 25 参照 p.150
- 19 ピン usb3_7_8 p no 9 参照 p.150
- 日本語 p.151
- B460 phantom gaming 4 p.151
- 日本語 p.152
- B460 phantom gaming 4 p.153
- 日本語 p.153
- 简体中文 p.154
- 简介 p.154
- 包装清单 p.154
- Simplified chinese p.154
- 规格 p.155
- 芯片集 p.155
- 简体中文 p.155
- 扩充槽 p.155
- 平台 p.155
- 内存 p.155
- B460 phantom gaming 4 p.155
- 音频 p.156
- 简体中文 p.156
- 图形 p.156
- B460 phantom gaming 4 p.157
- 简体中文 p.157
- 接口 p.157
- 存储 p.157
- 后面板 i o p.157
- 认证 p.158
- 简体中文 p.158
- 硬件监控 p.158
- 操作系统 p.158
- Bios 功能特 点 p.158
- 跳线设置 p.159
- 简体中文 p.159
- B460 phantom gaming 4 p.159
- 系统面板接头 9 针 panel1 见第 1 页 第 21 个 p.160
- 简体中文 p.160
- 板载接脚和接口 p.160
- 按照下面的针脚分配 将机 箱上的电源按钮 重置按钮 和系统状态指示灯连接到此 接脚 在连接线缆前请记下 正负针脚 p.160
- 简体中文 p.161
- B460 phantom gaming 4 p.161
- 见第 1 页 第 25 个 p.162
- 简体中文 p.162
- 此接头用于将音频设备连接 到前音频面板 p.162
- 此主板上有 2 个接脚 每个 usb 3 gen1 接脚可以支持 p.162
- 前面板音频接头 9 针 hd_audio1 见第 1 页 第 29 个 p.162
- 两个端口 p.162
- Usb 3 gen1 接脚 19 针 usb3_5_6 p.162
- 19 针 usb3_7_8 见第 1 页 第 9 个 p.162
- 简体中文 p.163
- B460 phantom gaming 4 p.163
- 简体中文 p.164
- 简体中文 p.165
- B460 phantom gaming 4 p.165
- X o o o o o p.166
- 若您欲了解此产品的有毒有害物质或元素的名称及含量说明 请参照以下表格及 说明 p.166
- 简体中文 p.166
- 电子信息产品污染控制标示 p.166
- 有毒有害物质或元素的名称及含量说明 p.166
- 息产品污染控制标示要求 电子信息产品应进行标示 藉以向消费者揭露产品 中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身 财产造成严重损害的期限 依上述规定 您可于本产品之印刷电路板上看见图一 之标示 图一中之数字为产品之环保使用期限 由此可知此主板之环保使用期限 为 10 年 p.166
- 图一 p.166
- 依据中国发布的 电子信息产品污染控制管理办法 及 sj t 11364 2006 电子信 p.166
- 繁體中文 p.167
- 簡介 p.167
- 包裝內容 p.167
- Traditional chinese p.167
- B460 phantom gaming 4 p.167
- 繁體中文 p.168
- 晶片組 p.168
- 擴充插槽 p.168
- 平台 p.168
- 記憶體 p.168
- 規格 p.168
- 顯示卡 p.169
- 音訊 p.169
- 繁體中文 p.169
- B460 phantom gaming 4 p.169
- 繁體中文 p.170
- 接頭 p.170
- 後面板 i o p.170
- 儲存裝置 p.170
- 認證 p.171
- 繁體中文 p.171
- 硬體顯示器 p.171
- 作業系統 p.171
- Bios 功能 p.171
- B460 phantom gaming 4 p.171
- 跳線設定 p.172
- 繁體中文 p.172
- 請依照以下的針腳排列將機 殼上的電源按鈕 重設按鈕 及系統狀態指示燈連接至此 排針 在連接纜線之前請注 意正負針腳 p.173
- 繁體中文 p.173
- 系統面板排針 9 pin panel1 請參閱第 1 頁 編號 21 p.173
- 板載排針及接頭 p.173
- B460 phantom gaming 4 p.173
- 繁體中文 p.174
- 本排針適用於連接音訊裝置 至前面板音訊 p.175
- 本主機板上含有兩組排針 各 usb 3 gen1 排針皆可支 援兩個連接埠 p.175
- 前面板音訊排針 9 pin hd_audio1 請參閱第 1 頁 編號 29 p.175
- Usb 3 gen1 排針 19 pin usb3_5_6 請參閱第 1 頁 編號 25 p.175
- Hda 才能正確運作 請依本手冊及機殼手冊說明安裝系統 p.175
- B460 phantom gaming 4 p.175
- A 將 mic_in mic 連接至 mic2_l b 將 audio_r rin 連接至 out2_r 且將 audio_l lin 連接至 out2_l c 將接地 gnd 連接至接地 gnd d mic_ret 及 out_ret 僅供 hd 音訊面板使用 您不需要在 ac 97 音訊面板上 連接 e 若要啟動前側麥克風 請前往 realtek 控制面板中的 frontmic 標籤調整 錄音 音量 p.175
- 19 pin usb3_7_8 請參閱第 1 頁 編號 9 p.175
- 高解析度音訊支援智慧型音效介面偵測 jack sensing 但機殼上的面板線必須支援 p.175
- 若您使用 ac 97 音訊面板 請按照以下步驟安裝至前面板音訊排針 p.175
- 繁體中文 p.175
- 繁體中文 p.176
- 繁體中文 p.177
- B460 phantom gaming 4 p.177
- 繁體中文 p.178
- Spesifikasi p.179
- Slot ekspansi p.179
- Platform p.179
- Memori p.179
- Indonesian p.179
- Chipset p.179
- B460 phantom gaming 4 p.179
- Grafis p.180
- B460 phantom gaming 4 p.181
- Penyimpanan p.181
- Konektor p.181
- I o panel belakang p.181
- Sertifikasi p.182
- Monitor perangkat keras p.182
- Fitur bios p.182
- Bahasa indonesia p.183
- B460 phantom gaming 4 p.183
- Contact information p.184
- Asrock incorporation p.184
- Asrock europe b v p.184
- Asrock america inc p.184
- Declaration of conformity p.185
- B460 phantom gaming 4 p.185
- Eu declaration of conformity p.186
- Directive 2014 30 eu from april 20th 2016 p.186
- Lvd directive 2014 35 eu from april 20th 2016 p.186
Похожие устройства
-
ASRock H570M-ITX/acИнструкция пользователя -
ASRock X470 Taichi UltimateРуководство по эксплуатации -
ASRock B550 Taichi Razer EditionРуководство по настройке -
ASRock Z790 Taichi LiteРуководство пользователя
-
ASRock Z890 LiveMixer WiFiИнструкция по работе -
ASRock B850M-X R2.0Инструкция к устройству -
ASRock B850M-X WiFi R2.0Руководство пользователя
-
ASRock B850 Pro-AРуководство по эксплуатации -
ASRock B850 Pro-A WiFiЭксплуатационная инструкция
-
ASRock B850 Steel Legend WiFiИнструкция по работе -
ASRock Z890I Nova WiFiИнструкция пользователя -
ASRock B850M Pro RSРуководство пользователя
Découvrez comment connecter correctement les boutons et LED de votre châssis à la carte mère. Suivez nos instructions pour éviter les dommages et assurer un fonctionnement optimal.
