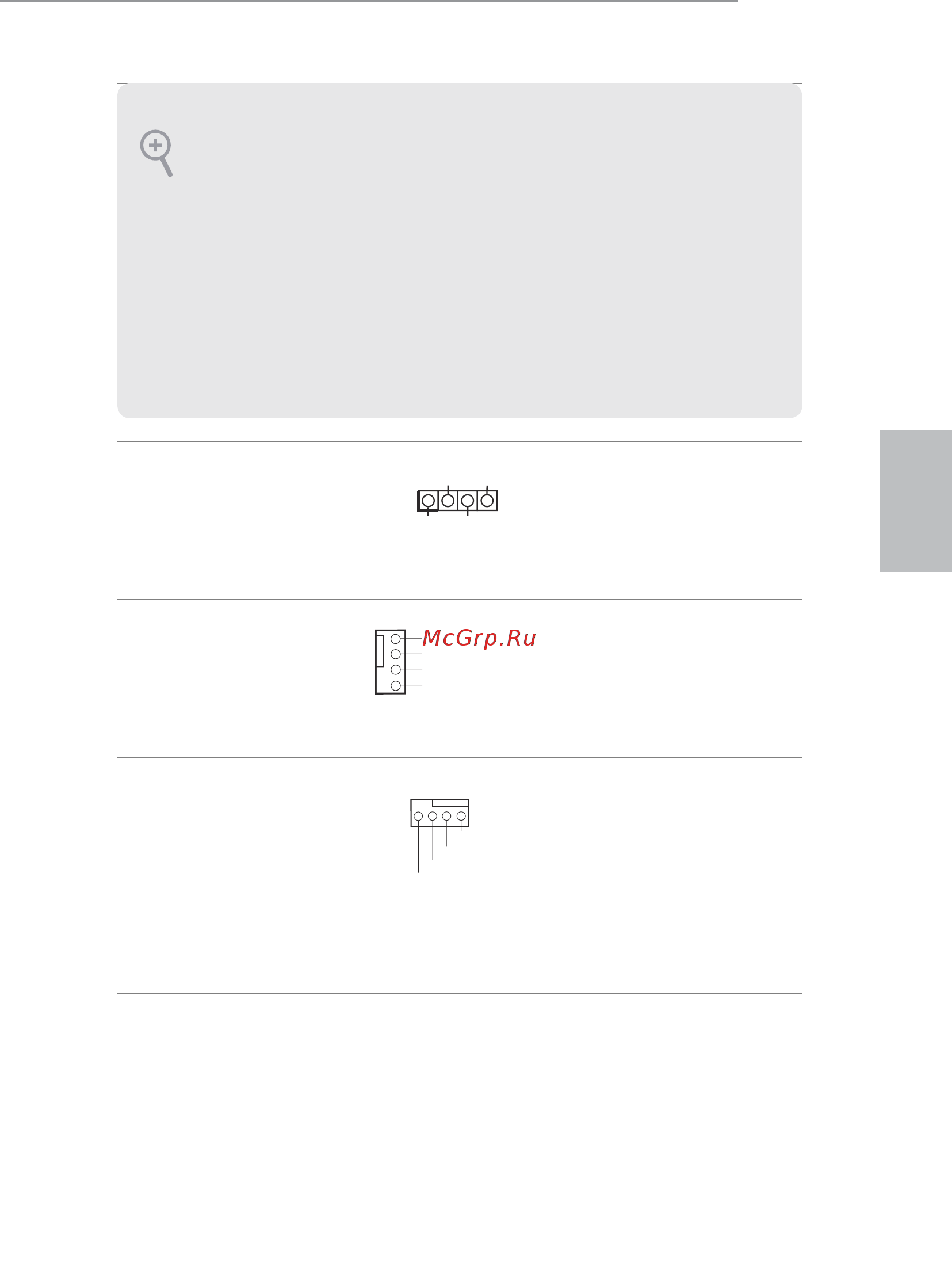

103
H110M-ITX
日本語
シャーシスピーカーヘッダー
（4 ピン SPEAKER1）
（p.1、No. 10 参照）
シャーシスピーカーは
このヘッダーに接続し
てください。
シャーシファンコネクター
（4 ピン CHA_FAN1）
（p.1、No. 4 参照）
ファンケーブルはファ
ンコネクターに接続
し、黒線とアースピン
を合わせてください。
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、No. 2 参照）
このマザーボードは 4
ピン CPU ファン（静音
ファン）コネクターを
提供します。3 ピンの
CPU ファンを接続す
る場合には、ピン 1-3
に接続してください。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKER
CPU_F
FAN_VOLTAG E
GND
AN_SPEED
FAN_SPEED_C ONTR OL
4 3 2 1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
