H110M-ITX

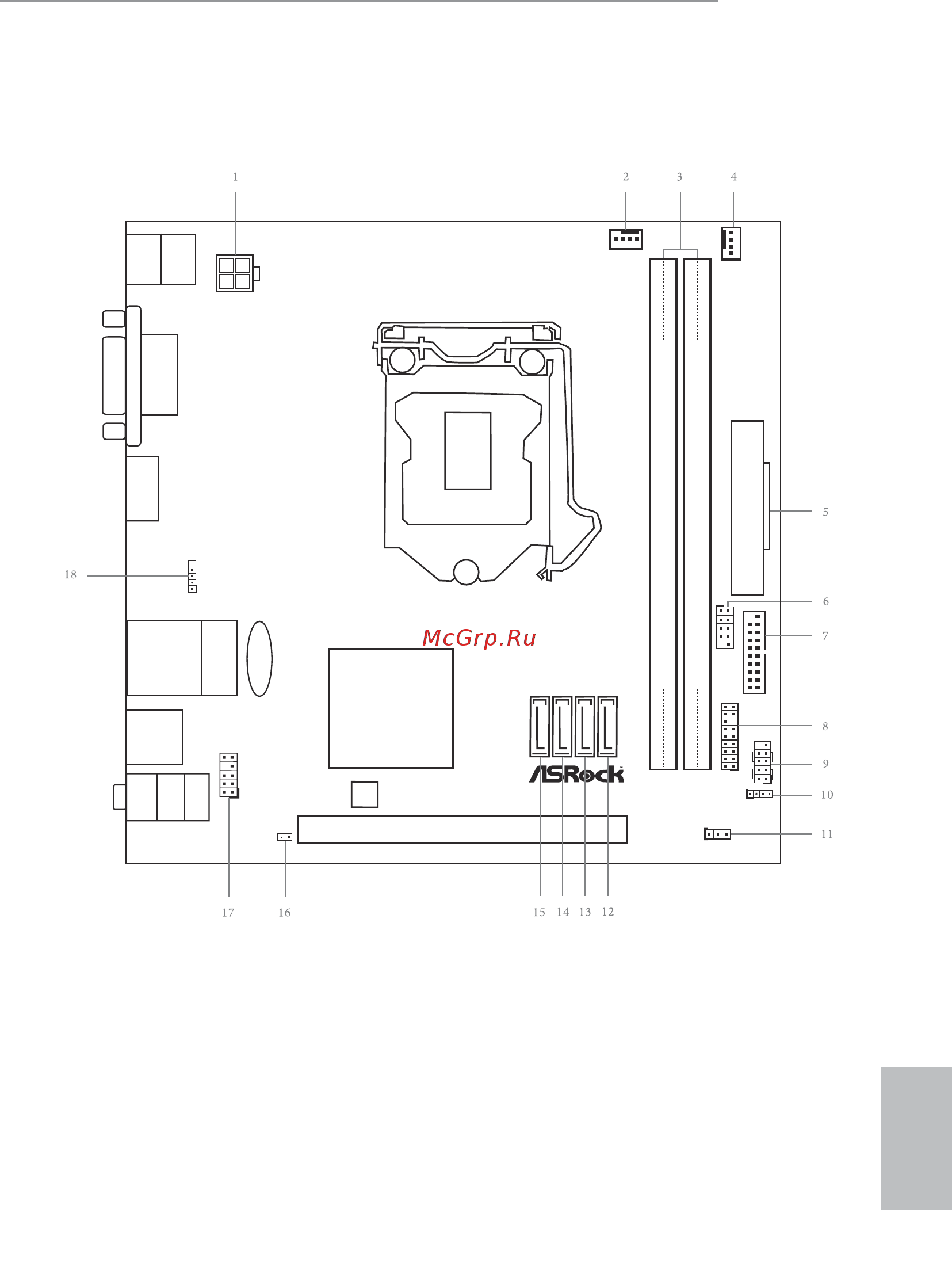

Motherboard Layout
RoHS
HDMI1
DVI1
CLR MOS1
1
1
TPM S1
H110M-ITX
Intel
H110
DDR4_B1 (64 bit, 288-pin module)
DDR4_A1 (64 bit, 288-pin module)
PCIE1
USB 2.0
T: USB1
B: USB2
PS2
Keyboard
/Mouse
Top:
LINE IN
Cent er:
FRON T
Bott om:
MIC IN
Top:
RJ-45
USB 3.0
T: USB3
B: USB4
USB 2.0
T: USB5
B: USB6
CHA_FAN1
ATXPWR1
USB 3_7_8
HDL ED RES ET
PLE D P WRBTN
PANE L1
1
SATA3 _3
SATA3 _2
SATA3 _1
SATA3 _0
BIOS
ROM
1
CI1
1
SPEA KER1
1
HD_AUDIO1
CPU_FAN1
USB _9_10
1
CMOS
Batt er y
1
USB11
PCI Express 3.0
Front USB 3.0
ATX1 2V 1
