112
�体中文�简体中文

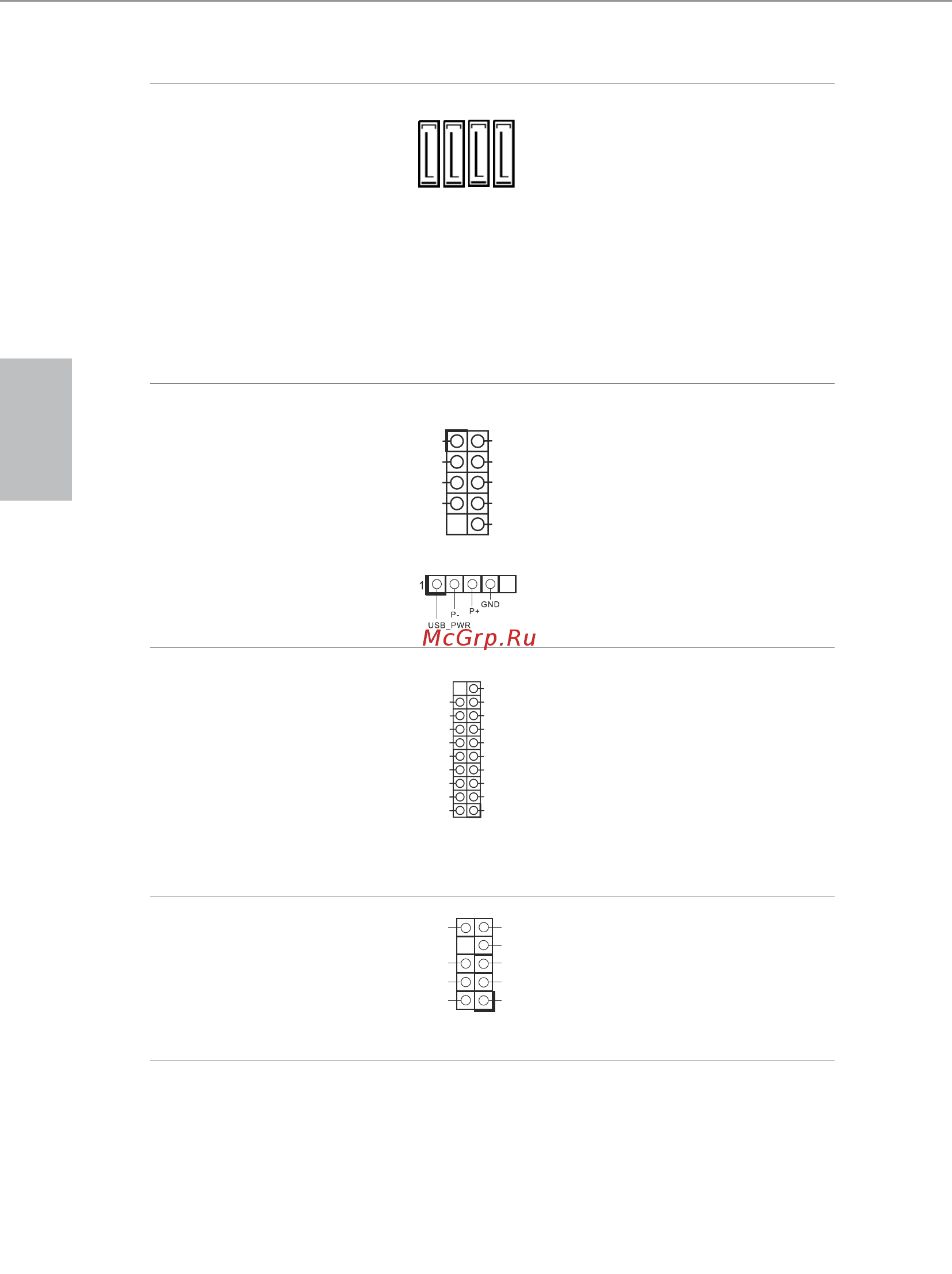

串行 ATA3 接口
(SATA3_0:
见第 1 页， 第 12 个）
(SATA3_1:
见第 1 页， 第 13 个）
(SATA3_2:
见第 1 页， 第 14 个）
(SATA3_3:
见第 1 页， 第 15 个）
这 4 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB_9_10)
（见第 1 页，第 6 个）
(4 针 USB11)
（见第 1 页，第 18 个）
此主板上有一个接脚和
一个端口。每个 USB 2.0
接脚可以支持两个端口。
USB 3.0 接脚
(19 针 USB3_7_8)
（见第 1 页，第 7 个）
除 I/O 面板上的两个 USB
3.0 端口外，此主板上还
有一个接脚。每个 USB
3.0 接脚可以支持两个端
口。
* USB3_7_8 接口与
USB_9_10 接口共用。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 17 个）
此接脚用于将音频设备
连接到前音频面板。
J_SENSE
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB _D+
Dummy
IntA_PB _D-
GND
IntA_PB _SS TX+
GND
IntA_PB _SS TX-
IntA_PB _SS RX+
IntA_PB _SS RX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3
SATA3_2
SATA3_1
SATA3_0
